螺旋圆瓶等距分配杆及其造型方法

scliukejun

一等速推瓶螺杆，螺杆由一柱体切除一螺旋槽作成，瓶为一小圆柱，轴线与螺杆垂直，与螺杆圆柱面相切,瓶子直径80,螺杆直径140,螺距120.
0 D9 m, X" E6 l: I- D/ p+ K以下是制作过程:
. Q  F! h* d5 z0 Lhttp://www.3dportal.cn/discuz/images/attachicons/rar.gif Untitled.rar (702.91 KB) http://www.3dportal.cn/discuz/images/attachicons/rar.gif Untitled.rar (702.91 KB)


5 `1 Z8 O, f6 Q, `# L/ l最终图形:http://www.3dportal.cn/discuz/attachments/month_0704/20070426_58e73db64729c52d36c0O34mGkE4V0B9.jpg http://www.3dportal.cn/discuz/images/swl/attachimg.gif
( T. |2 i) e6 {( ?6 w# nhttp://www.3dportal.cn/discuz/images/attachicons/image.gif 未命名.JPG (122.82 KB)

4 l7 c7 r7 J* ^( }8 A+ |; B8 yhttp://www.3dportal.cn/discuz/attachments/month_0704/20070426_ed129661a43e55fcbec4KQ7dnyCUHkXH.gif http://www.3dportal.cn/discuz/images/swl/attachimg.gif
; j+ Y4 P1 _, E- ^1 b8 Z6 Fhttp://www.3dportal.cn/discuz/images/attachicons/image.gif Untitled.gif (702.83 KB)
" @) F3 x6 w- Z: U8 ~  t9 G
9 o+ s0 A5 ~  Y) r" j6 f, r其中曲线生成详见下面
http://www.3dportal.cn/discuz/viewthread.php?tid=250487
) F) }1 p. j! [' c# u+ @! M公式及模型附后
+ W+ v9 O+ q0 z

: r4 n+ H# |1 O8 dhttp://www.3dportal.cn/discuz/images/swl/credits_attachlist.gif
附件
: m% S. p. ~( H6 H: }5 qhttp://www.3dportal.cn/discuz/images/attachicons/rar.gif 螺旋圆瓶等距分配杆.part1.rar (1.87 MB)
# r1 e* W$ R$ }* Q" w; X' a2 T
http://www.3dportal.cn/discuz/images/attachicons/rar.gif 螺旋圆瓶等距分配杆.part2.rar (1.25 MB)

gneful

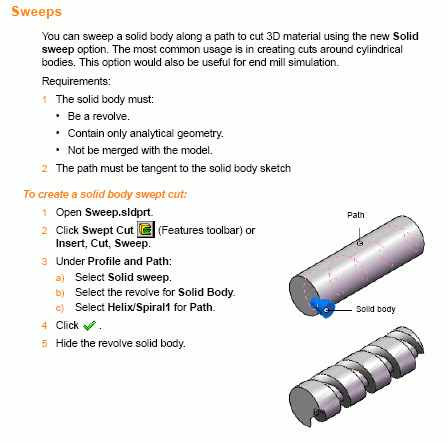

在SW2008中已经可以使用一个实体扫描切除另一实体，用来解决此类问题应该比较适合

hahap

SW2008正式版什么时候才能出来让大家下载呢?

kingzc38

刚下了，正在学习中，谢谢楼主的分享．
