|
|
发表于 2007-7-3 11:54:15
|
显示全部楼层
来自： 中国山东济宁

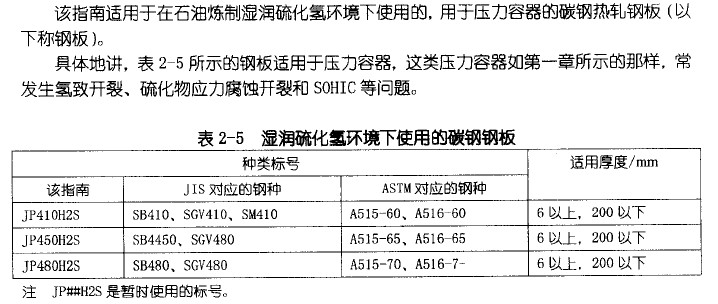

不知道对不对，我猜想楼主是想找到一种防止硫化氢腐蚀的钢材吧（而且是不绣钢）( m1 v5 B5 @) D. g8 J* @' x- |$ a+ N" c
8 c* ^" |. A& J% h
我想楼主的想法是很好的 ，但是要想找到一种完全防止硫化氢腐蚀的钢材我觉得不是很现实，所以我建议楼主根据你钢材的使用环境，从工艺上采取措施来减少硫化氢的含量，这就可以间接的防止或减缓硫化氢的腐蚀了， ) D+ m1 x3 S- K2 ~: e. U' x U
工艺防腐措施7 z! d$ t% n" g# M
⑴催化裂化装置，为减轻分馏系统低温部位H2S腐蚀，进行注氨、注水、注缓蚀剂，减缓了设备腐蚀。0 P) D2 L) t6 j: w) ^' R( b
⑵增加碱洗脱硫设施，使装置溶剂中H2S含量由10%以上降到20ppm以下，减缓了H2S对设备的腐蚀。+ s. t- V0 X, \0 X5 F* H
防腐新材料主要是抗低温HCl-H2S-H2O腐蚀性能较好的12CrAlMoV和08Cr2AlMo,双相不锈钢、钛材与蒙乃尔合金。
6 L* s, F6 ~/ ]: V; s, d材料防腐是减缓腐蚀的有效途径之一，对于高温硫化物腐蚀(≥2400C)部位，采用含5％Cr以上的合金钢材料，能有效地减缓腐蚀， |
评分
-
查看全部评分
|
发表于 2008-7-25 08:53:24
