SolidWorks 2008新功能介绍
6 _* R% p: @8 \. ?- c2 c
& g9 x- [5 u7 T% Z4 V+ \1 a g1 LSolidWorks2008的基本理念是帮助工程师设计伟大的产品，使设计师更关注产品的创新而非CAD软件。现在SW2008基本定型，即将开始Beta测试，现在简单说明一些SW2008中的一些新的功能和变化情况。 + L* h+ I1 D. M! s5 E. q
1、用户界面

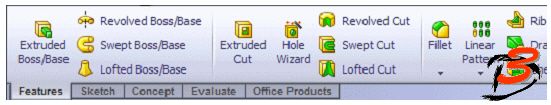

@: s O, _/ B x7 t' ]$ H" M1.1 重新组织了工具兰和工具按钮、命令管理器，其目的就是最大限度地增大图形区域的可视面积。图1显示了sw2008中的命令管理器的样式。
9 d- p6 D* w0 b/ E7 J0 t# A) v; v' [# D [( v# o- N1 A

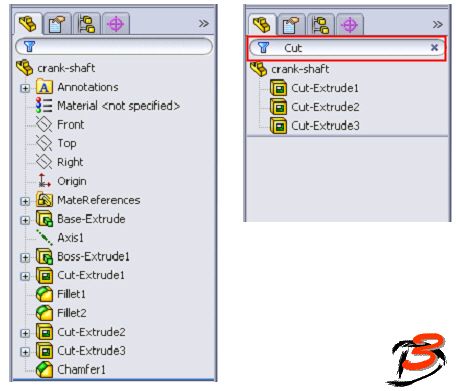

1.2 设计树的显示：用户可以过滤显示特征树中的特征，例如，利用文字过滤设计树，使树中只包含具有特定文字的特征。图2说明了此点变化。在装配体中，也可以同样进行过滤。& L/ L" d, ?& U( X8 ]& b& f+ X
/ } e% o m) m5 U$ p

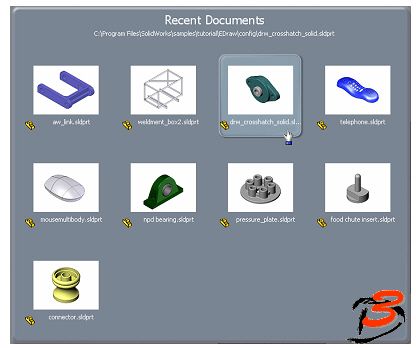

1.3 快速打开最近的文件，通过一个图形界面，使用户可以最快的速度打开最近使用过的文件，如图3所示。, L' ~; P& z/ V6 j
. n: \4 ?4 ^2 A: \3 r6 L: Y* Y, b( Y/ z s2、针对工业设计方面
! S$ M a) @, F: T X% H. |SW2008在工业设计方面的性能进一步增强，这些功能包括 REALVIEW显示性能、3d草图、渲染、动画、草图工具、对犀牛4.0文件的支持、SCANTO3D的增强，在特征方面的边界曲面、扫描等方面。
5 f" @3 Z) L) Z! U6 i% B& U! ?7 R$ h5 _- E5 \
3、特征和零件方面的几个增强
4 U* x- e8 t4 L; V+ G1 M
' g: V4 @" T4 ]0 g3.1 悬空/丢失几何关系的影子：影子可以显示最早的参考形状、位置、大小，以便于用户修改
: @* v. }% }4 Q8 T/ ]. H, Z
$ g9 I8 L2 o/ A8 ~9 M# e% b3.2 ConerXpert：有效管理FilletXpert形成圆角的顶点处理情况
y0 a2 H! G2 S
' q9 a5 L- W8 S5 o3 \% t; g6 p3 l3.3 Instant3D：快速修改实体和特征。只需拖动尺寸或几何体就可以改变模型大小，利用屏幕上的尺子就可以预览特征变化的大小。
' L; o# z5 _! w% `$ t9 l* E1 W& a% v* b+ g8 }
3.4 使用实体进行扫描：可以直接在另一个实体上建立扫描切除，如图4。
2 \; G3 m/ R! Q
, B q+ f/ X/ W, Y4 y- S3.5 在一个零件中插入另一个零件可以自动带入零件的草图、自定义属性等项目，在零件的定位上也有很大改善。0 s! n9 N9 }- i# W' ~0 T" N
+ W- a3 H. l1 X, o1 I" K/ @

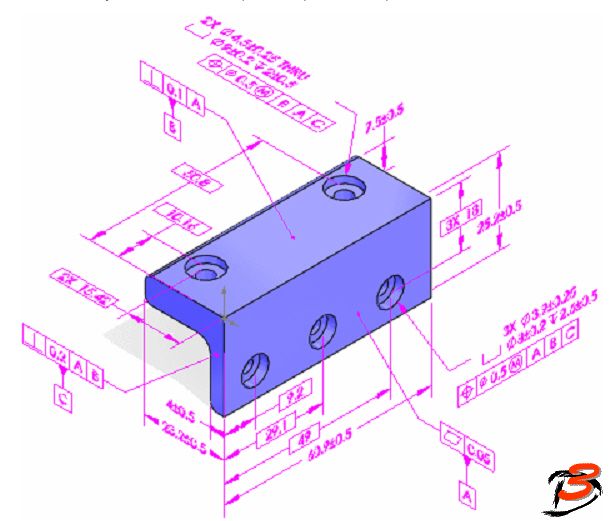

3.6 零件中的DimXpert
' F& X d* Z1 X; q2 v+ o: i. @! y3 [! d, i* w" j% s i
4、装配体- P) q/ o# H3 a2 [8 F
2 i9 m+ Z* ]" X# s% J
4.1 装配体的公差分析功能：
7 ]' {2 \- D8 @$ ?# _# s1 Z1 `8 _- y% R# d A6 m1 N
4.2 新增加的配合类型：线性耦合、路径配合、螺纹配合、轴节配合。) V% C8 ~( _% O' X$ D$ `
. x, x. c' w$ V; w. G$ _9 J
4.3 基于布局草图的装配体设计：虚拟零件的应用( E$ a' d+ r% F6 |3 Y
( M! H# S% }) H/ c* c' F1 c8 V; h
4.4 带配合关系的复制零部件，在装配体中复制一个零件可以同时复制她的配合关系。
9 y' V; _3 c4 d/ g& D6 I- U4 O9 s% H3 ]4 w) s! U
5、工程图
- S# D( v$ y0 T6 N, R5 G3 M9 |) [7 L' C/ D1 @8 B5 r. q
相信这是很多中国用户关注的功能，相信下面介绍的几个功能应该是用户比较感兴趣的： A' Z: V# L1 _" K
3 y s3 t6 B) N/ I
5.1 可以复制图纸啦,过去只能先新建图纸,然后复制视图,很好!
: z3 a- i; x1 ]: d' O: A: D. \. C8 j8 n6 d$ l, p
5.2 可以在bom中直接修改零件的自定义属性了,相当好的功能!!, v: x$ k1 A% K0 L3 r% o" q
/ h; j2 i8 L3 ?9 Y( W5.3 筋特征在剖面视图中,可以不剖了,相信有太多人有太多的期待!!!
5 C$ m+ u7 P: H9 p# D4 ?; j
# Q' ]8 i7 X9 D" P7 z5.4 表格中的文字可以自动变小了,解决了那些bom表中的文字比较多的情况,! s( w3 a, L0 v# e1 R
4 y3 o3 D) \, j, B* _. A R& V6、其他
% x6 ~: O. h5 b, u0 m8 s' L
+ [: k5 C1 r; Y9 E4 |在钣金、焊接、模具、管道等方面，也有一些改善，相信这是SW是听取了用户的建议，针对客户的需求改进的。 |
|
[复制链接]
发表于 2007-7-12 15:12:41
发表于 2007-7-12 15:14:49
喜欢三维的标注 和实体扫描切除,不错 希望快点出来
