刚做的外螺纹,请多多指教!

古竹 · 发表于 2007-7-12 16:05:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

刚做的外螺纹,请多多指教!

ywsh · 发表于 2007-7-13 22:15:50

收下来看看

ddis250 · 发表于 2007-7-14 00:46:45

好久没来了
大家都要加油哦

于曰 · 发表于 2007-7-14 07:23:38

呵呵下来看看,学习学习

yamahamu · 发表于 2007-7-14 14:53:22

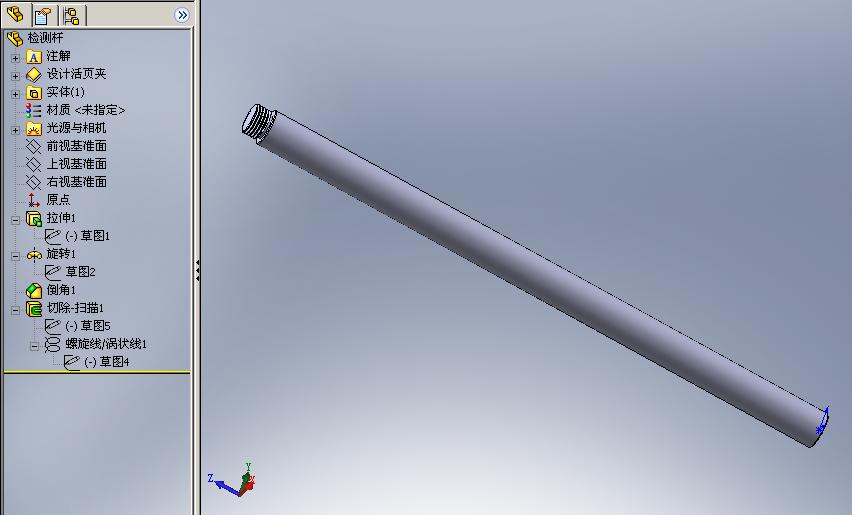

我来替楼主把图贴出来。楼主画这个图的时候步骤我认为比较冗余，只需旋转一次就可以把这根杆画出来，包括倒角，再切除-扫描就把螺纹给弄出来了。

刚又仔细看了一下，楼主的螺旋线画长了点，把不该切除的地方切掉了一点点。

[ 本帖最后由 yamahamu 于 2007-7-14 14:55 编辑 ]

yamahamu · 发表于 2007-7-14 14:58:13

图中绿线就是楼主切除多了部分。

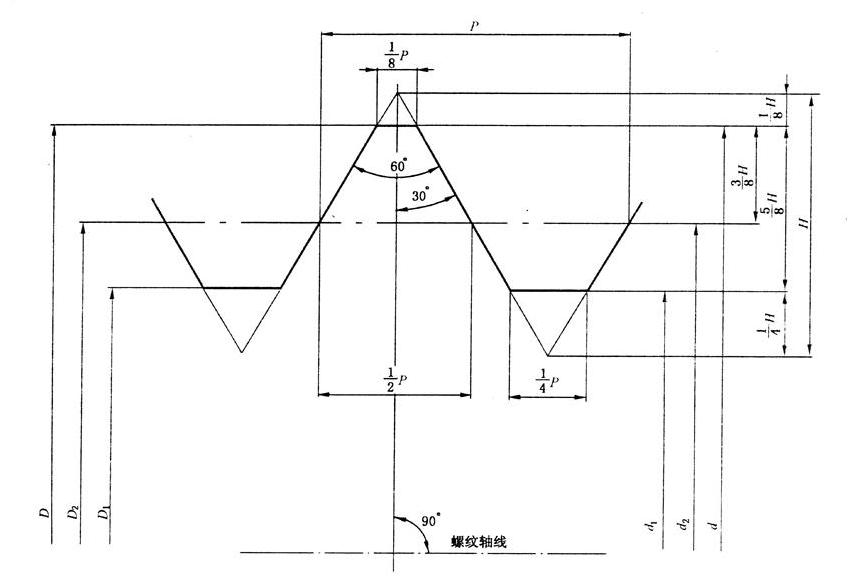

而且楼主的螺牙好像也不正确把，有机械设计里螺纹基本牙型图作证。

[ 本帖最后由 yamahamu 于 2007-7-14 15:04 编辑 ]

小旋风gg · 发表于 2007-7-14 16:06:17

恩!楼上说的有道理!楼主可以参考机械设计手册.

mupianji3 · 发表于 2007-7-14 16:13:16

不错,
要是搞个录象教程那不更好

xcy008 · 发表于 2007-7-15 11:45:24

收到，学习学习
还不会做呢

yamahamu · 发表于 2007-7-16 16:46:25

画螺牙草图的时候，好像是必须是螺牙草图再螺旋线的起始端，不然扫描切除就会失败。

chenjun520601 · 发表于 2007-9-14 13:57:35

原帖由 yamahamu 于 2007-7-16 16:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( |; f' @2 U+ c6 z画螺牙草图的时候，好像是必须是螺牙草图再螺旋线的起始端，不然扫描切除就会失败。

并不是说一定要在起始端，扫描是要求路径和轮廓相交才行`~~

longying0550 · 发表于 2007-9-14 16:21:11

只能示意，在出工程图的时候不能使用！

才开始用SW的时候那样做过，后来觉得没有意义！就直接画光杆了！

:lol:

wxzlzj · 发表于 2007-9-14 17:16:59

螺旋装饰线不就行了,很麻烦的郁闷

w_hs1 · 发表于 2007-9-14 23:26:24

同意 yamahamu 朋友在5、6、10楼的意见，补充一点螺纹的牙底应该是圆弧的。
11楼的 chenjun521208 朋友要注意了，扫描路径的起点必须在轮廓草图平面上，仅是相交是不够的。引导线只要与草图平面相交就可以了。
画螺纹的实际牙形和用装饰螺纹线两种方法各有各的用处，两种方法都应该会做才好。
