怎么实现将多线快速缩短一定长度？

xgoodboy · 发表于 2007-7-25 21:45:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

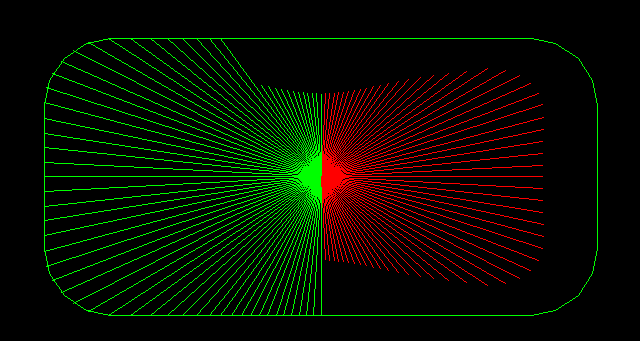

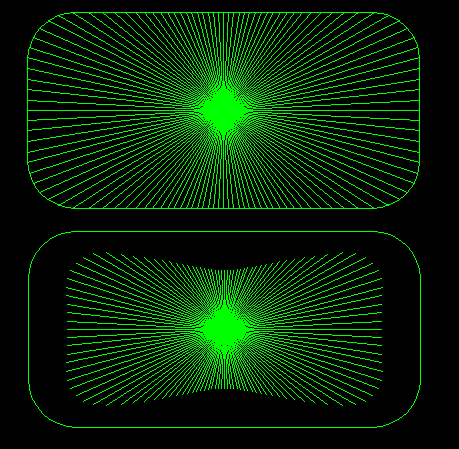

它的规律是（附件上图）以长方形边界为起始,每一线向内减5MM,所得到（附件）下图,
这是一例子,因为我会遇到1000条线甚至更多线的情况，逐线操作时间会很漫长，而且容易出错，请问有没有什么好方法一下子能完成我以上动作，比方通过定义恒量，或者表达式、编程之类的．．．？

[ 本帖最后由 xgoodboy 于 2007-7-26 15:17 编辑 ]

wsj249201 · 发表于 2007-7-25 22:39:46

楼主给的图好像和说明不太一样，先照你的文字说明进行解释：
1、将外边倒角的长方形转化为多段线（看看多段线的使用方法）
2、使用偏移命令将转化为多段线的倒角长方形向内偏移5mm。
3、使用“剪切”命令进行剪切，要特别注意（这是关键）：在选择被剪切对象时一定要“Fence（栏选）”的方法，在该模式下，你可指定一系列的点来定义一条任意的折线作为选择栏，并以虚线的形式显示在屏幕上，所有其相交的对象均被选中。

[ 本帖最后由 wsj249201 于 2007-7-26 09:28 编辑 ]

★新手★ · 发表于 2007-7-25 23:44:13

原帖由 xgoodboy 于 2007-7-25 21:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 e7 n, ` D$ ]
它的规律是（附件上图）以长方形边界为起始,每一线向内减5MM,所得到（附件）下图,) ?/ ~3 `: \4 K; |9 x' g- x
这是一例子,因为我会遇到1000条线甚至更多线的情况，逐线操作时间会很漫长，而且容易出错，请问有没有什么好方法一下子能完成 ...

仅供参考：

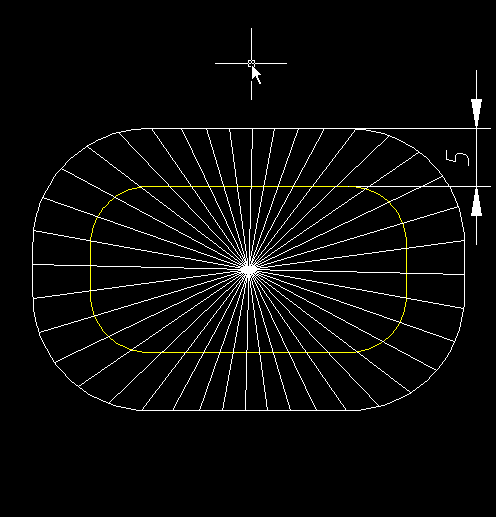

用ET工具的命令：extrim

[ 本帖最后由 ★新手★ 于 2007-7-25 23:48 编辑 ]

xgoodboy · 发表于 2007-7-25 23:45:08

感谢楼上两位的帮助，但还不是我要的结果，这样做出来的不是将每一条线向内缩短5mm

[ 本帖最后由 xgoodboy 于 2007-7-26 00:07 编辑 ]

xgoodboy · 发表于 2007-7-26 00:20:12

感觉应该要用编程的来实现，
1、判断有多少根线，记录。。。
2、计算其中一根线的角度、长度多少
减5mm后的长度是多少，角度不变！根数－1
3、计算其旁边一根线的角度、长度多少，减5mm后的长度是多少，角度不变！根数又－1
4、再计算又旁边的一根线。。。。直到最后一根。

moonguy · 发表于 2007-7-26 14:37:00

这个不用编程吧? Len命令足够用的了。

wsj249201 · 发表于 2007-7-26 14:39:14

楼主：开始没有理解你的题意，AutoCAD中的拉长命令（lengthen)完全可以解决你的问题。

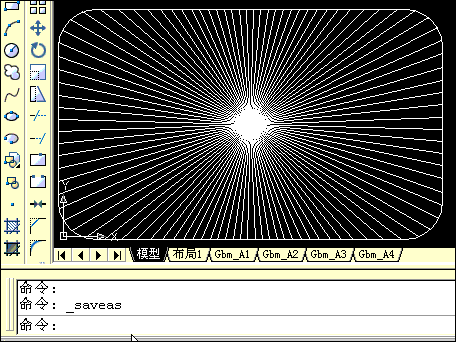

请看我作的

具体的做题的步骤：

命令: lengthen（在命令行输入后回车）
选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: de（输入de回车）
输入长度增量或 [角度(A)] <-5.0000>: -5（输入-5回车）
选择要修改的对象或 [放弃(U)]:（逐条选择要编辑的对象）
选择要修改的对象或 [放弃(U)]:（选择下一条）
选择要修改的对象或 [放弃(U)]:（选择下一条，直至选完，就会得到你要的效果）

[ 本帖最后由 wsj249201 于 2007-7-26 14:44 编辑 ]

xgoodboy · 发表于 2007-7-26 15:09:25

good
6楼太棒了～
太好了，我没有发现lengthen命令他也有F参数
搞得我还是一根根弄～

sinkayu · 发表于 2007-7-26 15:26:08

中间的光芒效果是怎么出来的啊？
是用了添加背景填充吗？
我怎么画不出来

wsj249201 · 发表于 2007-7-26 16:07:04

原帖由 xgoodboy 于 2007-7-26 15:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 l- r& j* E6 g
good
) C; U) q/ E! w3 o8 O, G% T9 u) g: s6楼太棒了～6 ?; P& E( @% z# H
太好了，我没有发现lengthen命令他也有F参数
% e* `: \# m- [8 u4 V s4 \- S搞得我还是一根根弄～

不是F参数，是构造选择集的方法“栏选”

shaoshuai968 · 发表于 2007-7-26 18:44:58

真的收益非浅啊~!
厉害

路人 · 发表于 2007-8-24 13:12:06

哦,原来是这样了,谢谢各位高手了,让我又多长了不少见识

maoyangmy · 发表于 2007-8-24 14:10:36

其他命令是否也可以使用Fence选项?此外还有哪些构造选择选项?
和高手们在一起就是不一样

路人 · 发表于 2007-8-24 14:28:47

原帖由 moonguy 于 2007-7-26 14:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# g, K$ o- j x- M$ q, K: X+ \
' ?+ ^7 Q: u1 {- M! p7 E这个不用编程吧? Len命令足够用的了。
( W" g0 d. }, N. w) X$ Z2 O
% U8 ?6 q/ f+ }2 b* |1 D4 P# o+ X T508729

6楼的高手,请问你的CAD是多少版本的呢?我采用你的方法怎么形不通啊?我是06版本的

kaixin · 发表于 2007-8-24 14:35:12

受教了!!多谢解答!!!!1

lsx9131 · 发表于 2007-8-25 21:24:40

真是长知识，开拓思维。

xujing8306 · 发表于 2007-8-25 21:54:13

谢谢指导学习了!

wsj249201 · 发表于 2007-8-25 22:14:41

原帖由路人于 2007-8-24 14:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif- h5 W# |1 {+ V$ b& p, s+ p, t

, u. U" n9 J2 R& M( x6楼的高手,请问你的CAD是多少版本的呢?我采用你的方法怎么形不通啊?我是06版本的

栏选功能从CAD R14版本就开始有了，你的操作行不通可能是你操作的方法不对。

xingxin913 · 发表于 2007-8-26 10:41:45

哦
长见识了啊
做出来了
