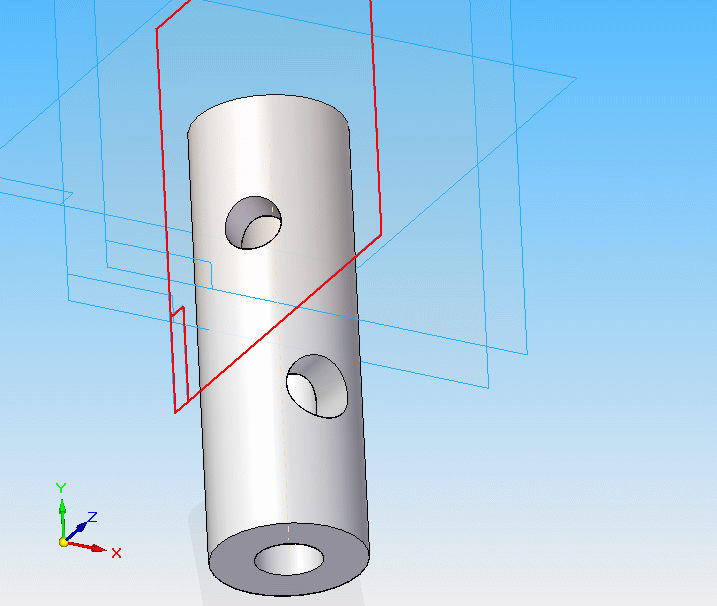

这两个孔之间如何进行法向除料（用法向槽连接起来）悬赏20三维币－－by江边

sxbd1974 · 发表于 2007-7-26 09:51:31

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

需要操作过程

wtongong · 发表于 2007-7-26 13:43:12

sxbd1974 · 发表于 2007-7-26 16:27:25

强烈希望把SE图传上来，除非你只是显示你水平高，并不想帮助别人，只给个结果对想学习的人有多大的意义呢

[ 本帖最后由 wjh7550 于 2007-7-26 16:34 编辑 ]

sxbd1974 · 发表于 2007-7-27 10:40:08

希望知道解决办法的高人给个操作说明，我工作中用到，急用，谢谢了，如果可能请版主置顶寻求解答

Willie007 · 发表于 2007-7-27 11:41:36

可以尝试一下使用缠绕草图

sxbd1974 · 发表于 2007-7-27 12:40:34

原帖由 Willie007 于 2007-7-27 11:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 e6 p' C9 F8 b# m+ J* m
可以尝试一下使用缠绕草图

那缠绕草图的尺寸不好确定呀

Willie007 · 发表于 2007-7-27 13:38:41

看你的原图两个孔用的是拉伸除料，想在他们中间使用法向除料连接，我觉得不可能光滑过渡。附件是我的一个尝试，使用投影线，请你查看，希望能有帮助。

[ 本帖最后由 Willie007 于 2007-7-27 14:04 编辑 ]

sxbd1974 · 发表于 2007-7-27 13:58:30

原帖由 Willie007 于 2007-7-27 13:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif, H9 G% b1 b. i8 X# _8 }
看你的原图两个孔用的是拉伸除料，想在他们中间使用法向除料连接，我觉得不可能光滑过渡。附件是我的一个尝试，使用投影线，请你查看，希望能有帮助。

主要是你这个轮廓图是随意确定的，题目是两个孔是确定的，这样你如何保证作出的投影曲线就是与两孔刚好连接呢

Willie007 · 发表于 2007-7-27 14:09:47

我那两个孔不是随便定的，我有意没有和你原有的重合。我做了两个参考面和草图就是用来确定孔位置的。你用旋转45度的方法，我用的是成角参考面，用参考面控制孔的位置。

sxbd1974 · 发表于 2007-7-27 14:21:32

原帖由 Willie007 于 2007-7-27 14:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif9 W8 {2 d4 n& a; X. h* J8 X
我那两个孔不是随便定的，我有意没有和你原有的重合。我做了两个参考面和草图就是用来确定孔位置的。你用旋转45度的方法，我用的是成角参考面，用参考面控制孔的位置。

用投影的办法就涉及到计算圆周长度（我两个孔夹角为45°，也就是1/8圆周长），可以用1/8*圆周率*D计算吗？主要是圆周率如何取值？如果我下一步要将做成的法向除料特征圆周4阵列就出现重回或不封闭现象。

Willie007 · 发表于 2007-7-27 15:40:40

如果你用圆周率很容易出现你说的重合或者不封闭的问题，你做圆周阵列不用角度吗？把你的出问题的文件（最终结果）附上或者发给我看看qiquanli@163.com

sxbd1974 · 发表于 2007-7-27 16:21:59

原帖由 Willie007 于 2007-7-27 15:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
# J& ~& R; q( Y7 ]( K如果你用圆周率很容易出现你说的重合或者不封闭的问题，你做圆周阵列不用角度吗？把你的出问题的文件（最终结果）附上或者发给我看看qiquanli@163.com

问题和http://www.3dportal.cn/discuz/viewthread.php?tid=320676&extra=page%3D1完全相同，上面有我的图纸

john_r · 发表于 2007-7-29 23:16:41

考虑用螺旋除料，定义轴长和圈数试试，轴长就是两圆垂直距离，圈数0.125

john_r · 发表于 2007-7-29 23:50:15

如果不行，用钣金画个圆筒（不封闭），按你的样子开孔，然后展平吧，法向除料怎么都可以了

，然后重折弯。再到实体里把刚才的钣金用零件副本导入，封闭圆筒

sxbd1974 · 发表于 2007-7-30 08:48:09

原帖由 john_r 于 2007-7-29 23:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif& g% N' a! y, o1 U' O& I* h1 W
如果不行，用钣金画个圆筒（不封闭），按你的样子开孔，然后展平吧，法向除料怎么都可以了，然后重折弯。再到实体里把刚才的钣金用零件副本导入，封闭圆筒

封闭圆筒如何操作呢

Willie007 · 发表于 2007-7-30 09:47:49

原帖由 wjh7550 于 2007-7-27 16:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 V( H9 h, w4 q% y; ^) @3 u
问题和http://www.3dportal.cn/discuz/viewthread.php?tid=320676&extra=page%3D1完全相同，上面有我的图纸

我的回复：

http://www.3dportal.cn/discuz/viewthread.php?tid=320676&page=1&extra=page%3D1

Willie007 · 发表于 2007-7-30 09:53:24

学习solidedge的经验：建议大家在solid edge的基本功能上多下功夫，挤时间先全面系统的学习一下，基本功扎实了，遇到问题才能想起相应的办法来解决。欲速则不达

sxbd1974 · 发表于 2007-8-1 22:00:11

非常感谢大家的热情和帮助，虽然还没理想的结果，仍然感谢大家

comelon · 发表于 2007-8-1 22:52:41

Willie007版大用参考面确定角度再投影,恩真是好方法,省去计算,高招,学起来!good
