UG工程图总装中能设置一个部件透明使得在它后面的工件可见吗？

hooleer · 发表于 2007-7-29 08:19:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

UG工程图总装中能设置一个部件透明使得在它后面的工件可见吗？在模型中设置显示方式总是无法在视图中产生作用！现在我通常是利用“视图相关编辑”命令来实现的，需要一根一根线条去设置，很麻烦！请大侠指点！

hooleer · 发表于 2007-8-28 16:48:18

怎么没有高手帮忙啊？

hooleer · 发表于 2007-8-28 16:52:06

目前在我的工作中这种做法主要应用于夹具总装图中：在夹具总装图中一般我们要求欲加工件显示为双点划线并不遮挡夹具零部件显示！因此问题经常遇到啊！请高手指点

pzw214 · 发表于 2007-8-29 07:34:50

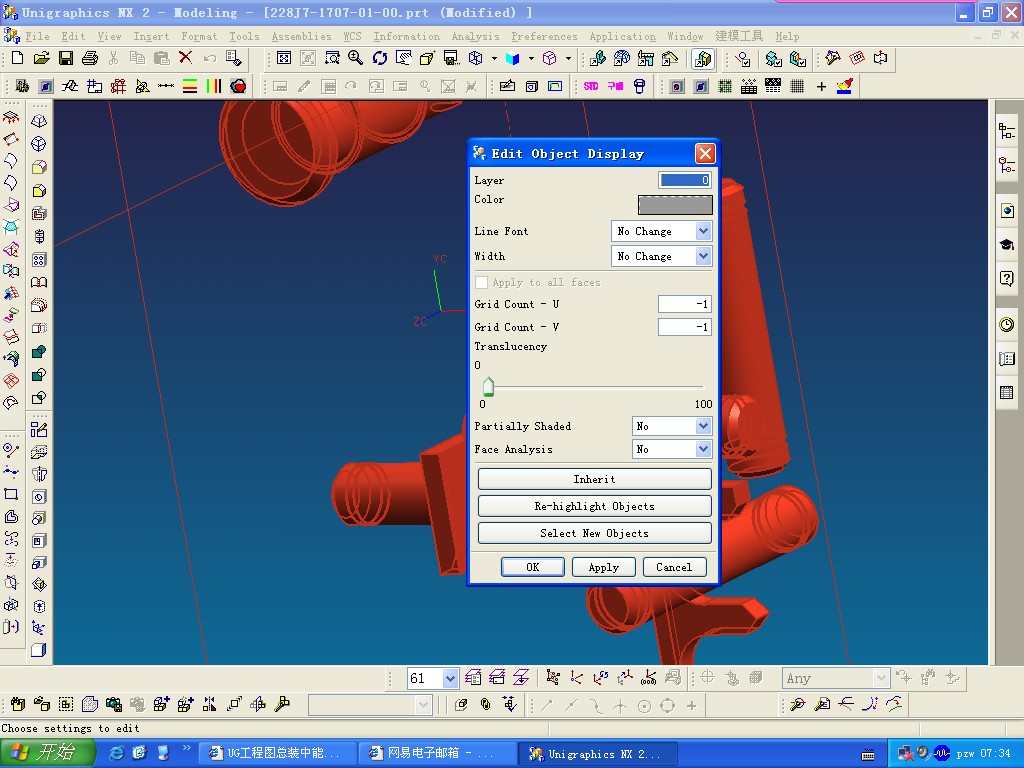

在 edit－－－object display---
在下面的对话框中，拖动中间的箭头就可实现！

luohuayu · 发表于 2007-8-29 08:20:38

楼上的朋友，楼主问的是工程图里面，这样可以实现吗？

pzw214 · 发表于 2007-8-29 10:02:45

一样可以的呀，
工程图里有一个DISPLAY SHEET,
可以来回切换三维与二维，
在三维里改了，
二维相应的就改了！

冰释 · 发表于 2007-8-29 10:39:09

工程图中也可以啊，这个没有试过

luohuayu · 发表于 2007-8-29 11:56:00

没有做出来，我想楼主要问的意思是当一个件在另外一个件的前面时，在出工程图的时候会被挡住，他想把这个件做成透明的，以便在出工程图的时候能使后面的线条出现，然后再让前面的显示成双点划线，我试了一下没有做出来，楼主贴个二维图看一下。是二维图不是工程图情况下显示三维。

hooleer · 发表于 2007-8-29 12:01:56

4楼的朋友，这个方法我老早就试过无数次了，不能实现我说的效果，即使把单个部件设计成完全透明，在工程图中也会有它的投影，其后面的部件也是不可见的，不信你可以试试！

[ 本帖最后由 hooleer 于 2007-8-29 12:05 编辑 ]

hooleer · 发表于 2007-8-29 12:04:08

原帖由 luohuayu 于 2007-8-29 11:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 h) t( h& q, {0 J+ y8 h$ ?' z, O
没有做出来，我想楼主要问的意思是当一个件在另外一个件的前面时，在出工程图的时候会被挡住，他想把这个件做成透明的，以便在出工程图的时候能使后面的线条出现，然后再让前面的显示成双点划线，我试了一下没有 ...

对，就是您说的这个意思！

limin2668 · 发表于 2007-8-30 14:18:47

原帖由 hooleer 于 2007-8-29 12:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 |) l3 M0 m1 P! w3 j3 b9 G. S0 Q3 O
, S+ v8 I+ H; `9 e
( W! |" [9 q4 ]0 K; I! K2 Q8 F$ ~% E对，就是您说的这个意思！

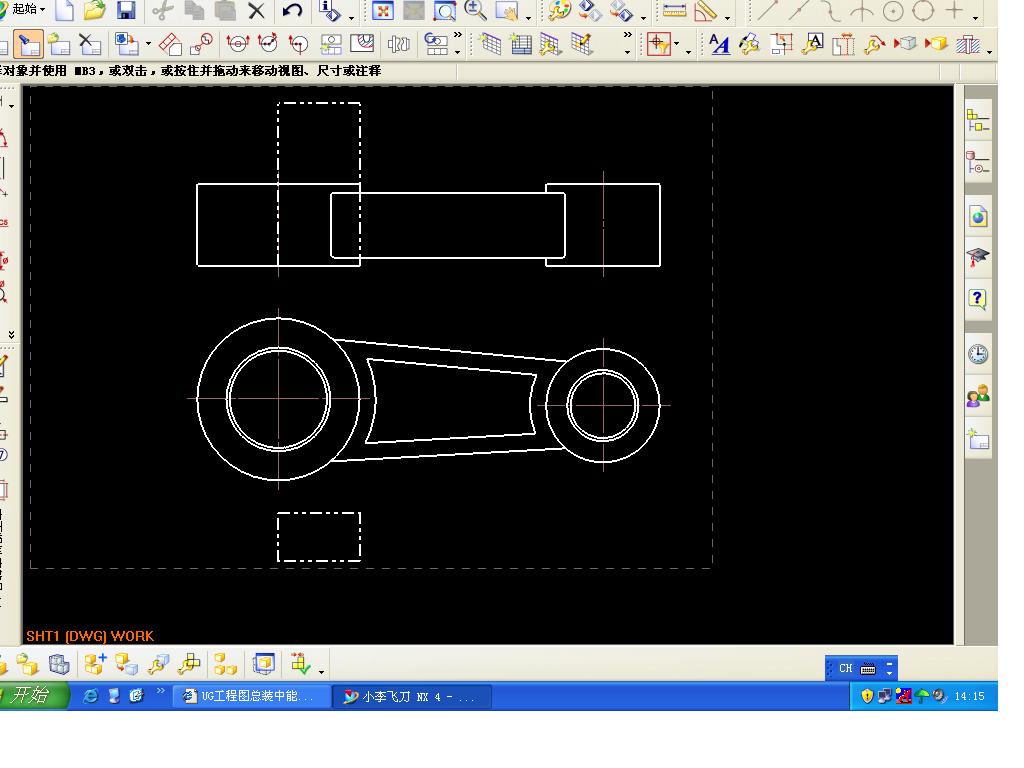

各位楼主,不知道是不是你们想要的意思.

hllzd2006 · 发表于 2007-8-30 15:01:12

辩论好激烈呀，这种氛围很好，我也遇到这样的问题，我也提过不过好像没有好办法修改，我一般是设置让它在别的层，然后在制图里面补显示那个层，或者要线的话可以提取出实体的线然后隐藏了实体，反正没有什么好的办法，都是一些下策，期待高手指点

hooleer · 发表于 2007-8-31 09:08:17

原帖由 limin2668 于 2007-8-30 14:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ L' q& i2 P& o) E. S# @/ X8 t) N/ s) r
各位楼主,不知道是不是你们想要的意思.

是的，不知您是怎么做的！

limin2668 · 发表于 2007-8-31 09:39:17

做了个视频,来看一下.

hooleer · 发表于 2007-8-31 11:05:04

limin2668，您好
上面的附件不知怎么的我总是无法下载(网络很正常)，能麻烦您发到我的邮箱吗？谢谢 hooleer@qq.com

hooleer · 发表于 2007-8-31 11:42:36

谢谢luohuayu、limin2668，动画我看了，简单的装配的确可以这么实现，但零件多了一旦采用隐藏线显示的方法那么会导致许多不想显示的线条都显示了，反而导致更大的问题！但还是感谢limin2668的想法，希望大家一起再探讨新方法！

天河神鱼 · 发表于 2007-8-31 23:38:12

不太了解楼主的意思,,,,按我的理解,有两种方式,但不知是否能达到楼主要的效果.............
1\ 用视图中的层命令,,,在视图中控制层,,让前面的物件隐蔽,,,而不会影响其它视图及模型空间的显示..2\ 用把视图显示方式调整为消隐线或线框显示,,后面的元件也能同时显示,,

kaixin · 发表于 2007-9-1 11:45:13

新手学UG，谢谢各位解答!

hooleer · 发表于 2007-9-4 09:59:00

问题还是没有解决啊，大家继续讨论啊

kaixin · 发表于 2007-9-4 10:04:06

感谢各位解答!!!!!!!!!!!

luohuayu · 发表于 2007-9-4 11:18:37

我认为提取出线来再投影是一个好办法。

pzw214 · 发表于 2007-9-4 13:01:37

噢，
原来如此，
不好意思，
理解错误！

blue01 · 发表于 2007-9-5 23:47:21

我目前大概也只能使用12楼和21楼的方式了.先将模型投影生成工程图纸,在每个视图中将要消隐的实体的轮廓线提取出来.交将其转设为点划线.在三维实体里将要消隐的实体隐掉后,重新刷新各视图就行了.

hooleer · 发表于 2007-9-6 07:54:52

UG没有类似的功能真的是很麻烦啊，PROE就可以轻松实现啊
大家再找找有没有更好的方法！

limin2668 · 发表于 2007-9-6 09:34:51

原帖由 hooleer 于 2007-9-6 07:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 g$ i" I8 t6 p7 A6 l: WUG没有类似的功能真的是很麻烦啊，PROE就可以轻松实现啊
( C* e( u$ b5 h% D, t' m J大家再找找有没有更好的方法！

目前看，提取线的方法是一个可取的办法.提取线后在隐藏实体,这样就可以在制图中显示提取的线,而不遮挡后面的零件.
顺便问一下,做哪方面夹具的?也可以交流技术问题.
