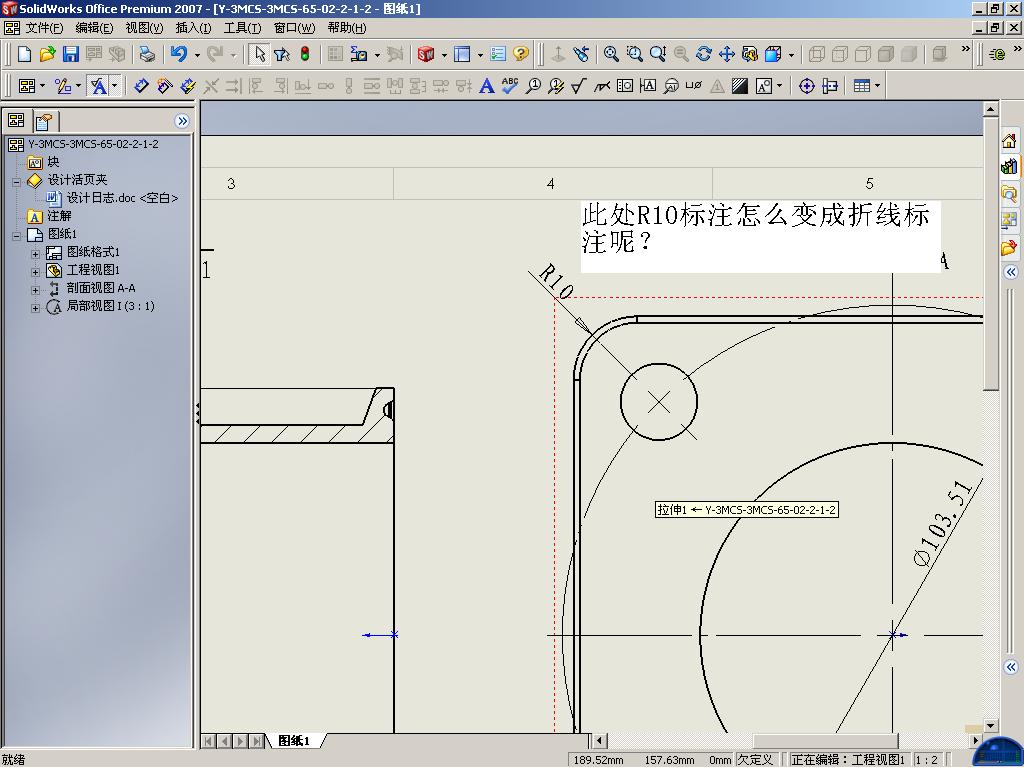

看看怎么标注这个工程图尺寸！

diyxz · 发表于 2007-7-31 11:49:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

看看怎么标注这个工程图尺寸！

diyxz · 发表于 2007-7-31 11:55:20

新手！！以前没有怎么用过SW工程图！！只是转图！！请指教！！

hahap · 发表于 2007-7-31 12:03:35

在工具----选项----文件属性----出详图----尺寸----引线(把取代的标准引线显示勾选)----径向尺寸文字(选中第二个)----确定----OK

bear36 · 发表于 2007-7-31 18:41:13

又学了一手

dyx · 发表于 2007-8-1 01:28:50

原帖由 hahap 于 2007-7-31 12:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ L3 j- d/ p! E- H1 N
在工具----选项----文件属性----出详图----尺寸----引线(把取代的标准引线显示勾选)----径向尺寸文字(选中第二个)----确定----OK

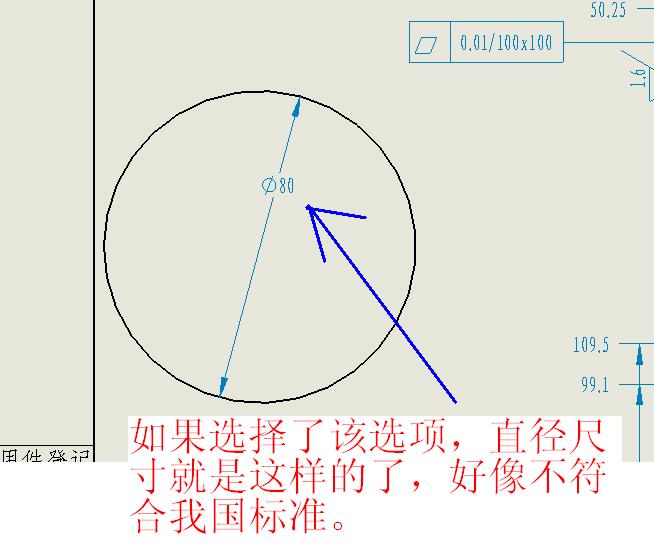

如果选用了该选项，大一点的直径尺寸就是这样的了：

w_hs1 · 发表于 2007-8-1 07:26:55

原帖由 dyx 于 2007-8-1 01:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 w4 B0 T h" t3 N, K; x$ ]' h$ g
. m" e. Q8 h; ]7 O: ] I, i* N( `如果选用了该选项，大一点的直径尺寸就是这样的了：

按hahap朋友的方法是将所有的直径都设为水平标注。我们也可以用鼠标右键单击该尺寸，对尺寸属性中的相应项目作这种修改，就可以满足你的要求。

asencwx · 发表于 2007-8-1 08:05:40

支持不老叔的做法，一般右键就可以单个修改了

dyx · 发表于 2007-8-1 08:20:20

原帖由 w_hs1 于 2007-8-1 07:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif& H2 @+ }3 Y& \) C8 N' G7 J

1 k, o' S) U3 k, f- G4 V! H2 Z- i3 |8 z' j7 b" \4 S
按hahap朋友的方法是将所有的直径都设为水平标注。我们也可以用鼠标右键单击该尺寸，对尺寸属性中的相应项目作这种修改，就可以满足你的要求。

谢谢！经你指点茅塞顿开。

abel22 · 发表于 2007-8-1 14:41:35

我也学了一手了，谢谢啦。

一声春晓 · 发表于 2007-8-1 16:26:23

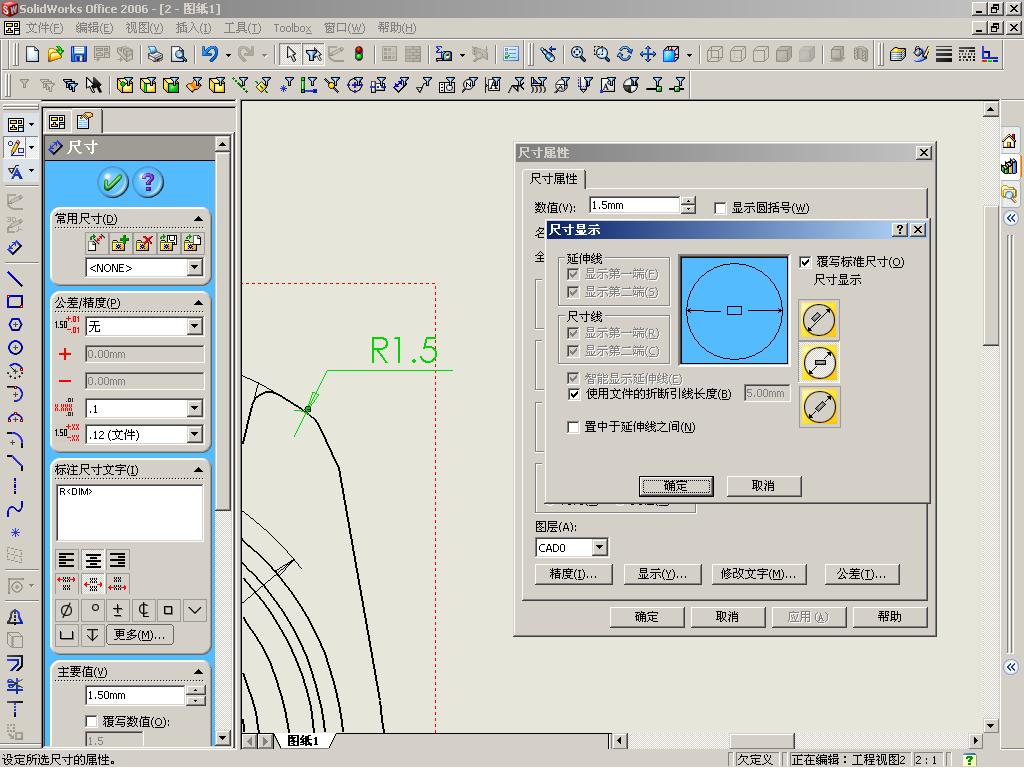

是不是这样的？点尺寸——右键——属性——显示

[ 本帖最后由一声春晓于 2007-8-1 16:27 编辑 ]

zhouhongshun · 发表于 2007-8-17 10:01:48

看了楼上的，我也学了一招。

hiuhangzhe · 发表于 2007-8-26 13:52:32

看了这些受益非浅啊，都是实用的东西．
