8 W; [ ^% J1 G6 o i牌号 . o) H0 U; i0 H2 U5 R" X& Q
| 抗拉强度 ) `- P! U8 B L# R# ~$ |
sb / MPa 1 L9 p4 A4 t1 z# r' ^) z- I
| 屈服强度
7 G7 m$ G4 H- e( E1 A+ Qs0.2 / MPa ) v7 n3 { X. J4 i! Q @; \; {. ]) L
[/td][td=1,1,56]延伸率
+ u2 I: \4 X5 v G( M9 Y* C" A1 Rd / % 6 H; e. t% s' H# X# x l
|
, `5 s5 r8 x% O! l9 k- T4 Y5 c硬度值
( P; M' s$ ?+ }范围
. ]6 P$ B. n: K# l* o+ l[/td][td=1,1,174]3 A0 ~5 P' T: H4 K1 Q( G
# _' M4 R7 l! l( \( _. k
应用举例
1 f2 ~5 J7 s7 ^/ D; M( | |
) R2 b/ V& D; c) s# v
0 ]( J) V# B" W" ^5 Z }. Z& M/ {9 u* b3 @. [$ n% z: A
| 不# F# l# Q; J1 w
小9 a0 U# @3 P0 M9 k0 T$ b$ ^# e2 ^9 r
于
# A1 F- ]6 z; e9 X5 ?# R' ~ | HB
% I0 M: Y L6 s1 t4 o) J | 2 J# S9 \0 M7 P) @
|
RuT420
K& e G$ w2 R3 q- M/ E | 420 5 |" K8 n. H$ C/ Y' T% _" M
| 335 & [* l" k$ P4 D2 l
| 0.75 " ^: f p8 ~ L( y5 s! ]: g
| 200~280 + `: o. Z1 m, T
| 活塞环、气缸套、制动盘等 # N# f1 v8 o/ c* `2 @
|
RuT380
- d. |9 U) P; e; H2 o | 380 0 l) F0 `) {# i; `+ ~9 V; j* h; r
| 300
2 _0 O* v$ d7 {% J' ] | 0.75
7 t7 v' O4 Z+ G/ b | 193~274 ! y! v* o- V+ d% i: z( k' s
|
RuT340 2 h# U& w9 N/ n' x4 [/ |- ~* i0 n
| 340 # `$ {: n" b% x
| 270 6 d6 _) f/ {2 M% i
| 1.0 ( ?5 Q9 c$ I2 Q4 T! D' { g
| 170~249
' z1 c- m7 z; l$ f | 重型机床件，大型齿轮箱体、盖、座、飞轮等
# |0 R0 i8 T( P% Y |
RuT300 $ m! a3 |: l4 L+ q2 B- n
| 300
) b9 B9 c6 t. ] | 240 , a, E1 l4 t! V! U/ ]
| 1.5
& [/ c0 m' P: y+ ~8 l) }% p! E2 t9 K | 140~217
4 n* X- l. T) `! g! d$ z! c( P& j | 排气管、变速箱体、气缸盖、液压件、纺织机零件、钢锭模 |
RuT260 & E. Y. c! x- Z8 M: k" e5 A2 _
| 260 . j) n! W' p. f x0 d
| 195 2 g. S: {4 l7 V
| 3 3 C; x* I; r* s& D
| 121~197
( j6 o; p; l0 X5 K6 Y& }! ~ | 增压器废气进气壳体、汽车底盘零件等
, @6 Q+ i t$ ]) r, C4 ]. O |

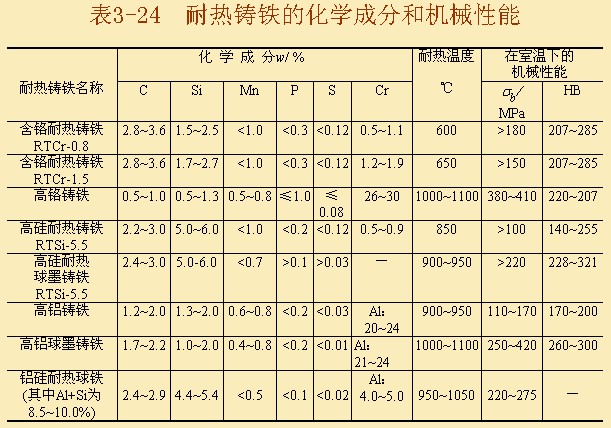

[复制链接]
发表于 2007-8-4 00:25:07
楼主

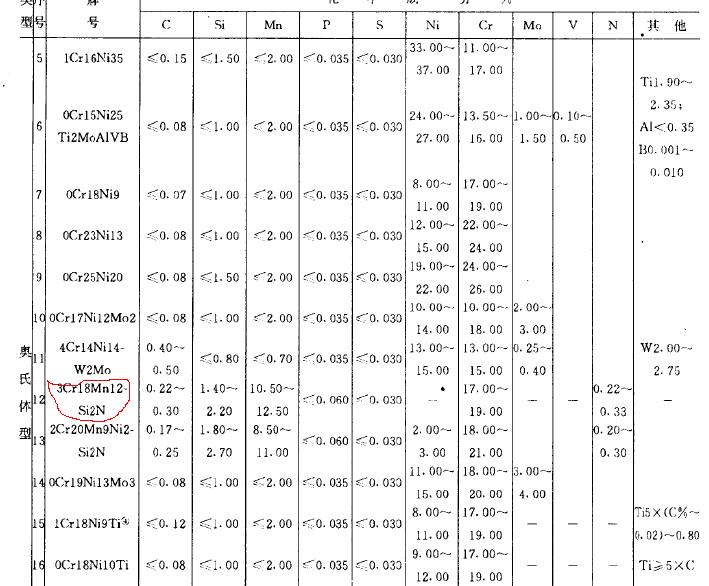

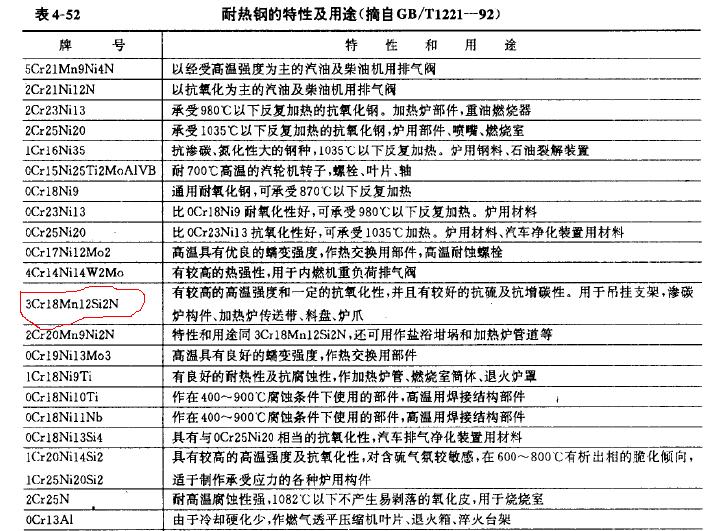

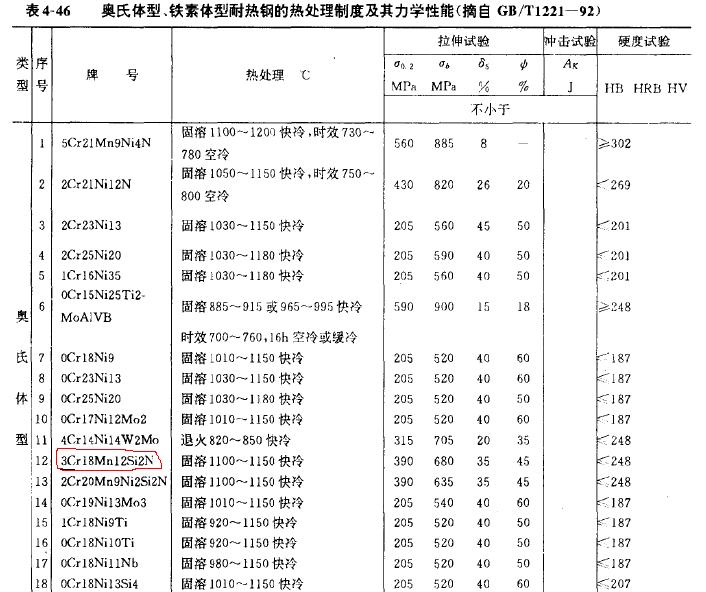

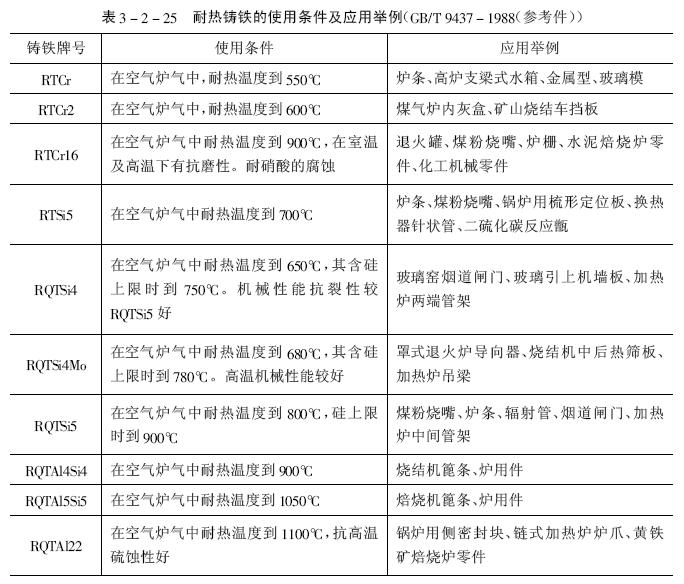

发表于 2007-8-5 07:12:50
