直接绘制工程图问题！！！

btming · 发表于 2007-8-13 20:34:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我打开工程图直接绘画零件怎么打印出来的线条都是浅色的请问在哪里设置的啊

有时一些简单的图纸不想先画3D 再出图

高手帮嗰忙

xuhongejo · 发表于 2007-8-13 20:43:47

原帖由 btming 于 2007-8-13 20:34 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 n3 B1 ?- i! h" m! `$ \" C我打开工程图直接绘画零件    怎么打印出来的线条都是浅色的请问在哪里设置的啊
+ F( @+ u  s( h% G* v- W1 B- L: p- X7 \
有时一些简单的图纸不想先画3D 再出图  \4 c) ~8 e. V4 E  B

/ D$ q- r! j6 |+ @高手帮嗰忙

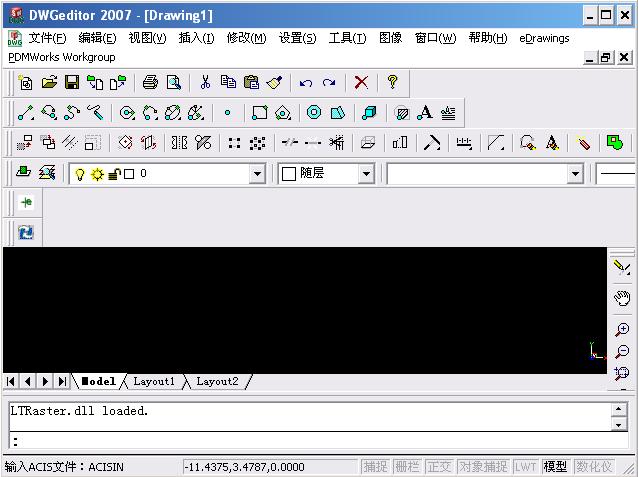

你可以用DWGeditor直接绘制2D图。DWGeditor的模块在Solidworks2007中有，功能类似CAD。

[ 本帖最后由 xuhongejo 于 2007-8-13 23:11 编辑 ]

dyh5101 · 发表于 2007-8-14 10:14:31

哦，这个我知道。
我用AUTOCAD出图，图中的线条使用了各种颜色，输出图纸要单色的，打印前要设置打印样式（即指定线条颜色的图纸颜色等），然后打印出的图纸上线条颜色才达到要求。

雕刻爱情 · 发表于 2007-8-14 11:19:38

只是一个建议：不要单一的只是用一种cad软件，应该几种配合使用，取长补短，才能获得最高的工作效率

fzffzf11 · 发表于 2007-8-14 14:21:18

是不是打印前没选上黑白色？

cw1638 · 发表于 2007-11-7 21:52:40

我打开工程图直接绘画零件怎么打印出来的线条都是浅色的请问在哪里设置的啊

我想你的线都画在图层0上的吧。其实SW和CAD一样也有图层设置，你试试看吧。一定会全变成黑色的

fushuixiu · 发表于 2007-11-7 23:43:11

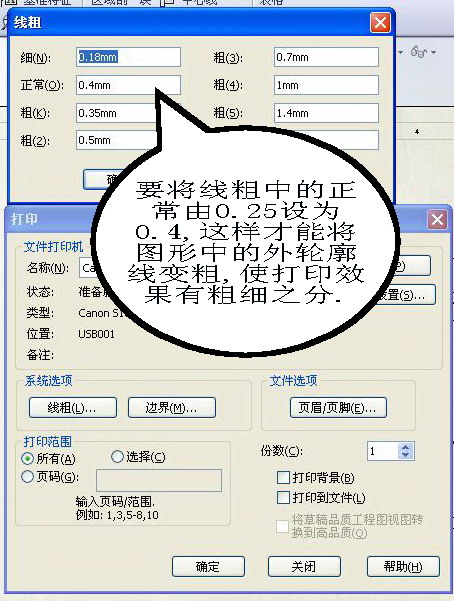

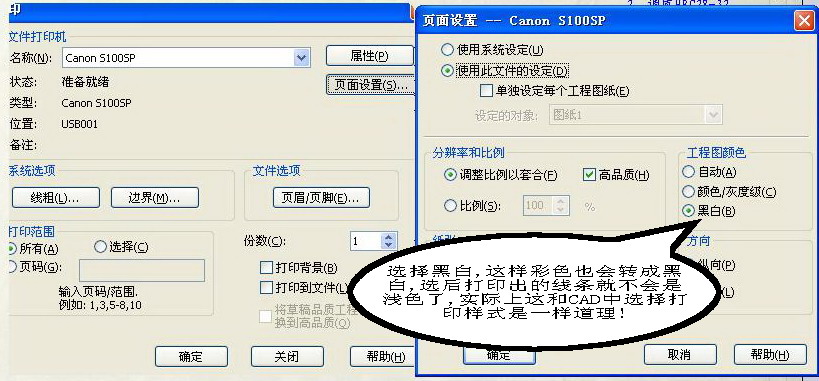

一点小经验，可能对你有所帮助：

dengss · 发表于 2007-11-8 17:45:20

谢谢7楼的详细介绍，今天又学了一招。

hcjjkl1 · 发表于 2007-11-8 18:33:18

恩值得学习啊呵呵！
