外观不良(疑为与铸造有关)

williswon

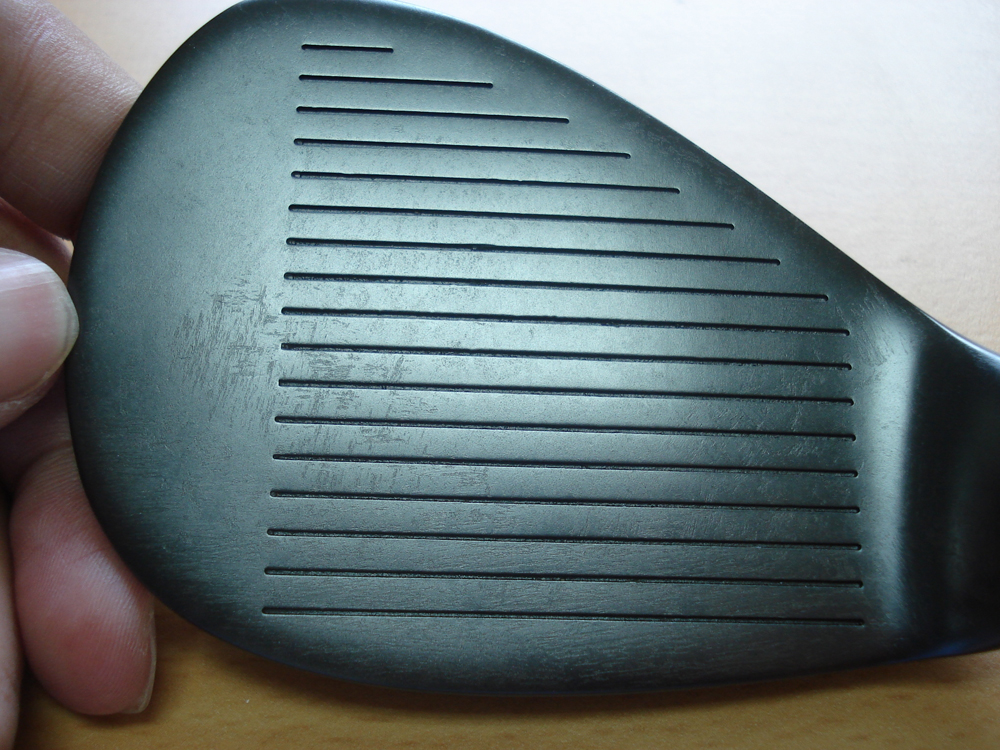

高尔夫球头,经QPQ处理后,表面出现一些腐蚀现象,情况如附件中图片所示.
相关信息:
[球头材质]:431不锈钢;
4 T6 ?0 p. I" Q- z& @- |- C[制造流程]:铸造→磨光→抛光→QPQ处理;
* f; T, ^6 R# B& a  A[QPQ工艺]:盐浴软氮化(580℃)→氧化(400℃)→玻璃珠喷砂→氧化(400℃)→抛光;

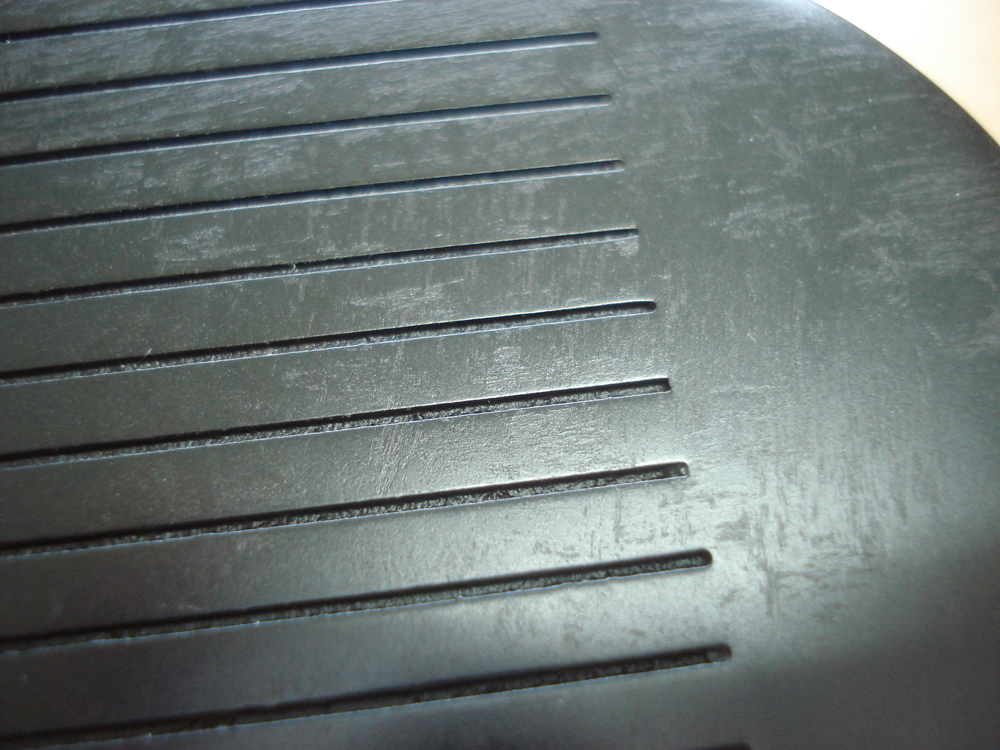

[不良状况]:表面呈偏析状腐蚀;(详见图片)
0 j8 R4 z) H& X' v" B8 P. C$ }[本人见解]:此外观问题,疑为在铸造时产生比较严重的成分偏析,在盐浴中处理时,由于微区成分偏析引起微区的腐蚀电位有差异,因此在盐浴中处理时,低腐蚀电位的部位,发生腐蚀而产生这种外观问题.
[求助问题]:若产生原因如本人所述,那么铸造过程中什么异常时会出现这类问题?是否有资料支持(现在客户要我提供相关资料)?或其它真实原因(还需大家多多分析)?

请从事铸造行业的朋友们多多帮忙,还望提供相关理论资料!!
  c; @/ B) V8 ?6 s5 I) [5 _0 A
/ h& M. t0 J7 j% m" O6 ?! j[ 本帖最后由 williswon 于 2007-8-17 09:05 编辑 ]

czcxq0408

原帖由 williswon 于 2007-8-17 09:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" O: f7 v- w* y0 n- T6 A高尔夫球头,经QPQ处理后,表面出现一些腐蚀现象,情况如附件中图片所示.
7 V" Q" o9 Y& {+ @, D相关信息:
[球头材质]:431不锈钢;
4 j1 l0 e8 z) x2 n9 e/ z& ~: P7 J[制造流程]:铸造→磨光→抛光→QPQ处理;
[QPQ工艺]:盐浴软氮化(580℃)→氧化(400℃)→玻璃珠喷砂→氧 ...

# l; g9 I. Z  W7 V
3 i' u6 b& |: Q, _& x; H# n3 s个人认为不是成分偏析造成。如果是成分偏析造的话一般是冒口下面。再说这么小的东西，不应该有成分偏析存在，从现在看到的位置应该 不是冒口位置。有可能是钢水夹杂物所引起，或成分脱格，或晶粒组织不合要求。建议化验一下，作一个金相分析。

6 k8 R/ V+ B( W* C% d[ 本帖最后由 czcxq0408 于 2007-8-17 11:34 编辑 ]

williswon

我曾做过低培检查,酸蚀后的状况跟这一现象几乎相同.
请问,在铸造过程中什么样的情况会造成这一现象?怎么来解决?

fanfansp

我见过这种高尔夫球头是用铝合金或镁合金生产的．当时表面磷化处理后，电镀后表面也出现过这种状况，后经分析是成份偏析形成的．钢质材料的不太清楚．
