这样的草图用sw如何精确绘制

wanglou

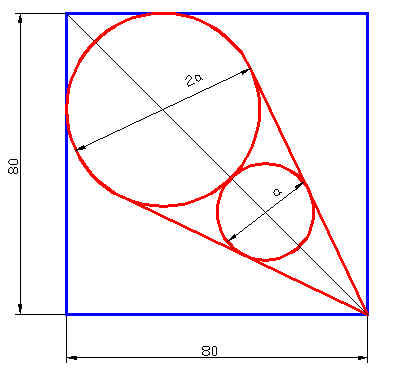

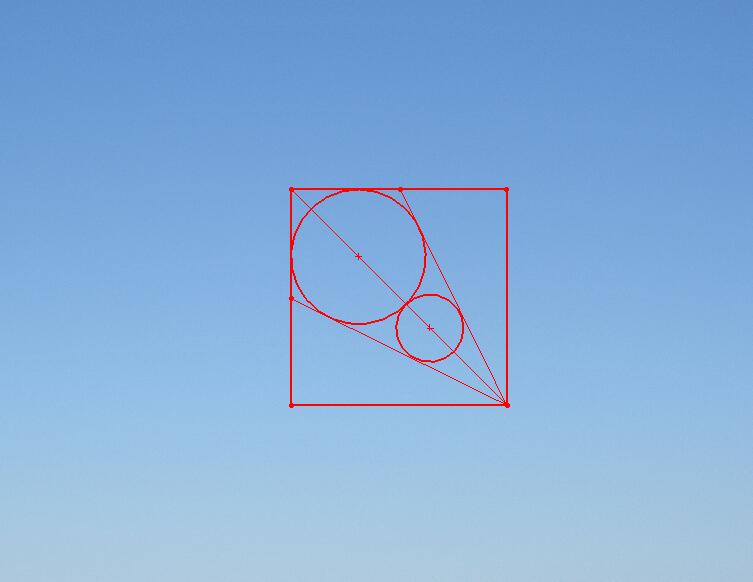

这样的草图用sw如何精确绘制？实际上，是通过作图求a的值。（是用acad画的，不要管图线颜色）
) o4 G! D. S9 I" ]- J在sw里，这些草图是过定义的，有的尺寸只能是参考尺寸，不能修改。
如何正确使用方程式，应该是作图的关键（起初这样想，实际上无法用方程式做出）。或许有别的方法？

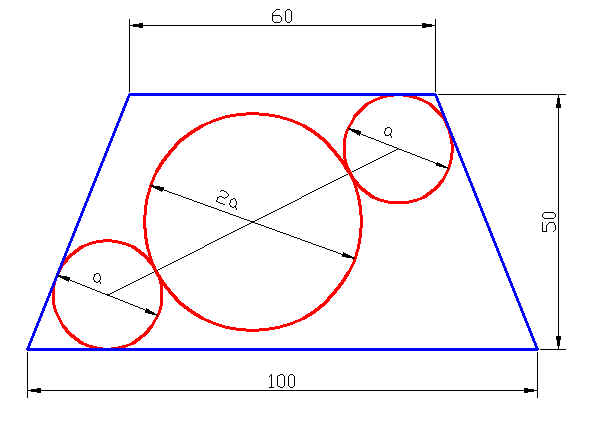

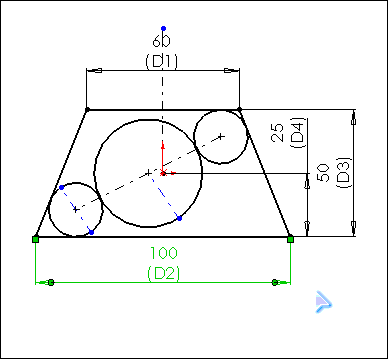

31楼还有一个图，用方程式好像也无法作出。
4 p( ~8 ?$ [2 a0 r+ ]5 p0 a& \; d2 ]' e1、

4 v4 v# M2 o4 M" u5 P2、

( |+ y9 I9 H1 G/ g4 D. f
[ 本帖最后由 wanglou 于 2007-8-18 16:07 编辑 ]

jackie_lee

先做图，几何约束，最后添加驱动尺寸。
这种图对ACAD来讲，有点麻烦，而对于参数化软件来讲，就是小菜一碟了！

WYQCAD

别忘了sw 是参数化驱动的，很简单能够实现了

黄梦幻

这个在SW里面很简单的

wanglou

照着尺寸做过了，再说话

冰火海岸

原帖由 黄梦幻 于 2007-8-18 09:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: q/ u$ Q& e: U/ r* z/ }, l- N这个在SW里面很简单的

2 t9 ]2 b6 N% {! _
6 T7 z8 L% Z- J我也画了下，画不出来。
可不可以把你画的草图的文件传上来。
请多指教。

  i( [3 u% ]" P" n[ 本帖最后由 冰火海岸 于 2007-8-18 10:38 编辑 ]

wanglou

你是按尺寸做的？，不考虑80，当然很容易。

hahap

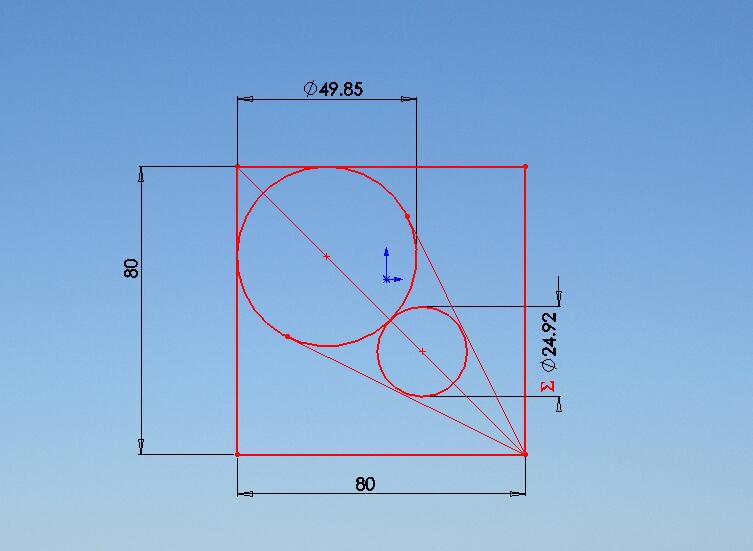

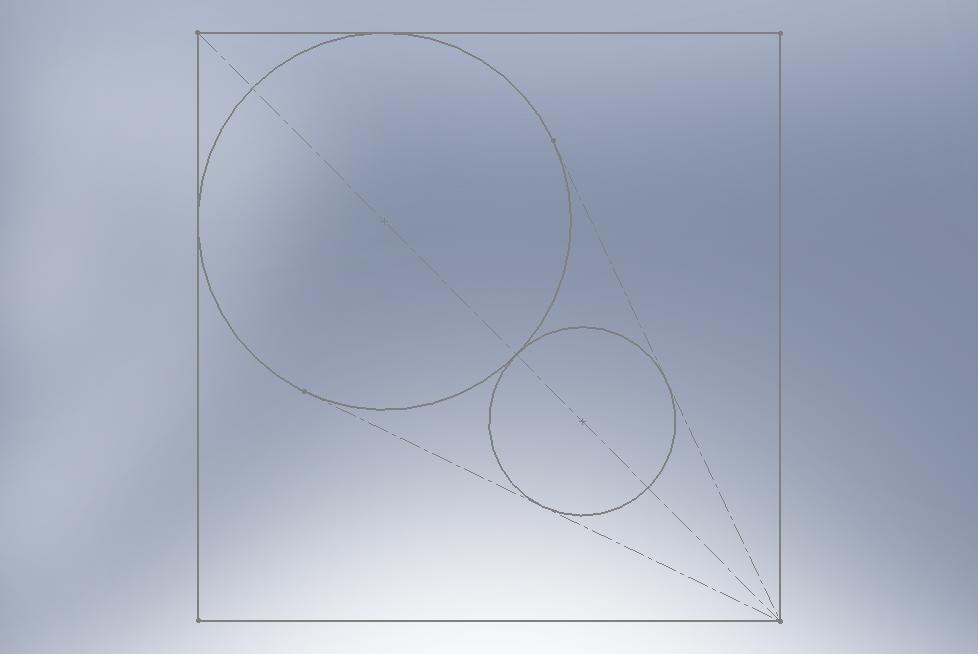

做图的思路,做大圆的半径R(辅助结构线)=小圆的直径(辅助结构线),再加其它的约束,就很好的做出来,
" t5 |  p3 ]) Z" E/ }1 y上传草图,请楼主检查下.

sdsh

真不太好做,应该是相切,调整A各个关系发生变化,我作数据连接没做出来,高手指点,我也学一手

sdsh

你的倍数关系没有做出来,我认为不太正确

hahap

原帖由 muxsh2581 于 2007-8-18 11:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
你的倍数关系没有做出来,我认为不太正确

一个圆的半径等天另一个圆的直径,你还不知这是什么样的倍数??
6 ^1 U! C* k& H, b7 M草图里的关系完全约束好的,改动数值,三个圆的关系也不会变的.
% T7 h9 x- e5 n' U
- C* h9 u4 b$ T% f. R) c[ 本帖最后由 hahap 于 2007-8-18 11:20 编辑 ]

guzong868

建立方程式
不难画
建立约束
! s4 A: U# [" ~* M' g修改颜色

diyxz

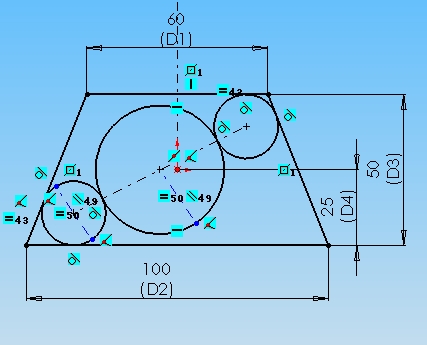

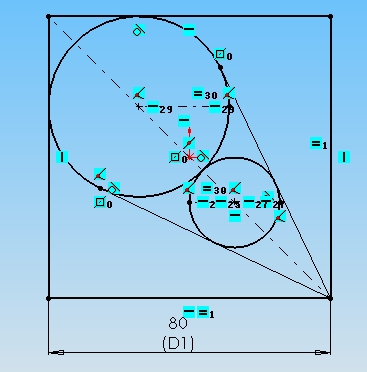

楼主！！这是第一例！绝对符合你的要求！！请检阅！

shell3504

我做了，有点费事，不难，但是能做出来。。。

lfenger2008

8楼为正解，添加相应的关系＋方程式限制尺寸即可！

w_hs1

原帖由 wanglou 于 2007-8-18 00:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
这样的草图用sw如何精确绘制？实际上，是通过作图求a的值。
在sw里，这些草图是过定义的，有的尺寸只能是参考尺寸，不能修改。
/ ~  z& z% }2 ^4 a0 z/ k3 _, }如何正确使用方程式，应该是作图的关键；或许有别的方法？

这种草图正是SW的强项，有时候通过作图求解比使用方程更方便。
优先使用约束，减少尺寸标注，更要少用方程式，使图形更简洁，这是草图的技巧，经常使用就会养成这种习惯。

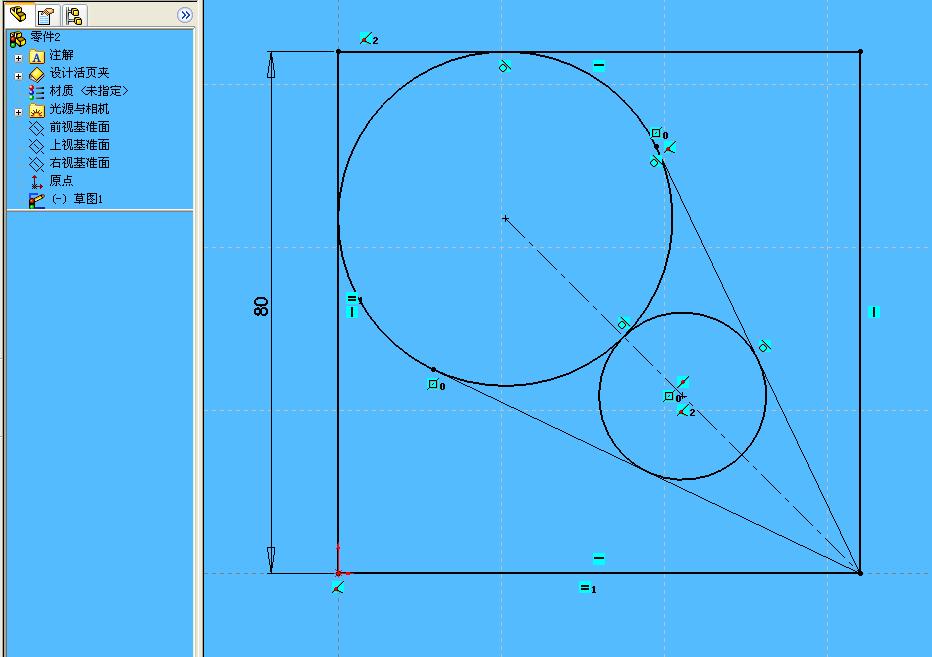

$ _# G, f: C' s, c& b下图是否更简单些，利用小圆中心是构造线的中点自然就保证了大圆直径是小圆直径的两倍。

黄梦幻

不 显示尺寸还当老娘乱画呀 ，8楼的正确，偶和他的思路一样 先画圆 再用方程式确定小圆尺寸

冰火海岸

原帖由 hahap 于 2007-8-18 11:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
  r4 Z( ^1 M0 V7 P5 r( g/ o# p做图的思路,做大圆的半径R(辅助结构线)=小圆的直径(辅助结构线),再加其它的约束,就很好的做出来,
. M- `; j  F, F2 E) O上传草图,请楼主检查下.

  [: l' s* n5 M( ~0 A
, X  q5 X% W+ J7 B. t' M/ H
" h5 ^! t# d$ A6 T  ^) j+ g不错，确实准确。
' B3 C( a! W  o1 H5 j又学了一招，利用辅助线控制各尺寸
的相互关系。good

tianlifang88

8楼为正解，添加相应的关系＋方程式限制尺寸即可！

hahap

原帖由 黄梦幻 于 2007-8-18 12:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. y+ l# V2 _& X) A5 f# @不 显示尺寸还当老娘乱画呀 ，8楼的正确，偶和他的思路一样 先画圆 再用方程式确定小圆尺寸

0 X' Z' y+ A" B* Q4 l titter titter
7 @- i- M9 p+ u+ F7 g  N4 @4 c"老娘"发火了,发威起来,后果很严重,嘻嘻! :lol:

woxinfeixiang

这个好简单哦　　你没有用过吗？

黄梦幻

其实小妹是菜鸟 titter titter titter

黄梦幻

hahap哥哥 是偶的偶像   武艺高强 本菜妹的求助贴很多都是他帮我解决的good good

w_hs1

原帖由 黄梦幻 于 2007-8-18 13:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. e. A! d* T: H- K" F0 q4 q% @1 k 其实小妹是菜鸟 titter titter titter

# p- @# g, i  q" I
# D) _& t9 N2 u8 B小妹妹可不能随便叫“老娘”，要叫老的。这“老”字还是让我这个“老头子”专用吧。titter

wanglou

利用大圆半径=小圆直径，添加几何关系，很巧妙。这样就无需方程式了。
