图层颜色的设置

gzh911127 · 发表于 2007-8-19 11:01:21

提示: 作者被禁止或删除内容自动屏蔽

JNJCC · 发表于 2007-8-19 11:35:34

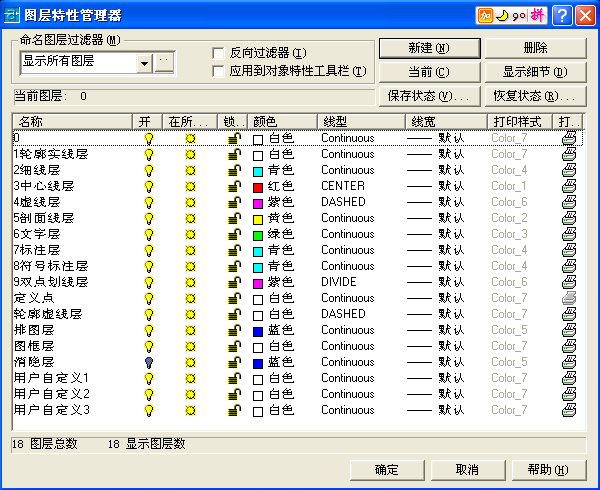

粗实线——0层，白色；尺寸线——dim层，绿色；虚线——das层，红色；双点划线——pha层，品红；阴影——hat层，蓝色；中心线——cen层，黄色。
其实应该按照机械制图cad国家标准的建议最好

wsj249201 · 发表于 2007-8-19 11:50:12

这是清华天河定义的图层，不过建议使用国标中规定的图层。

zhuxiaozhi1974 · 发表于 2007-8-19 13:18:41

见教了，我设图层也不好，画完的不受看

gzh911127 · 发表于 2007-8-19 15:07:59

提示: 作者被禁止或删除内容自动屏蔽

gzh911127 · 发表于 2007-8-19 15:08:52

提示: 作者被禁止或删除内容自动屏蔽

wsj249201 · 发表于 2007-8-19 15:49:29

原帖由 gzh911127 于 2007-8-19 15:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif' f. \/ x" `( A Z+ g' m+ ?8 g6 x
1 E! _6 e* p% B( l
多谢,下载下来,
0 o& y1 _ }6 l9 Z% n8 ~设置一下再看看如何,
% j+ c$ x1 P3 m0 y* d5 B% Z& j2 e6 j你这个是国家标准还是清华天河的呀?

这是天河中设置的图层，我找找国标的给你。
你看看这个帖子：
CAD标准化
http://www.3dportal.cn/discuz/viewthread.php?tid=340067&fromuid=50637

[ 本帖最后由 wsj249201 于 2007-8-19 16:16 编辑 ]

gzh911127 · 发表于 2007-8-19 18:48:46

提示: 作者被禁止或删除内容自动屏蔽

ahu · 发表于 2007-8-19 19:08:22

图层颜色设定我觉得自己看着舒服就行了，国标的设置和天河的设置都是以亮色为主，用起来太刺眼，我个人喜欢那些暗色，保护眼睛最重要！！

gzh911127 · 发表于 2007-8-19 19:24:12

提示: 作者被禁止或删除内容自动屏蔽

jinjx66 · 发表于 2007-8-20 12:26:17

谁能把国家标准发上来。供大家学习。

JSKSGS · 发表于 2007-8-20 12:32:48

机械制图cad图层颜色有国家标准的规定吗？

wsj249201 · 发表于 2007-8-20 13:21:57

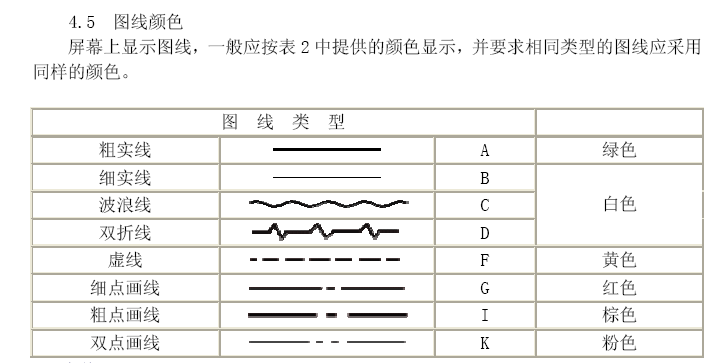

找到了，我截了该部分，请看：

该标准的详细内容请看
GB/T 14665-1998 机械工程CAD制图规则.doc
http://www.3dportal.cn/discuz/viewthread.php?tid=112850&fromuid=50637

wang.wd · 发表于 2007-8-20 15:04:18

这个标准还真没看过，以后画图时也照这个设吧。
谢谢7楼。

luoshenggougou · 发表于 2007-8-20 21:44:06

设置什么样的颜色都可以吧，这样就有点钻了。

wsj249201 · 发表于 2007-8-20 21:50:59

原帖由 luoshenggougou 于 2007-8-20 21:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ ~0 h: q6 {2 R+ R' \0 B8 B. U u/ v
设置什么样的颜色都可以吧，这样就有点钻了。

是可以，这话不错，这就好比大家都是中午12点左右吃午饭，而偏偏有的要每天上午10点吃午饭一个道理

gzh911127 · 发表于 2007-8-21 09:30:28

提示: 作者被禁止或删除内容自动屏蔽

wsj249201 · 发表于 2007-8-21 09:36:09

原帖由 gzh911127 于 2007-8-21 09:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- m% G8 x& B: J5 s9 J9 d: O* Q
$ a/ A3 n; F# C4 G3 ]' i第一个连接下不了啊?

下载我提供连接中的3楼的PDF版的就行了。

lhf999 · 发表于 2007-8-21 10:16:58

我的设置最简单：粗线——蓝色，细线——黑色，中心线——红色，背景不是用默认的黑色，而是改成白色。背景如果是黑色的话蓝色看不清楚，改用绿色比较好。

建议参照国家标准，可以简化一点，然后还要看得舒服，这很重要，毕竟CAD的话不是看一会，而是要一直盯着看的。

gzh911127 · 发表于 2007-8-21 11:11:18

提示: 作者被禁止或删除内容自动屏蔽

smallmimi · 发表于 2007-12-2 15:21:52

感覺黃色應改成黃褐色顯象力會清楚一些

yaya6314106 · 发表于 2007-12-2 16:35:07

只有线型，线宽有标准，没听说颜色有标准的，真不可思意

欲望无限 · 发表于 2007-12-4 14:02:06

这个到还真的不知道，既然今天学习了以后也统一颜色
