帮忙做实体

woow888 · 发表于 2007-8-20 11:13:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请各位达人帮忙用sw做一个实体，俺实在想象不到它到底是什么形状的。

谢谢

依水灵蓝 · 发表于 2007-8-20 11:44:28

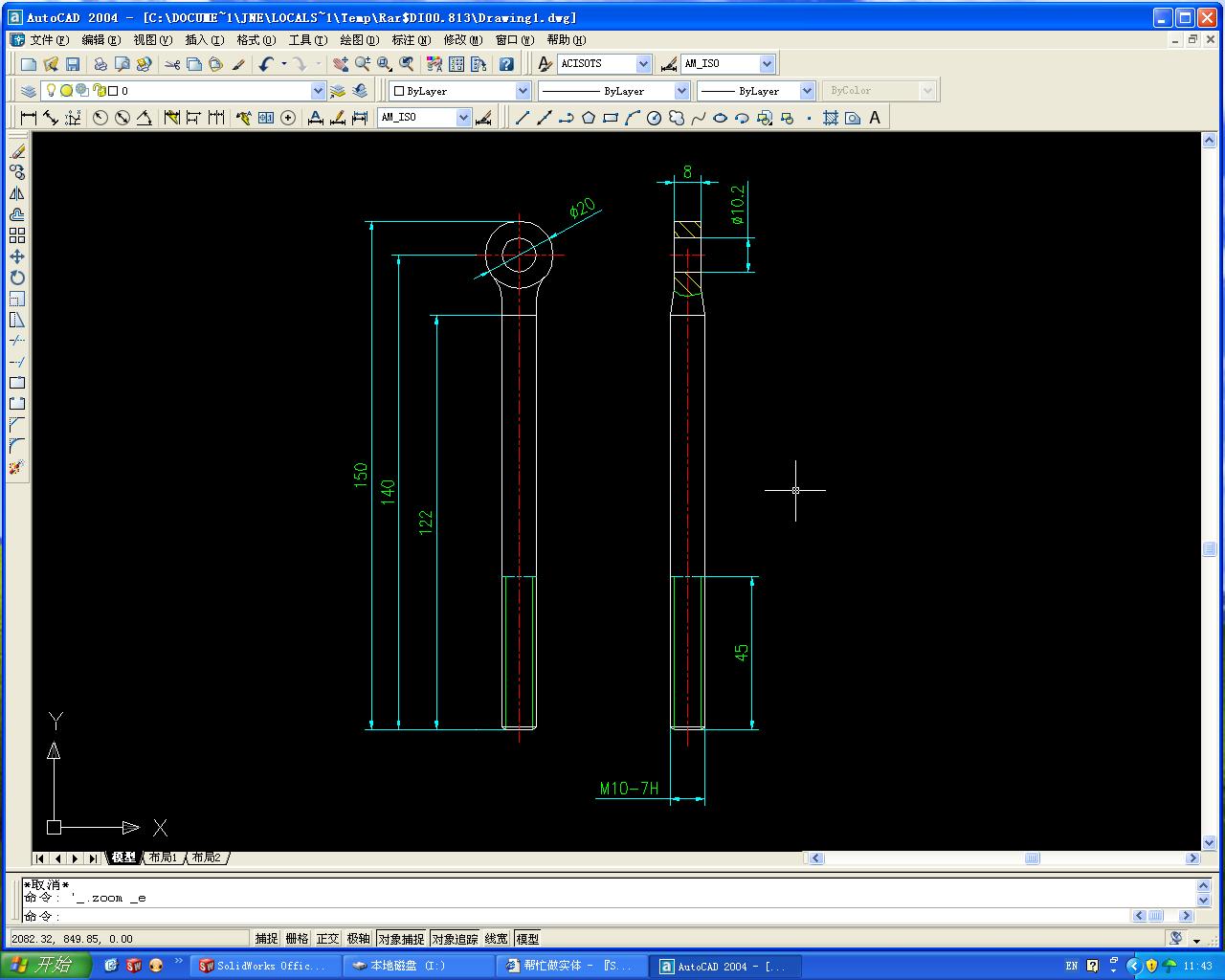

帮你发个图

brightsjf · 发表于 2007-8-20 12:10:58

本身这张dwg图圆柱与圆柱相交然后切掉处的过渡曲线的画法不标准？

雕刻爱情 · 发表于 2007-8-20 13:09:41

就是一个貌似活结螺栓的东西，看尺寸，不是标准件而已，有什么不知道什么样的呢？
楼主看不懂图纸？

ajisan · 发表于 2007-8-20 14:02:45

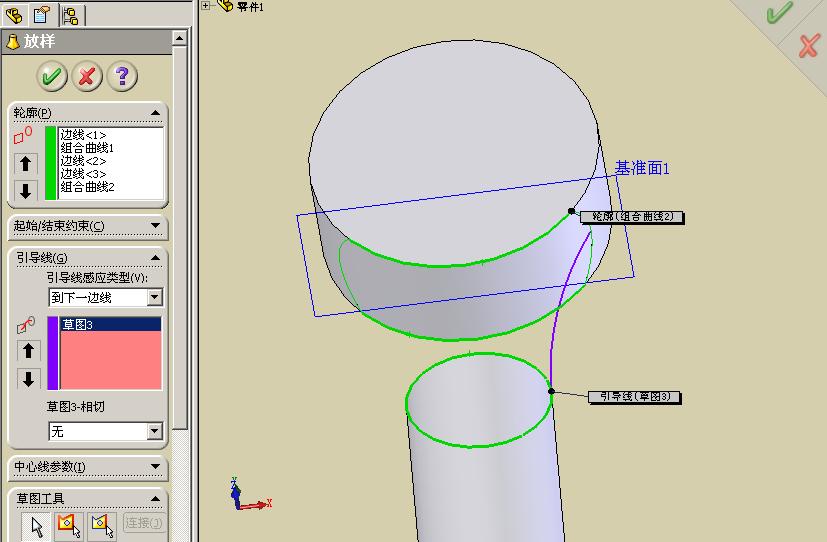

接合处可以用放样连接，只是需要引导线！~楼主可以去试一下，还有，楼主CAD图纸的标注不全！

qcheng1018 · 发表于 2007-8-20 14:27:25

标志?????????????????????????睇吾明啊...

xuhongejo · 发表于 2007-8-20 14:31:12

原帖由 雕刻爱情 于 2007-8-20 13:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. g8 [& i6 D4 {: c P' \" u就是一个貌似活结螺栓的东西，看尺寸，不是标准件而已，有什么不知道什么样的呢？* L) W/ J' P0 j _( ]1 R! [
楼主看不懂图纸？

光说不练假把式，看一看是不是你要的样式。

[ 本帖最后由 xuhongejo 于 2007-8-20 15:19 编辑 ]

brightsjf · 发表于 2007-8-20 15:50:24

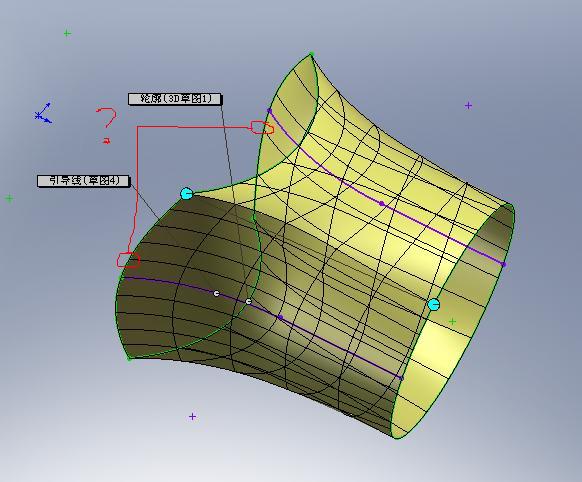

#7的大哥，那两条曲线的轮廓线怎么画？？？

[ 本帖最后由 brightsjf 于 2007-8-20 16:04 编辑 ]

雕刻爱情 · 发表于 2007-8-20 16:58:43

原帖由 xuhongejo 于 2007-8-20 14:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( |+ j m$ m5 Y, c' ]( F
, z. W4 C1 i& l- Z( q/ |/ b1 |0 d光说不练假把式，看一看是不是你要的样式。

你认为你能应助你就是高手？？？

这么简单的问题，应该独立思考，应助是美德，但也要有个限度，最基本的问题都要问，不思考，什么时候能学会？？

xuhongejo · 发表于 2007-8-20 21:09:07

原帖由 brightsjf 于 2007-8-20 15:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 U. U* ~( n% e$ K0 `/ i! R1 Y
#7的大哥，那两条曲线的轮廓线怎么画？？？

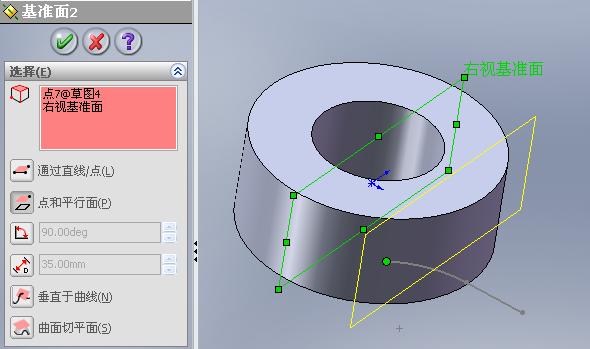

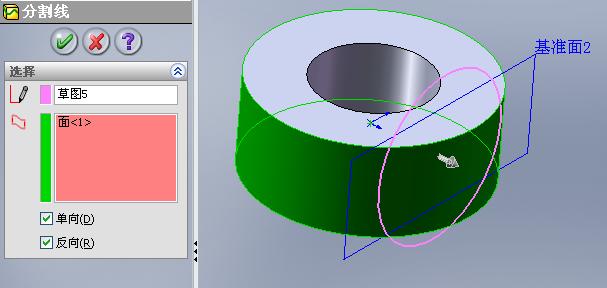

1.做完引导线后，过切点做平行于右视基准面的基准面2。

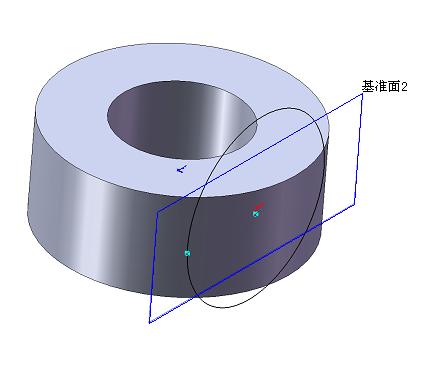

2.在基准面2上做园，与引导线切点重合。
3.做分割线。

[ 本帖最后由 xuhongejo 于 2007-8-20 21:16 编辑 ]

woow888 · 发表于 2007-8-21 07:51:51

有的时候，就靠一张2维图，很难看得明白实体是什么样的，因为自己没有见过实物，自己做出来的不一定正确，也许有人见过或做过这样类似的零件，就很容易做出来。感谢各位热心帮助的朋友。

[ 本帖最后由 woow888 于 2007-8-21 07:54 编辑 ]

brightsjf · 发表于 2007-8-21 09:40:08

#10楼的大哥，我又碰到了放样的问题，不能形成特征，怎么办，我对放样和曲线等功能不太熟悉，有什么好的教程推荐？。。。。谢谢！

[ 本帖最后由 brightsjf 于 2007-8-21 09:43 编辑 ]

hbycxam · 发表于 2007-8-21 11:44:53

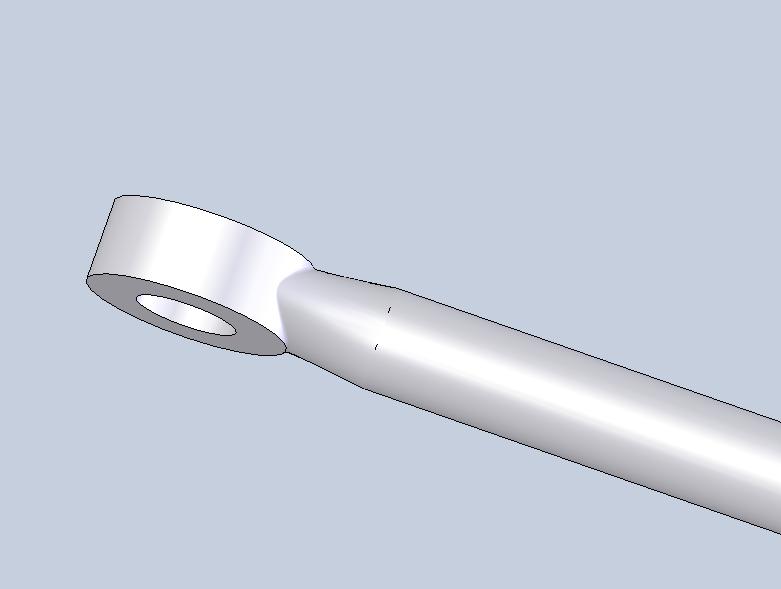

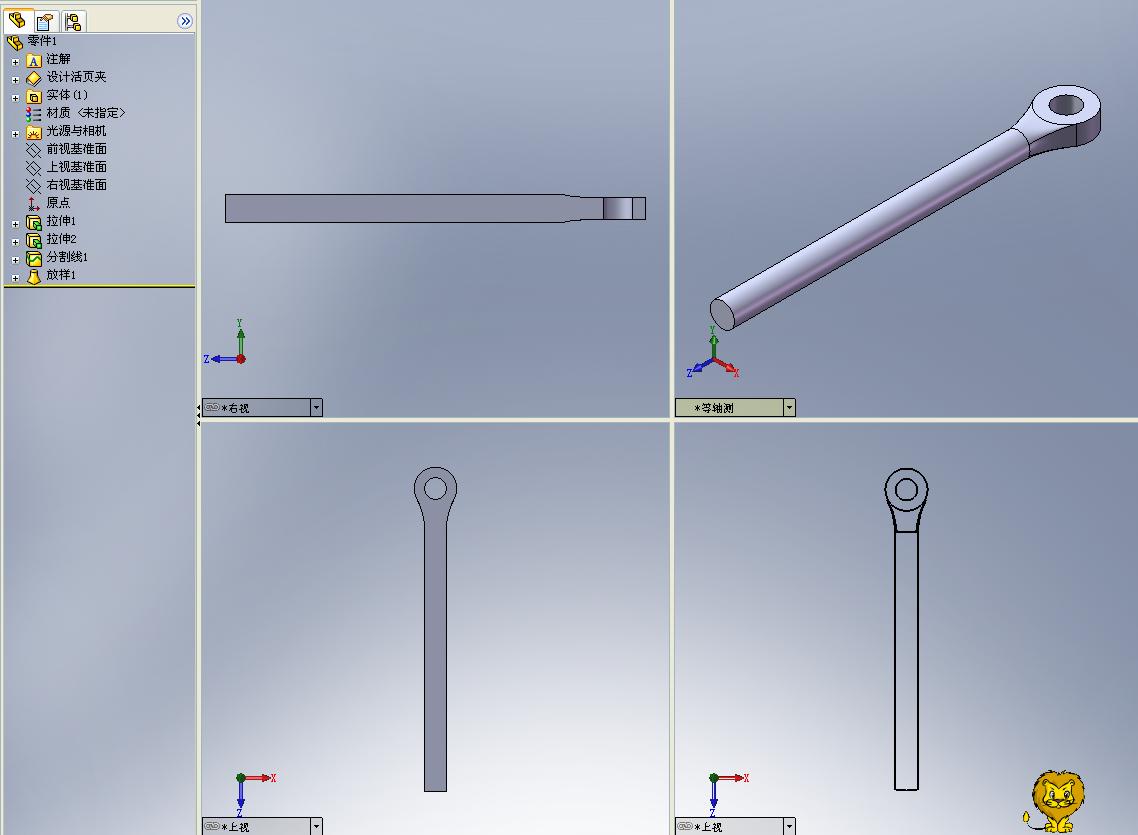

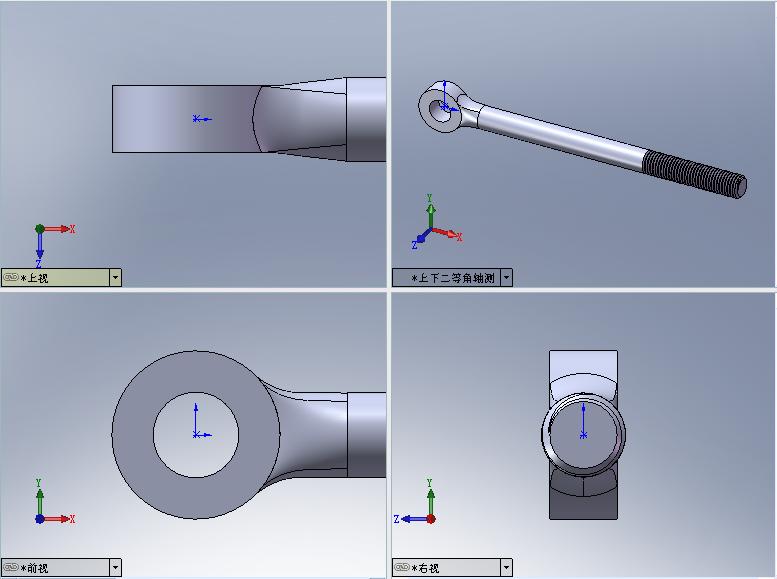

确如上面各位所说,楼主的图标注不全，就本人的理解作出的与上面那位不一样，供你参考！

hbycxam · 发表于 2007-8-21 11:49:13

原帖由 brightsjf 于 2007-8-21 09:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif& Y# u" e# U6 Y( C0 r
#10楼的大哥，我又碰到了放样的问题，不能形成特征，怎么办，我对放样和曲线等功能不太熟悉，有什么好的教程推荐？。。。。谢谢！

你的引导线是否建立了重合或穿透关系？关于这方面的教程在SW自带的帮助文件中有详细说明。

qjd2008 · 发表于 2007-8-21 12:41:44

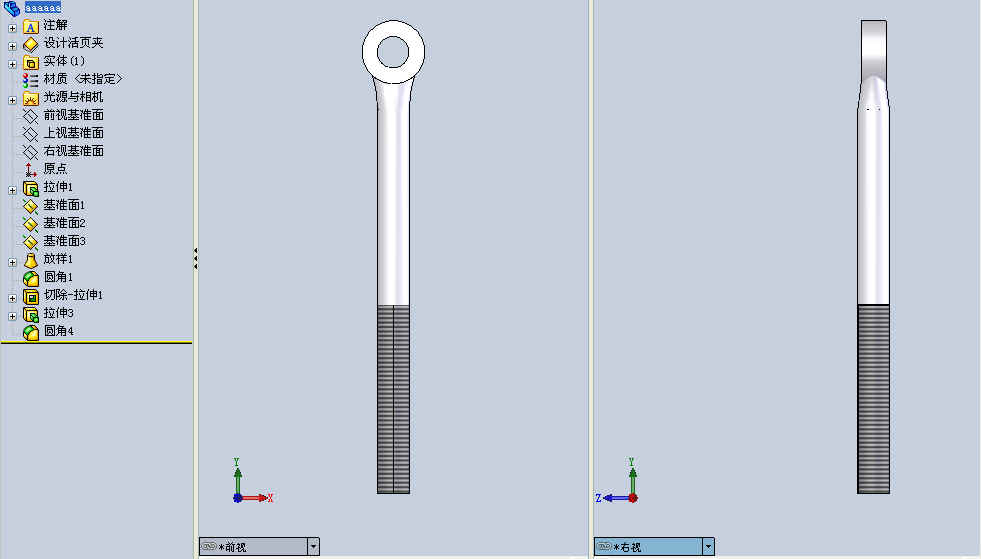

我来帮你做一个吧，完全的按图纸尺寸，全定义，图纸不缺任何尺寸的
2007PART

[ 本帖最后由 qjd2008 于 2007-8-21 12:44 编辑 ]

LXY890 · 发表于 2007-8-21 15:53:31

在草图中画个俯视图,然后用2D-3D试试看!
