管螺纹是如何画的？附图内详

冰火海岸 · 发表于 2007-8-27 21:40:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请问：

[ 本帖最后由冰火海岸于 2007-8-30 12:07 编辑 ]

fushuixiu · 发表于 2007-8-27 21:59:24

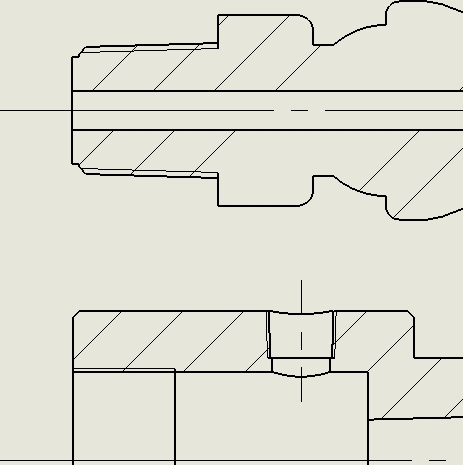

工程图中手工画二根斜线，不就好了！不必太较真的，因为只要能表达清你的含义就行了．

hahap · 发表于 2007-8-27 22:05:37

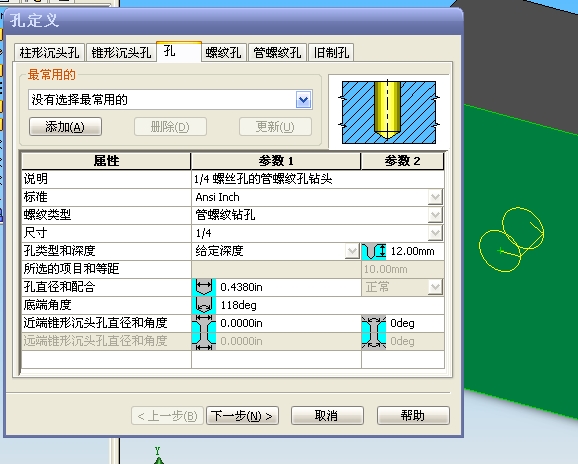

我在SW2005上可以看到有这样的选项.可出来的孔是没装饰螺纹线的,可以自己手动添:插入----注解----装饰螺纹线.

[ 本帖最后由 hahap 于 2007-8-27 22:07 编辑 ]

fushuixiu · 发表于 2007-8-27 22:15:51

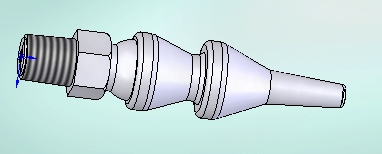

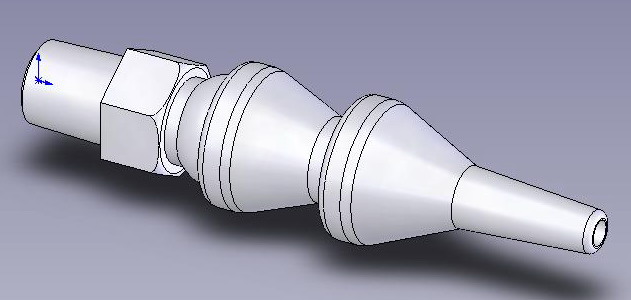

请问这个尾部1/8"管螺纹装饰线有没有办法添加啊！已上传模型文件，见附件。

冰火海岸 · 发表于 2007-8-27 22:33:34

原帖由 hahap 于 2007-8-27 22:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif% ?; ]! a- f$ h" `% v3 J% I
我在SW2005上可以看到有这样的选项.可出来的孔是没装饰螺纹线的,可以自己手动添:插入----注解----装饰螺纹线.

首先，谢谢你的帮助！
如果在平面上有孔按照你的方法可以添加。

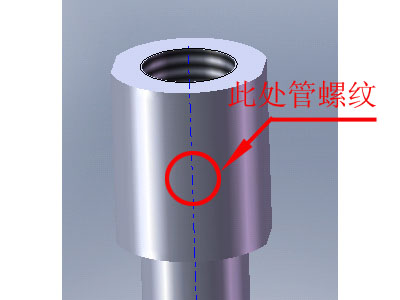

但是当你的孔在曲面或者圆柱面上面就不行了。

hahap · 发表于 2007-8-27 22:47:48

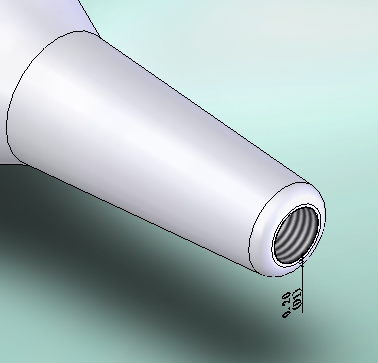

你看下这样行不,还有你的孔只有2.8大?
怎我自动生成出来的管螺纹1/8孔有8.2大呢?

fushuixiu · 发表于 2007-8-27 23:06:59

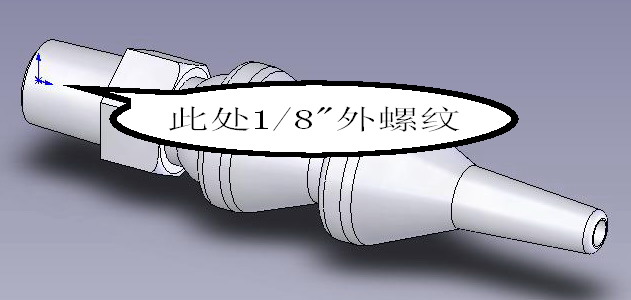

谢谢你啊!我没说清楚,是尾部的圆锥管螺纹的外螺纹,见图:

hahap · 发表于 2007-8-27 23:19:28

这样呢?行不?在插入-----注解-----装饰螺纹线-----点选外圆边线.

fushuixiu · 发表于 2007-8-27 23:25:07

聪明!对啊,怎么可以用这么一着啊!我一直是在工程图中划线的啊!好!好!谢谢.....

tajihu3397 · 发表于 2007-8-27 23:37:30

第2个零件外锥管螺纹装饰线，07里添加是可以，如果能在工程图中显示，只能是一直到下一面或通孔。指定的深度的装饰线工程图中没有显示，还不如在05中呢，上色显示正常。

3dportal_sky · 发表于 2007-8-28 08:48:24

学习了.在设计中曾遇到过此类问题.

bons2008 · 发表于 2007-8-30 13:15:13

好啊
又学习啦一招
谢谢楼主

gaojiaan · 发表于 2007-8-31 17:03:59

求救啊,我的是07的,怎么螺纹线显示不出来呢,修改楼主发的零件却是可以的,怎么回事啊

chenjun520601 · 发表于 2007-9-18 08:29:55

很不错呀，又学了两招画螺纹线的方法了，多谢楼上各位了

xy007 · 发表于 2007-9-18 10:01:30

我这里的三维一般也做出螺纹,为的是更直观

tigerdak · 发表于 2007-9-18 10:14:11

学到了，多谢各位。
