2个零件比较

jihua8028

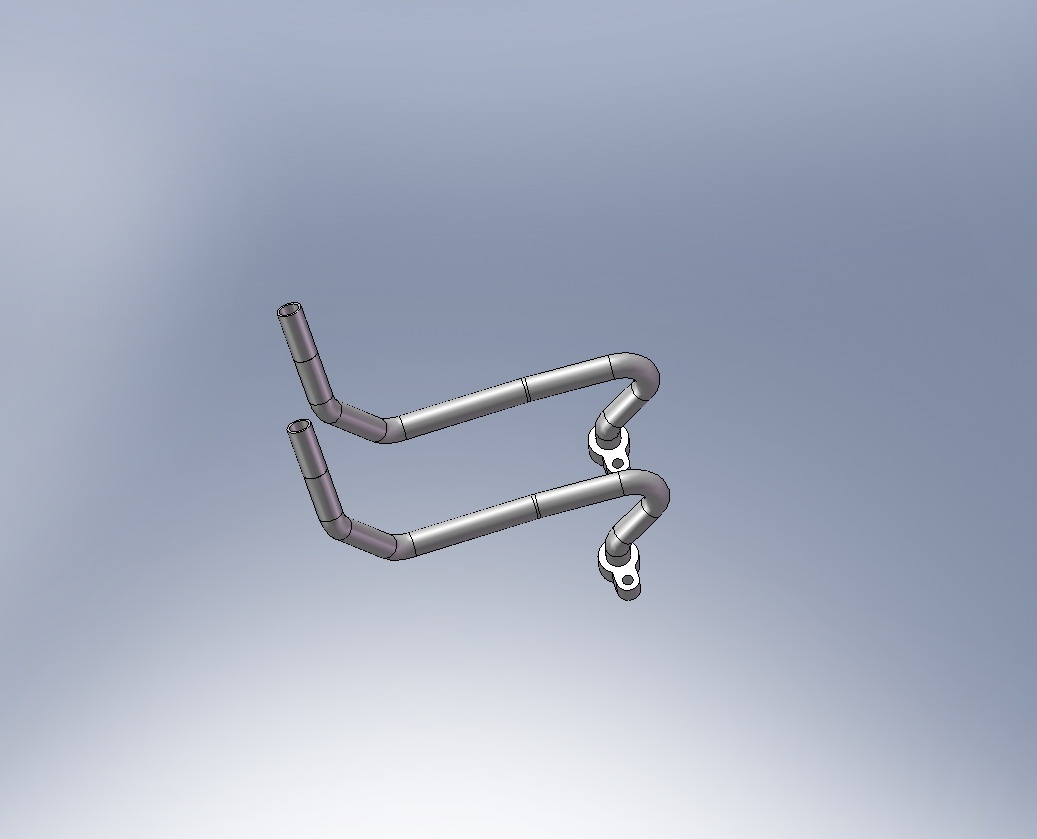

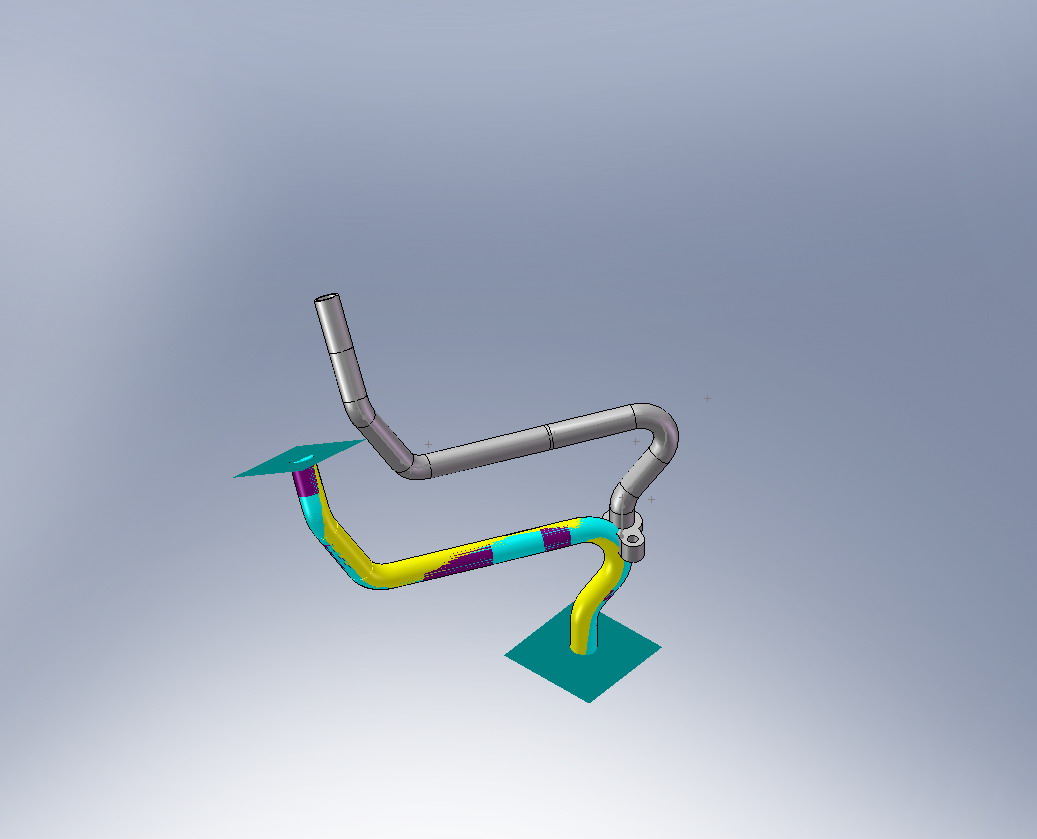

如图,一个是实际尺寸用三坐标测量出来的，一个是按图纸画的理论模型,怎么比较这2个三维实体的数据呢,SW软件
) C) d; m1 {  m0 ^5 z! s; q
8 D* H% i) C, t  o& d! I. \[ 本帖最后由 jihua8028 于 2007-9-5 16:26 编辑 ]

liweisky

这个还没有用过，我以前看见别人在ImageWare中用过

donaihua

你可试试在装配件里面将这两个零件同向装配后比较。

ldy188

楼主可以用两件中一个共同的面或线什么的进行定位（装配图中），定位点最好统一，这样在各个视图中即可看出两者的差别。如定好位后看前试图、做试图、上视图什么的都可以。斜面也可做辅助视图在观察。

8 {. Z0 X3 E. c[ 本帖最后由 ldy188 于 2007-9-7 11:45 编辑 ]

honey8000

你可以把其中的一个改一下颜色，把这两个件配合重叠到一起，看一下那个位置不一致再具体量一下

hbycxam

比较两个零件可以用SW的SolidWorks Utilities插件进行

hq002377

可将其投影成二维图后,对二维图进行重叠比较

jihua8028

原帖由 honey8000 于 2007-9-7 12:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
% a) Y0 _1 V+ l/ F& W2 a# l你可以把其中的一个改一下颜色，把这两个件配合重叠到一起，看一下那个位置不一致再具体量一下

我也想过用这样的办法，把2个实体叠在一起，然后用剖面看2零件的误差值，可怎么量呢？？

fushuixiu

将2个实体通过"移动复制实体"命令重叠在一起,通过"组合"命令中共同选项,留下重合的部分,将看到二者共同部分的实体.
另外你可以对实体进行特征识别,尽量识别出一些有用的特征,再做一些比较,这样应该比较合算.

" `. I; J4 @2 ?: n[ 本帖最后由 fushuixiu 于 2007-9-9 05:56 编辑 ]

徘徊

9楼说的是布尔运算吧，我平常是装配到一块后来用干涉检查的，这样还便于修改。
