问一个视图的问题和转换问题

ralphqu

小弟初学SW，觉得这个软件的界面设计的很友好，小提示对新手来说显示的很及时而且很有用。但是在使用过程中还是遇到一些问题：
( x$ Q- Z- j9 E0 Q, m
& g8 A9 N3 f* {) d6 e; ~3 e1.  3D建模中，如果选择的不是默认的视图角度比如“前视”“等轴侧”等，那么只要一旋转就会发现模型边线出现很多锯齿，不知道如何才能改善显示效果？如何自定义视图角度并且保证不发生锯齿？

! R1 Z' p* k% b# R5 K0 r2.  装配体导入到Pro/e之后，先前限制的配合都消失了，如何能保存住这些配合特征呢？
7 V( @" J7 |1 I/ _& R
3.  SW2007导出对应格式的文件到Pro/E，CATIA，ANSYS---这些软件需要至少到升级哪个版本才能打开SW导出的对应格式（因为学校机房没有最新版本的软件）？可以继续编辑不？


谢谢各位大侠~

gnosgnahz

你说的锯齿好象没见过！改变显示效果只有去选项改变图象品质了！
5 A% D- m$ {( p不同软件无法保留原有的装配关系。
* R6 j: Z9 x; c; t$ c# D文件导出常用x_t格式，无需版本，无法继续编辑。

ralphqu

谢谢ls。关于锯齿图

等轴侧：

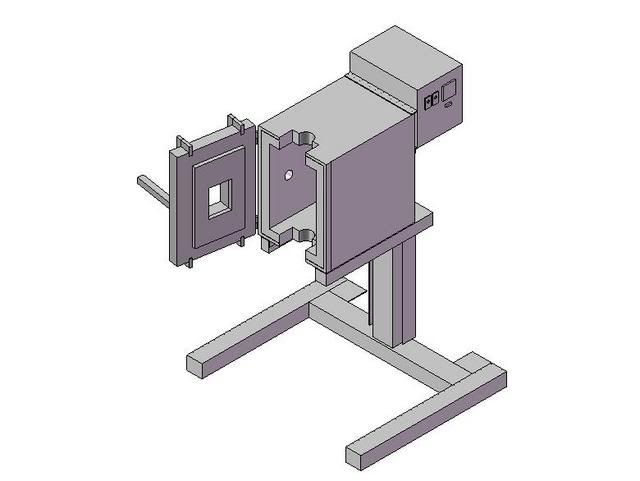

http://i104.photobucket.com/albums/m171/ralphqu/chamber1.jpg

: ?0 n( @, a$ Y  r% m任意其他角度：

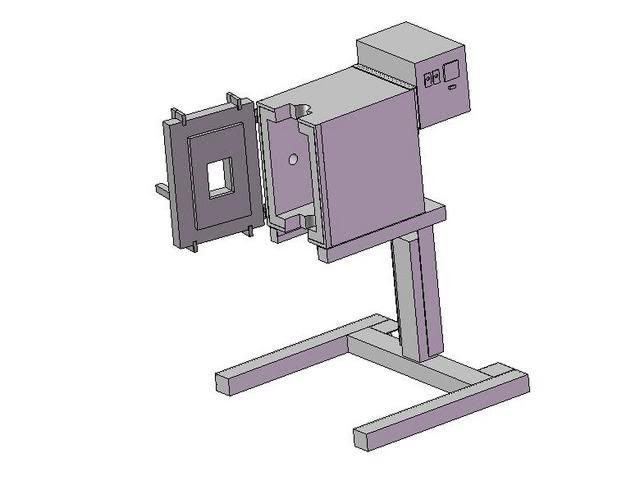

http://i104.photobucket.com/albums/m171/ralphqu/chamber.jpg
( K7 y2 a1 p2 Y0 i/ S( H, ~
: m2 R6 |. }% @9 j' z6 C! @3 @) e0 Y; c可以看到第二幅图凡是直线的地方都很毛毛草草的。关于品质的选项我试了也没什么作用。是不是TFT显示器的原因？
' E! U2 A0 C) D7 W: t
8 n  X8 f: N+ I  H" Z& a6 S另外，因为我想其他人用ANSYS可以进行后期编辑（系里只有ANSYS），但是我用的是SW建的3D模型，所以想问那个版本兼容性的问题。并且希望别人可以用ANSYS继续进行模型修改。

gneful

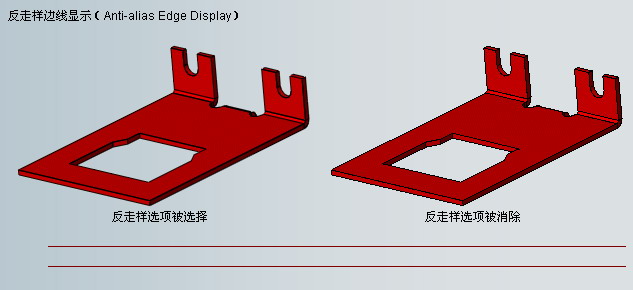

想要画面精致的话，打开反走样边线选项。
* y+ J+ G# M; F& z, e3 ^- o; B0 N, p* P
SW导出模型时，可以设置导出文件版本的，所以主流的软件兼容都没问题。
- A7 L" w  H, n0 A. L& R4 x, f, g
[ 本帖最后由 gneful 于 2007-9-12 09:08 编辑 ]

ralphqu

victory: :victory:
谢谢谢谢~真的是酱紫！
