渐开外花键图纸求助

薛勇 · 发表于 2007-9-12 17:01:54

您需要登录才可以下载或查看，没有帐号？注册

x

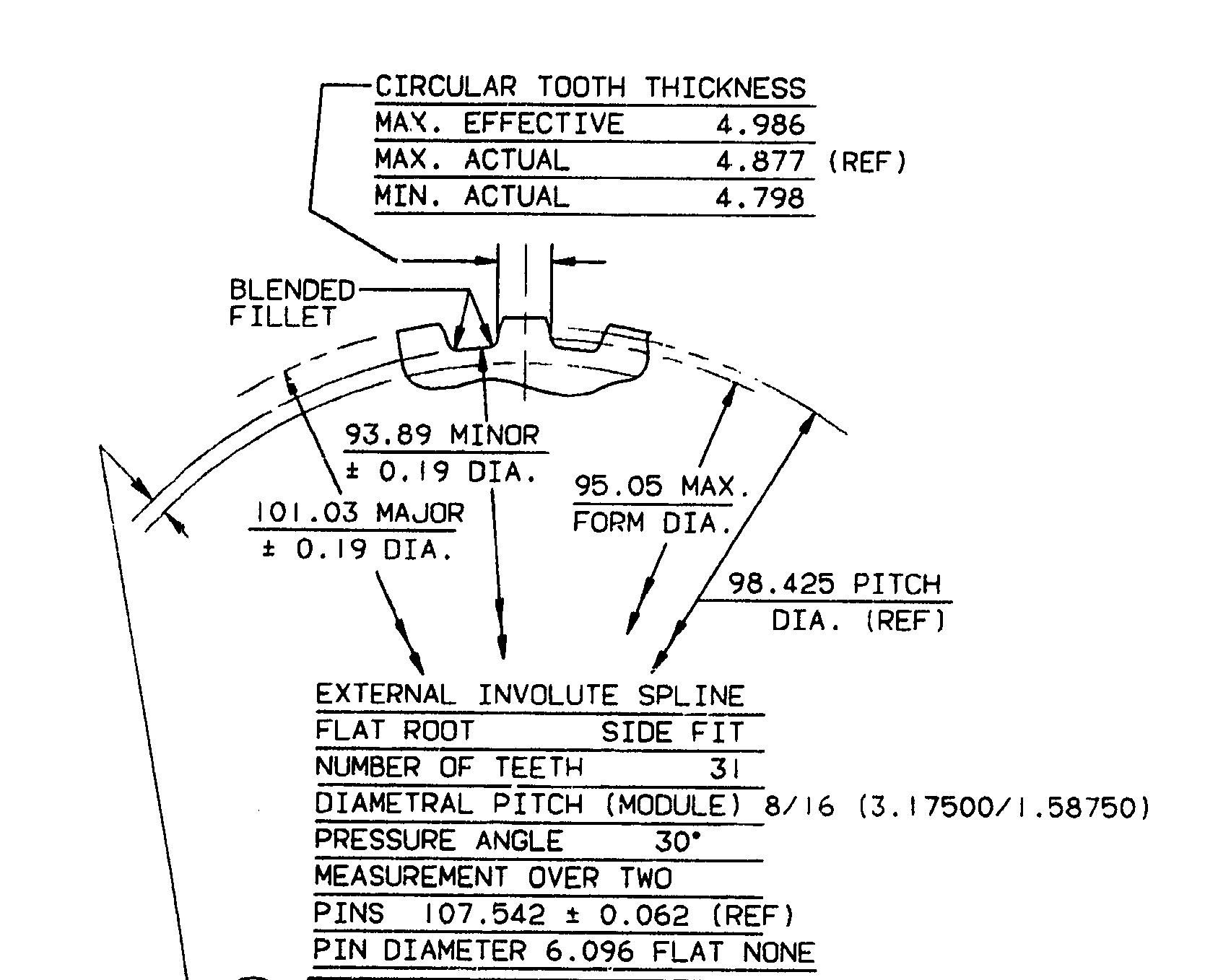

图纸上关于模数的描述不明，请高人指教

hero2006 · 发表于 2007-9-12 21:48:58

双径节制渐开线花键，模数为3.175/1.5875，具体计算参见标准
英国双径节制30度花键标准：BS3550-1963
http://www.3dportal.cn/discuz/viewthread.php?tid=267787
美国双径节制30度、37.5度、45度花键标准：ANSI B92.1b-1996
http://www.3dportal.cn/discuz/viewthread.php?tid=110446

xiaoyaoshusheng · 发表于 2007-9-13 08:21:00

这个图纸参数非常简洁明了，估计是楼主没有接触过英制花键的缘故，参考楼上提供的标准，其实你如果你不是自己做花键，要不要标准无所谓了，因为参数已经齐了。

薛勇 · 发表于 2007-9-14 08:02:25

非常感谢各位帮助！
确实是第一次做，老板啥活都接，没办法！
