冲模开裂了

安培表 · 发表于 2007-9-15 08:33:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

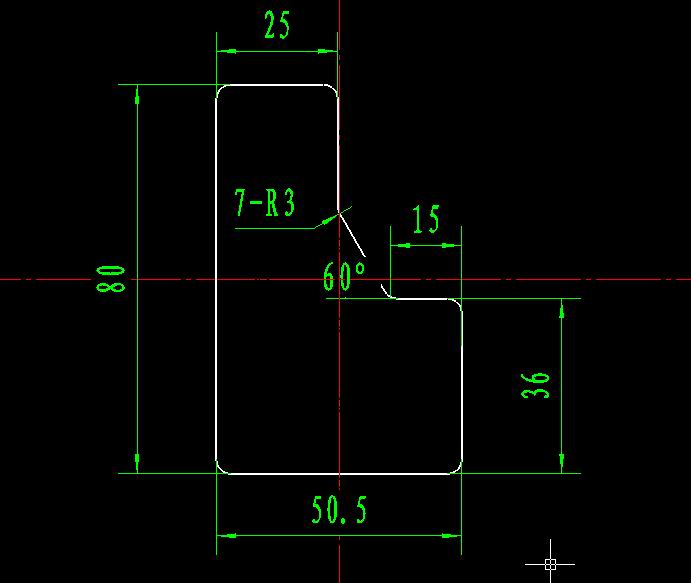

角板冲摸，单边间隙0.3mm，间隙留在了上模，材料Cr12,热处理硬度为HRC 50-55，但是加工了几百个够，下模具开裂，角板材料：SA-387G12.CL1，厚度6mm,请教哪位大大能告诉我怎么回事啊，怎么解决啊，是不是间隙留小了，急，谢谢

mr.lee · 发表于 2007-9-15 08:58:10

楼主最好给出凹模图以及凹模开裂位置，信息清楚了大家就好帮你分析了。

安培表 · 发表于 2007-9-15 11:32:14

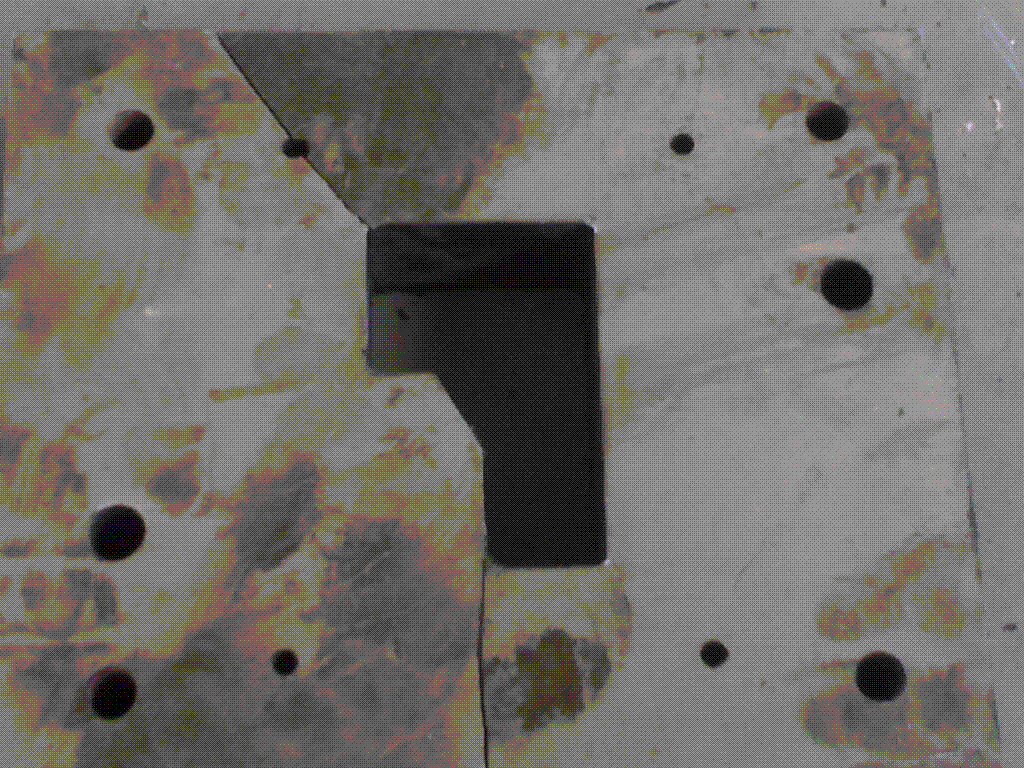

开裂位置。下模尺寸就是工件尺寸，间隙留在了上模

安培表 · 发表于 2007-9-15 11:44:31

本人不是模具的科班出身，需要学习的还有太多，所以希望各位大大能个给我指点，告诉我解决的方法，万分感激！！！！

xiaoxiao88 · 发表于 2007-9-15 14:07:05

我们以前也碰到过前问题模板从角处开裂！我不知道你冲压的材料厚度是多少以及开裂的模板厚度是多少？我们的解决方法是：1.模板厚度加厚 2.同客户检讨把内R角加大 3.模板材质选用韧性较好的 4.模板热处理后进行超冷或深冷加工 4.建议模板R角附近不要有孔以及离孔太近
我们采用上方法后模板都没有开裂了，我们冲压的材料厚度为4.0mm 以上是我们的一些参考看看哪位师付有最好的高见？

安培表 · 发表于 2007-9-15 14:27:50

楼上的大大，我冲压的材料厚度6mm，开裂的模板厚度41mm，请教一下，你所说的韧性较好的材料能推荐一个吗

dg_1979 · 发表于 2007-9-15 20:59:08

我觉得模具的开裂就是模具材料和热处理工艺两方面的问题。你所选的厚度41是够的。可能是热处理没处理好，残留的内应力太多。况且一般HRC是58--60。还有间隙有点偏小，一般3MM以上取料厚的15%。这是Q235的板材。你那种材料我没见过。修改方案1，加大凹模尺寸。2，开裂处用线割镶块。3，也可以用螺丝螺杆拧紧或热套。

dg_1979 · 发表于 2007-9-15 21:02:30

我以前冲过10MM厚的产品哦，模具材料用CR12MO1V1最好了，寿命长点，得看产品的批量了。

chenqfu · 发表于 2007-9-15 21:17:33

SA-387G12.CL1，厚度6mm,
1,间隙太少.6MM的材料一般按15%-20%的料厚计算.
2.CR12的热处理问题.一般情况要58-62HRC.由于料较厚应热处理到55-58HRC.
3.凹模外形加热红套.起凹模的保护作用.
4.如果凹模刃口是直刃不要留的太厚,如果是斜刃口,则间隙需适但放小些.

星雨 · 发表于 2007-9-16 23:05:10

我个人认为原因：
1、凹模孔边距较窄，落料型腔下部未消气，是造成涨破的关键；
2、其次，可能是模具材料和热处理工艺方面的问题；
3、再者，间隙的确取得太小了，至少双边按15%；

china_jxp · 发表于 2007-9-17 11:47:42

1、凹模再加厚一点，到50以上。
2、凹模做成圆的外形，热套保护圈。

[ 本帖最后由 china_jxp 于 2007-9-17 13:37 编辑 ]

lixinshui · 发表于 2007-9-23 20:30:02

可将模具材质改为DC53看看,以提高韧性

星雨 · 发表于 2007-9-24 19:54:05

原帖由 china_jxp 于 2007-9-17 11:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ u9 ^; i. l$ d- @
1、凹模再加厚一点，到50以上。7 {# Z9 Q8 _* x" I
2、凹模做成圆的外形，热套保护圈。
3 [$ \! F9 X+ `0 ~

---------------------------------------------------------------------------
1、凹模Cr12MoV，热处理HRC58-62,回火3次，才能保证模具钢的韧性。厚度30-40mm足够了，不能不顾成本哦。
2、工件落料型腔若是圆形或圆弧形，凹模外形可以作成圆形。否则要保证孔边距的宽度，凹模才能有足够强度。一般，冷挤压模具才常用热套保护圈。

[ 本帖最后由星雨于 2007-9-24 19:59 编辑 ]

风雨交加 · 发表于 2007-9-24 22:45:46

我认为应该选用韧性好的材料，还有应该把内Ｒ角加大，模板加厚．间隙调大些，注意避位．

星雨 · 发表于 2007-9-25 20:32:49

首先，加大内Ｒ角肯定会降低应力集中，这不容置疑。可是，内Ｒ角尺寸由产品决定，不能随意更改的哦。
至于选用韧性好的材料，冷作模具钢当然是越高档，韧性、耐磨、抗冲击等方面性能越好了。比如：Cr12Mo1V1（即SKD11）就比Cr12MoV好得多。可是价格就高了一半哦。

[ 本帖最后由星雨于 2007-9-25 20:33 编辑 ]

china_jxp · 发表于 2007-9-26 09:53:32

加了就知道不裂了，冷冲模也是可以加保护圈的，特别是冲压厚材料的时候。

zhhandzjj · 发表于 2007-9-26 12:46:21

提示: 作者被禁止或删除内容自动屏蔽

xxllzl521 · 发表于 2011-3-23 12:44:41

选材料出了问题吧。

luotaosheng · 发表于 2011-3-27 15:20:08

楼上都说的有道理

chinazws · 发表于 2011-4-22 20:45:40

1、凹模再加厚一点，到50以上。0 Q5 d9 _% l, S# u
2、凹模做成圆的外形，热套保护圈。* W% p8 T% t3 `1 X

; h; k6 q4 H- h8 _1 X9 \
; J0 R( g9 w" I0 a[ 本帖最后由 china_jxp 于 2007-9-17 13:37 编辑 ]- k& l) U% @8 D6 d8 X4 a( K
china_jxp 发表于 2007-9-17 11:47 http://www.3dportal.cn/discuz/images/common/back.gif

这种做法，我在一个公司见过，他们也是冲的6MM左右的材料，同时热套的时候方便点

		自动登录	找回密码
密码			注册

通知

[已解决] 冲模开裂了

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

评分

评分

评分

评分

参考意见供你参考

评分

评分

评分

评分

回复 #13 星雨的帖子

浏览过的版块

zhhandzjj zhhandzjj 当前离线积分 1021 UID 144753 主题在线时间小时注册时间 2006-6-12 头像被屏蔽	发表于 2007-9-26 12:46:21 \| 显示全部楼层来自：中国江苏苏州提示: 作者被禁止或删除内容自动屏蔽

	回复支持反对举报

通知

[已解决] 冲模开裂了

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

评分

评分

评分

评分

评分

参考意见供你参考

评分

评分

评分

评分

回复 #13 星雨 的帖子

浏览过的版块

回复 #13 星雨的帖子
