怎么在圆面上定位螺纹孔位置？

bingshan · 发表于 2007-9-24 09:06:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我想在一个圆的外圆面上用导型孔画个内螺纹空怎么也定不了位置，请大侠帮忙下！偶不会发图。。。。

:funk:

gnosgnahz · 发表于 2007-9-24 09:27:40

应该可以的啊！标尺寸啊！~

hahap · 发表于 2007-9-24 09:44:54

可以通过做辅助线加以标注尺寸来约束,具体:

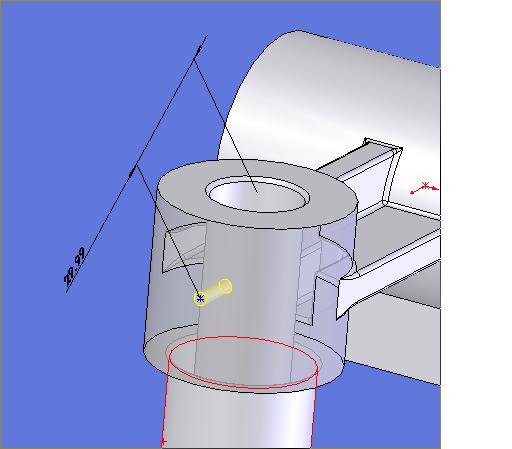

bingshan · 发表于 2007-9-24 09:51:17

标注就这样啊！怎么定位啊！我要在这个圆面上定位啊！

bingshan · 发表于 2007-9-24 09:55:23

看不懂啊！！郁闷！你的还是2008的，哎基础不够扎实。。。

bingshan · 发表于 2007-9-24 09:57:07

不是拉伸切除啊！是孔向导那个啊！

hahap · 发表于 2007-9-24 10:20:50

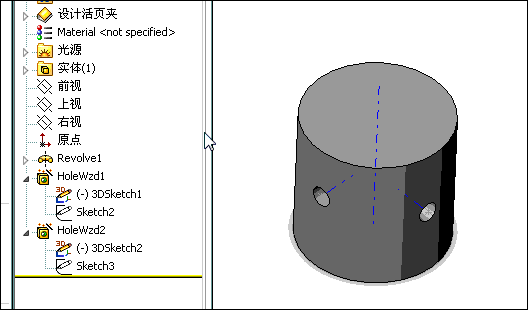

我所做的也是异形孔特征做的,是用SW2005
可以编辑3D草图点和外界的边线或点加上标注来定位.

[ 本帖最后由 hahap 于 2007-9-24 10:30 编辑 ]

lizujun1975 · 发表于 2007-9-24 10:26:08

我通常情况下是这样做的，不好定位的先做个拉伸切除，再用异型孔向导的同轴定位，方法够笨的，嘿嘿！

lycheng · 发表于 2007-9-24 10:31:57

我平时的做法是建基准面,然后添加关系,我不会屏幕录象,没办法传.

bingshan · 发表于 2007-9-24 10:42:19

晕！自己费了好大的力气终于弄好了哈哈

:lol:

ahzheng · 发表于 2007-9-24 11:29:32

建议做出垂直与孔轴线的参考面,然后在合适间距的参考面上打螺纹孔

WYQCAD · 发表于 2007-9-25 12:29:52

可以在参考面上进行标注阿

heyantian · 发表于 2007-9-25 12:36:26

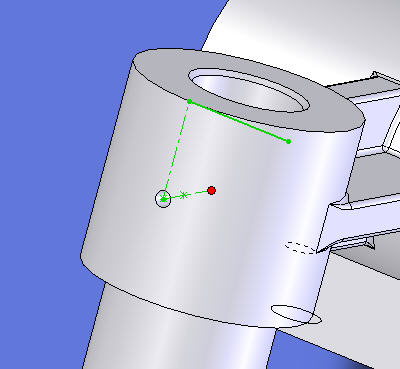

原帖由 bingshan 于 2007-9-24 10:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( S7 }$ i5 K2 D& I9 X# t582455/ L$ t$ {$ X: l
晕！自己费了好大的力气终于弄好了哈哈 :lol:

不需要画这个线条来帮助尺寸定位，你直接标注点与这边的面即可。注意如果你标注点与这侧的边线的话，由于这个点是三维空间点会给你显示点到圆的尺寸导致无法准确定位

hbwalter · 发表于 2007-9-25 20:50:54

标注的时候选侧面或边线
