剖视图在零件尺寸变更后更新不正确的问题解决办法

heyantian · 发表于 2007-9-29 09:57:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

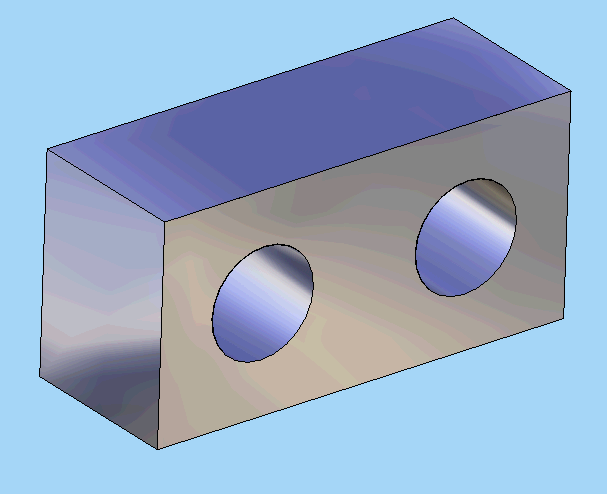

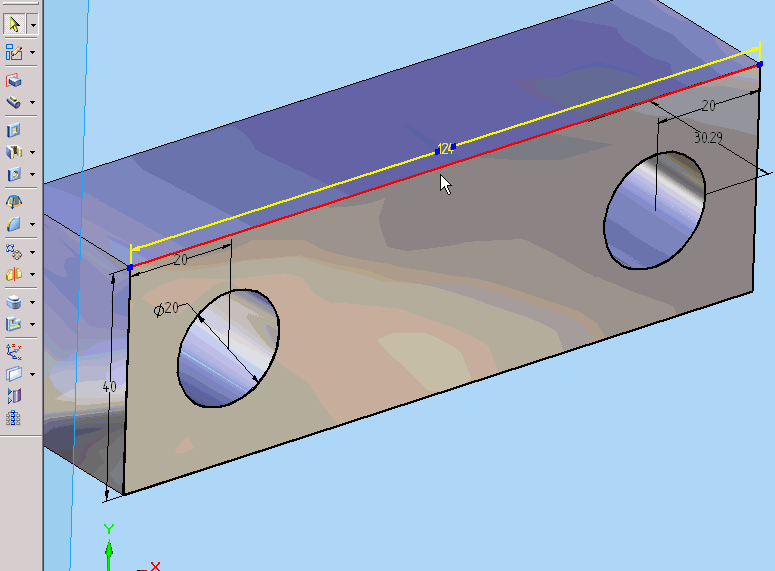

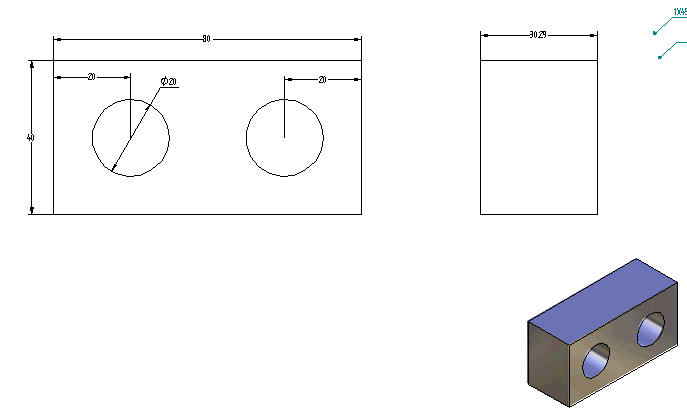

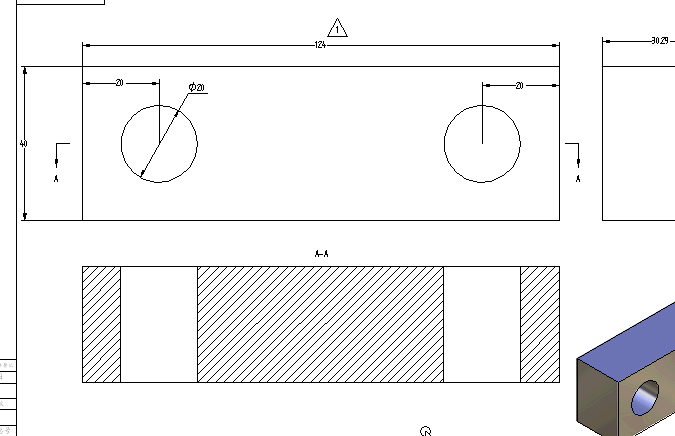

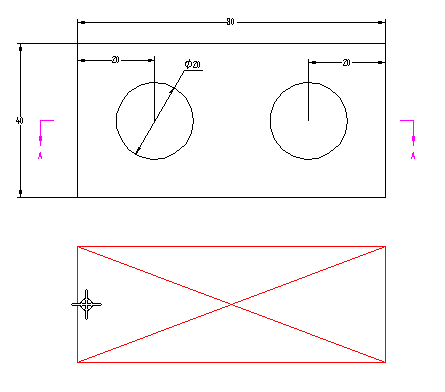

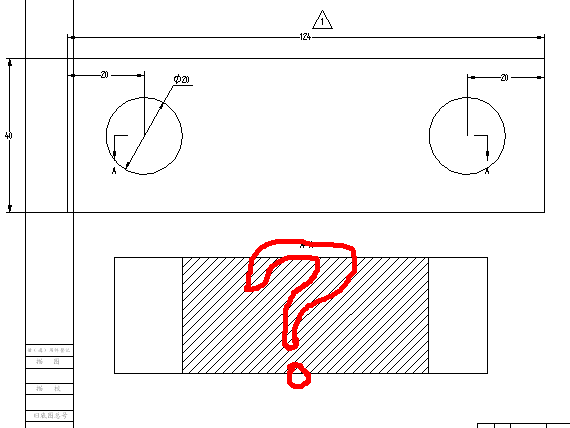

我们在创建了剖视图后，当修改原模型后进行图纸更新经常会发现剖视图没有没有像我们想象中那样自动正确更新，那么如何避免这种情况呢？

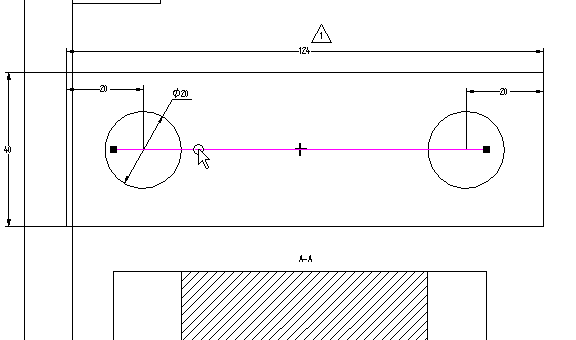

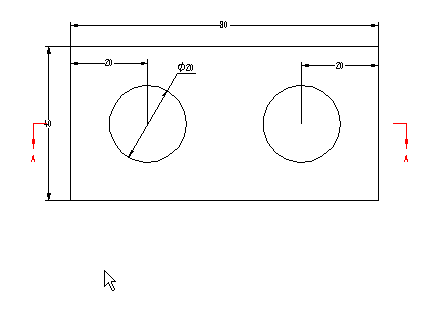

方法就是在绘制剖切线后对剖切线进行约束

xp4525244 · 发表于 2007-9-29 10:06:10

好东西~~谢谢斑竹
有个问题~~~这个定义在那里~~是不是像草图一样标注呢？

che-zp · 发表于 2007-9-29 10:21:45

太不智能了，应该自动识别

heyantian · 发表于 2007-9-29 10:55:34

目前好像没有能自动识别的，再说有时太智能了反而会给我们带来更多的限制的，呵呵

下面我们看看同一个内核的ＳＷ是怎么处理的．

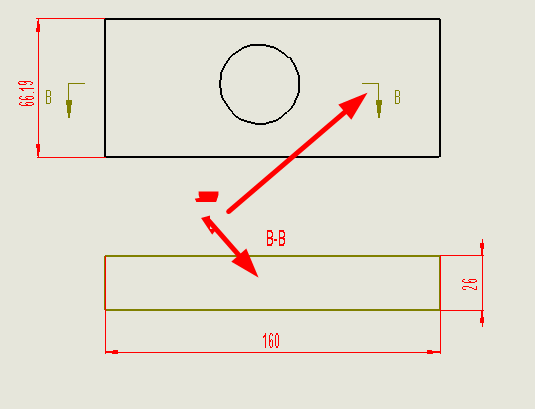

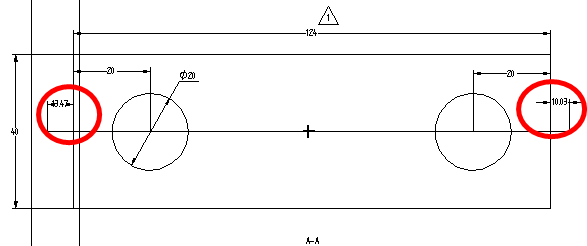

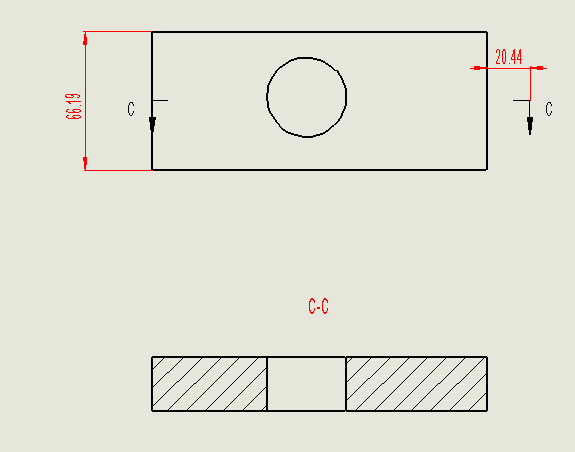

相对来说在ＳＥ中你只需要在绘制剖切线后添加两个端点的约束即可实现自动正确更新，应该说表现出智能的成分了．ＳＷ中也可以加尺寸约束但默认会显示出来，如果你手动隐藏了下次修改又需要让它显示出来以便进行修改
