在工程图中怎样标注曲线

阿郎 · 发表于 2007-10-2 23:16:15

您需要登录才可以下载或查看，没有帐号？注册

x

请问各位,在工程图中怎样标注曲线.

[ 本帖最后由阿郎于 2007-10-2 23:26 编辑 ]

zwx313 · 发表于 2007-10-3 14:51:27

你的曲线是什么要求的根据控制点画的还是圆弧相切呢

hbycxam · 发表于 2007-10-4 15:38:30

如果是样条曲线,看其它高手有什么高招

mr.lee · 发表于 2007-10-4 18:21:41

最好在设计3D零件时在草图中加注约束尺寸，这样在工程图中就可以自动添加了！

阿郎 · 发表于 2007-10-4 21:49:52

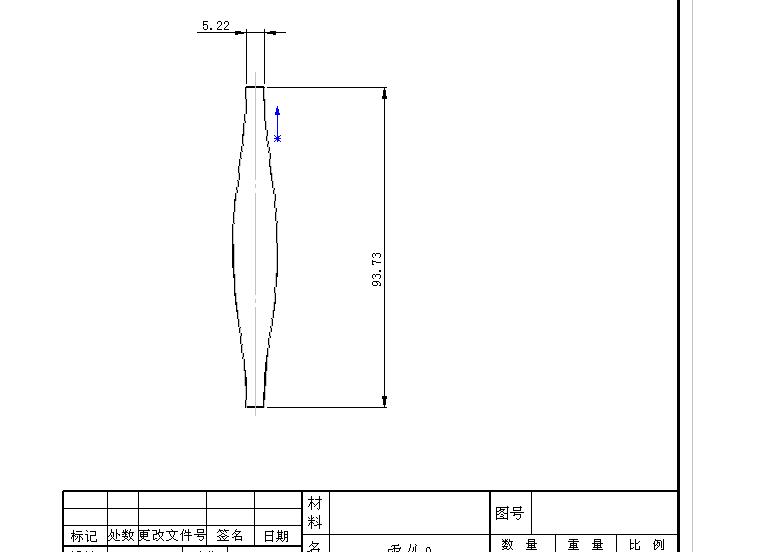

这是一个板金件的展开图.
这是一个样条曲线,不知在工程图中能否标注,?怎样标注?

阿郎 · 发表于 2007-10-6 10:36:06

怎么没有高人出来指点一下呀,

qpadpiom · 发表于 2007-10-6 10:59:10

我都想知道！等！

lcshjsb · 发表于 2007-10-6 11:31:54

我心里憋的难受,高手.......

tangyu · 发表于 2007-10-6 11:50:21

这一般都是自定义一个XY坐标在图纸或表格中进行标注
