工程图（螺纹）

nishuihanjian · 发表于 2007-10-6 14:02:04

您需要登录才可以下载或查看，没有帐号？注册

x

我用的是UGNX4，我选首选项→视图→螺纹，然后设定为ISO简化
但是出工程图的时候，图纸上螺纹还是那种3D的详细的表达方式。请问是什么原因？
在线等回答。谢谢各位老大。

nishuihanjian · 发表于 2007-10-6 14:23:39

沉了，没人回答吗？

阿帕奇 · 发表于 2007-10-6 14:54:07

造型也是简化的吗？

JULY97620 · 发表于 2007-10-6 15:08:57

造型是示意的，工程图里就能按ISO形式出。

beyond2009 · 发表于 2007-10-6 21:34:51

那是因为你建模的时候用的"仔细"!

nishuihanjian · 发表于 2007-10-8 11:23:57

我不知道你问的造型是不是简化的
这句话是什么意思，我是在建模环境里，不过用第一种加工螺纹的方法也就是说不用详细加工的方法的话出图时是2维的GB制图画法，但是在建模还经里看不到螺纹只是一个虚线圆柱看不到牙。
UG造型是不是就是建模环境的意思？

luohuayu · 发表于 2007-10-8 15:47:45

看看用的是这个吗，应该没有问题的。

luohuayu · 发表于 2007-10-8 16:34:52

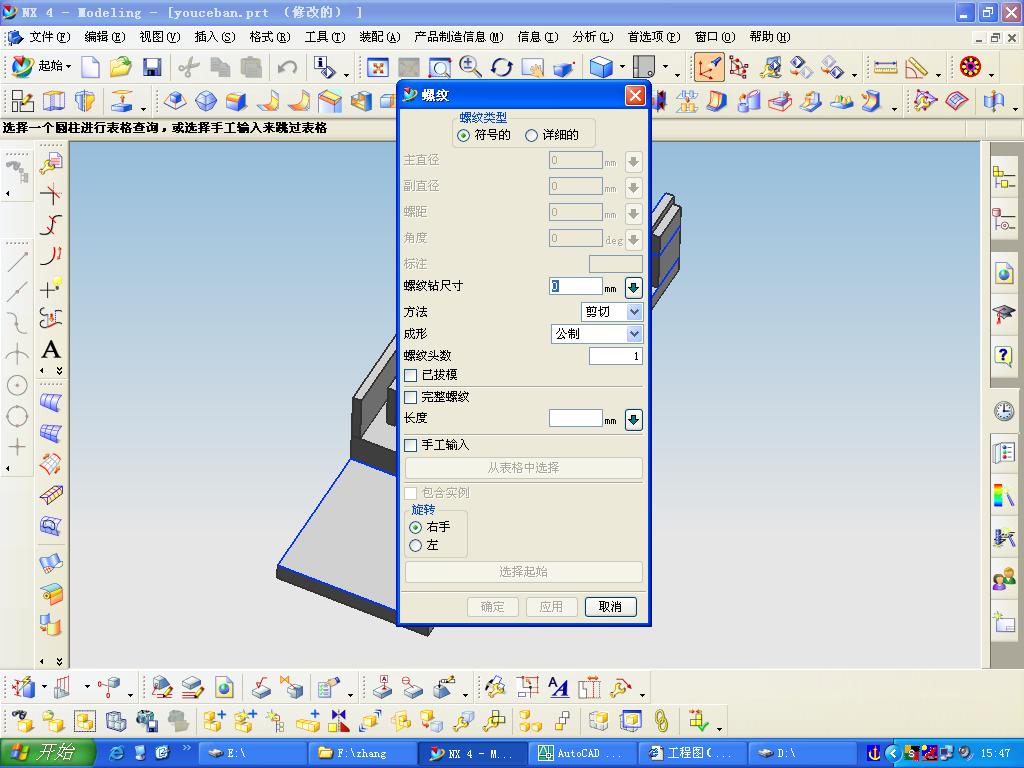

楼主看一下是不是这个原因啊？选的时候一定要选正啊。

tankfly · 发表于 2007-10-8 20:17:27

生成螺纹，选符号的，在3D介面看到螺纹只有虚线圆，这时候进入制图，螺纹生成标准的二维表达方式，如果要追求3D模型美观，螺纹选成详细的，那在制图里面生成的螺纹就是那种样式了，光选制图首选项里面好象没什么用
