扫描可以画出这种造型吗?

yuezhengshong · 发表于 2007-10-10 14:29:48

您需要登录才可以下载或查看，没有帐号？注册

x

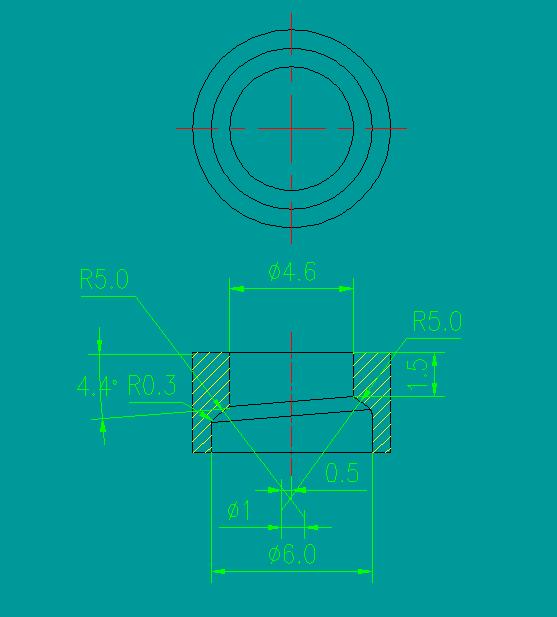

下面的图中,有度数的R5及Φ6的尺寸(不包括Φ4.6的孔),我用扫描+拉伸切除2步可以做出来,但是用扫描一步做不出来,请问高手,扫描能否实现这个造型??想了很久,都没找到....恳请高手帮忙!!!

[ 本帖最后由 yuezhengshong 于 2007-10-11 17:05 编辑 ]

yuezhengshong · 发表于 2007-10-10 14:33:40

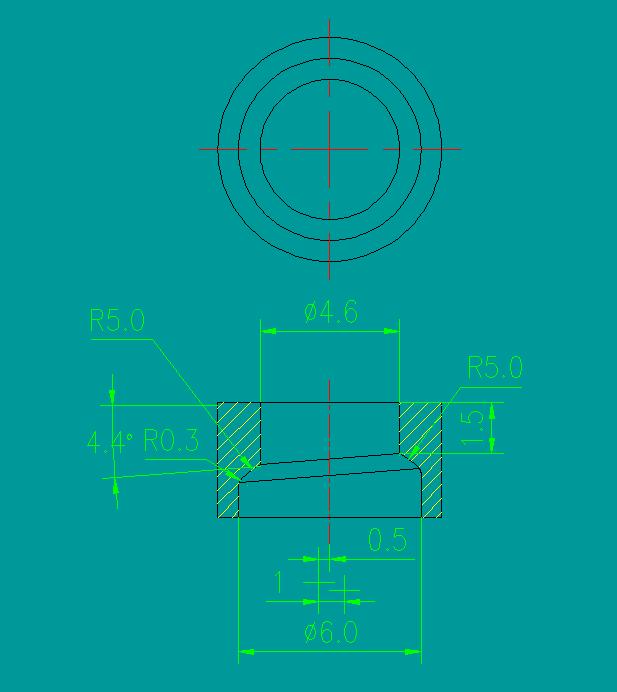

补充一下,上面的图有点问题,R5的圆心是在一个Φ1的圆上变化的.

chenjun520601 · 发表于 2007-10-10 16:16:14

5.0的圆弧和上面内壁的那条直线有圆角过渡吗？两个5。0的圆弧是否同心？

yuezhengshong · 发表于 2007-10-11 08:11:37

有R0.3的圆弧过渡,R5的圆弧不同心,圆心是变化的

chenjun520601 · 发表于 2007-10-11 08:37:37

那样的话，它的总高度应该就是个变值了！

yuezhengshong · 发表于 2007-10-11 08:57:32

是的,R5的圆心轨迹应该是一个空间的椭圆.

chenjun520601 · 发表于 2007-10-11 09:23:21

噢，楼主能不能把你两步做出来的实体传上来看一下？

yuezhengshong · 发表于 2007-10-11 09:52:59

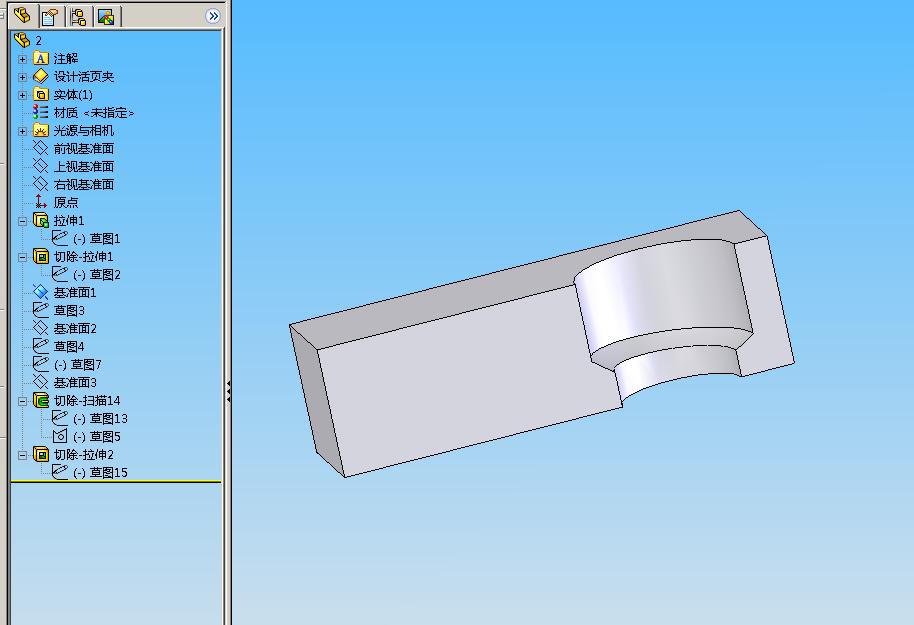

2.rar (387.07 KB, 下载次数: 10)

yuezhengshong · 发表于 2007-10-11 12:55:12

没有人知道么?再请哈高手撒!!

w_hs1 · 发表于 2007-10-11 15:07:31

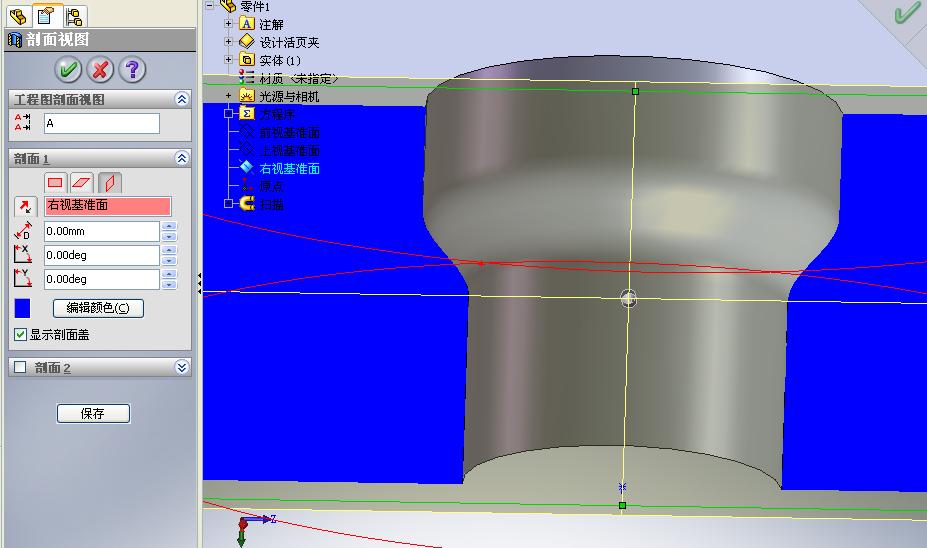

这样可以吗？

yuezhengshong · 发表于 2007-10-11 15:42:32

好像是的,能把PART文件传给我看看吗?

w_hs1 · 发表于 2007-10-11 16:07:00

原帖由 yuezhengshong 于 2007-10-11 15:42 发表 http://www.3dportal.cn/discuz/images/common/back.gif; j$ q9 {! b D# l# T2 a4 U
好像是的,能把PART文件传给我看看吗?

当然可以。

hahap · 发表于 2007-10-11 16:25:42

good 从不老的零件中学习啦,唉自己学艺不精呀,就是没想出来

chenjun520601 · 发表于 2007-10-11 16:47:47

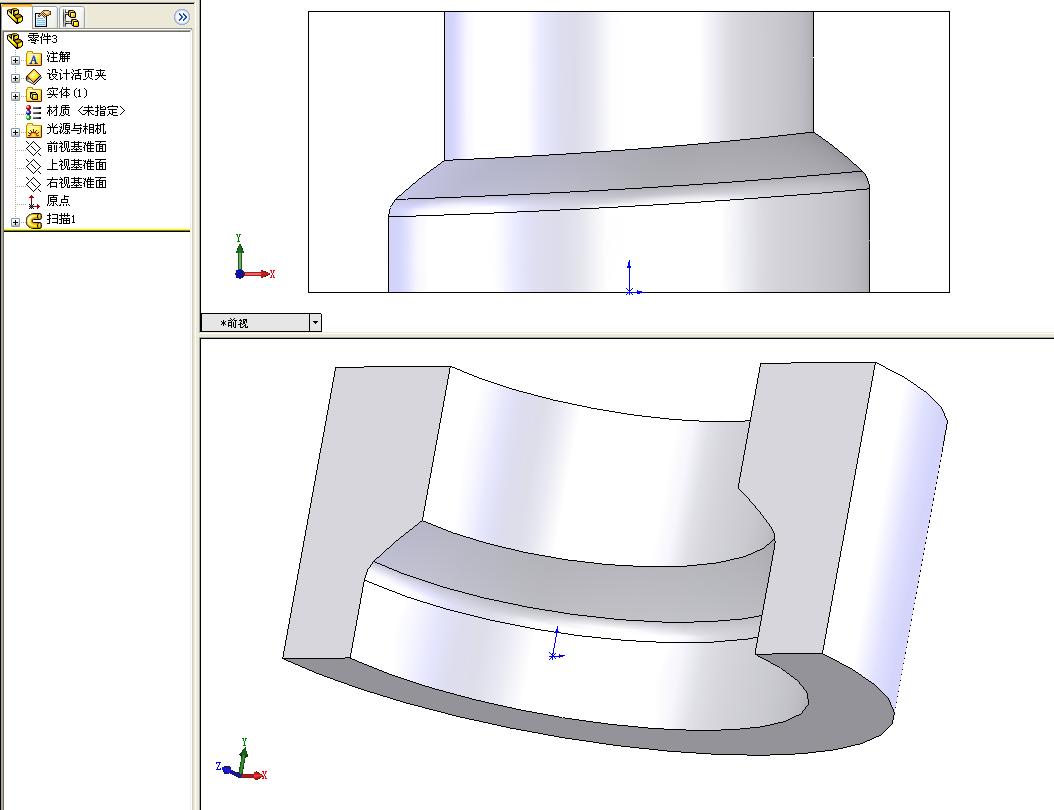

不知道楼主要的是不是这种形状？

[ 本帖最后由 chenjun521208 于 2007-10-11 16:56 编辑 ]

yuezhengshong · 发表于 2007-10-11 16:57:44

确实厉害.多谢多谢!不过我有点看不懂,w_hs1 ,您是通过什么计算,用直径16的圆引导后,刚好能成角4.4度呢?不好意思,有点笨,另外,这个拉伸的扫描换成切除的扫描应该也可以的吧,我先试试,感谢!!!!

yuezhengshong · 发表于 2007-10-11 17:03:37

应该是这样的,不过,我看你们好像都是直接用扫描,都不是切除扫描,我想的是模拟刀具一样的轨迹,所以用切除扫描的,不知道我说的对不对,不过确实很高兴,因为确实能用一步扫描做出来,想了很久都没找到办法.感谢.并感谢大家!

yuezhengshong · 发表于 2007-10-11 17:23:51

又仔细看了下,终于明白了!多谢多谢!

w_hs1 · 发表于 2007-10-11 17:52:30

原帖由 hahap 于 2007-10-11 16:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 T6 z5 r: T ^/ W2 F' a' A0 Igood 从不老的零件中学习啦,唉自己学艺不精呀,就是没想出来

hahap 朋友客气啦，我从你的许多帖子中也学到很多东西啊。

gneful · 发表于 2007-10-11 17:58:35

向不老叔学习

meiguihai · 发表于 2007-10-11 18:28:48

做螺旋线怎么样，试？

zwx313 · 发表于 2007-10-11 20:18:46

终于明白了!多谢多谢!

gpl741230 · 发表于 2007-10-11 22:52:36

下来回家研究一下。。。。。。。。。。

lywang · 发表于 2007-10-12 16:11:57

比较深奥啊！
看来我还要多多学习啊！！

lfenger2008 · 发表于 2007-10-12 21:12:48

多谢不老！学无止境啊。

jjxlcgd · 发表于 2007-10-13 14:06:11

向不老叔学习good
