我的v17版是不是没有运动模块

zlstone1974

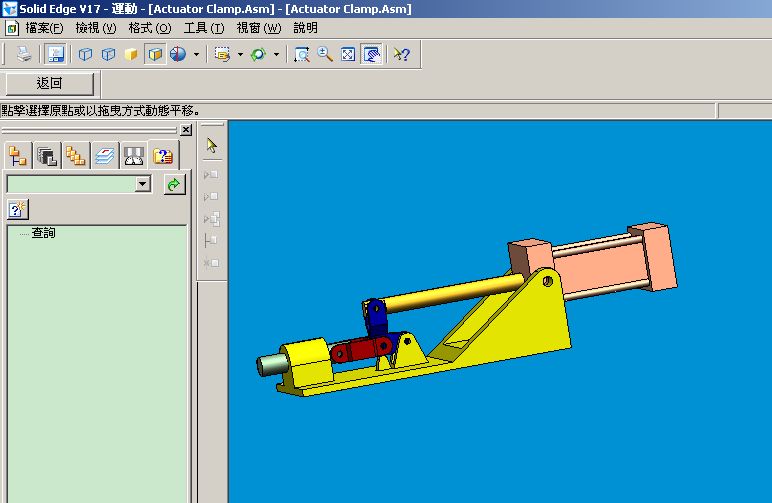

想学一下运动仿真，可是打开以后却找不到这个模块，各为给看看是啥问题。是不是没激活还是没安装上啊。

clztp2004

Solid Edge 9.0版就开始有了运动仿真模块，V17版怎么会没有呢，再仔细查找下
从装配设计环境的“环境”下拉式菜单中，选中运动仿真选项并单击左健，主工具条变为“运动仿真”http://jpkc1.jhc.cn/cad_sol6/image011.jpg工具条。包括“仿真选项http://jpkc1.jhc.cn/cad_sol6/image012.jpg”、“智能仿真向导http://jpkc1.jhc.cn/cad_sol6/image013.jpg”、“插入联接http://jpkc1.jhc.cn/cad_sol6/image014.jpg”弹出条、“插入弹簧http://jpkc1.jhc.cn/cad_sol6/image015.jpg”弹出条、“模拟仿真http://jpkc1.jhc.cn/cad_sol6/image016.jpg”、“拖动零件http://jpkc1.jhc.cn/cad_sol6/image017.jpg”、“删除仿真结果http://jpkc1.jhc.cn/cad_sol6/image018.jpg”、“播放http://jpkc1.jhc.cn/cad_sol6/image019.jpg”弹出条、“重设置http://jpkc1.jhc.cn/cad_sol6/image020.jpg”、“干涉检查http://jpkc1.jhc.cn/cad_sol6/image021.jpg”、“输出AVI文件http://jpkc1.jhc.cn/cad_sol6/image022.jpg”、“输出VRML2文件http://jpkc1.jhc.cn/cad_sol6/image023.jpg”和“播放器http://jpkc1.jhc.cn/cad_sol6/image024.jpg”命令按钮，这些按钮的使用都非常直观，而且大部分命令已包含在智能仿真向导中。下面所以以四杆机构的运动仿真为例，叙述运动仿真功能模块的使用方法。
/ b1 U; Y/ L' D8 [3 ?  I' w- p　　首先打开Solid Edge Training目录中的Four Bar装配件，然后启动运动仿真功能模块，系统首先给出“增加新零件吗？”对话框，如图8所示。
http://jpkc1.jhc.cn/cad_sol6/image025.jpghttp://jpkc1.jhc.cn/cad_sol6/image026.jpg
　　（a）四杆机构装配图              　　　　   　　(b)　仿真对话框

图8　仿真运动模块的启动

　　单击“否”按钮，并单击智能仿真向导http://jpkc1.jhc.cn/cad_sol6/image027.jpg按钮，系统弹出“智能仿真向导”对话框，如图9所示。
; k" P  C" C" g* n: `  Z& Z

http://jpkc1.jhc.cn/cad_sol6/image028.jpg

图9  单位设置选项卡

　　这是一个多选项卡的对话框，在“单位”选项卡中将力单位设置为牛顿，时间单位设置为秒。
$ l- O. u  y5 B. r  C5 L　　在本例中，重力作用方向与Y轴方向相反，所以在“重力”选项卡中,将Y方向数据框置为“－1”，将X和Z方向数据框置为“0”。重力加速度为9.61米/米2，所以在加速度框中输入9610，在如图10所示。
" x( ]& Q1 P7 Y9 i" E

http://jpkc1.jhc.cn/cad_sol6/image029.jpg

图10　重力设置选项卡

　　在四杆机构中，零件base.par:1和 base.par:2为静止的固定零件，按下ctrl键并单鼠标左键使base.par:1和base.par:2呈高亮度显示，拖动鼠标至左侧框中的静止零件并释放；Link1.par:1、Link2.par:1和Link3.par:1为运动零件，同样通过鼠标拖放，将Link1.par:1、Link2.par:1和Link3.par:1三零件置于运动零件下方，如图11所示。

http://jpkc1.jhc.cn/cad_sol6/image030.jpg

图11　零件设置选项卡

http://jpkc1.jhc.cn/cad_sol6/image031.jpg

　图12　联接设置选项卡

http://jpkc1.jhc.cn/cad_sol6/image032.jpg

图13　弹簧设置选项卡

　　在图12所示的联接选项卡中，系统自动产生相关的联接，用户不必作任何设置。同样地，在图13所示的弹簧选项卡中，用户也无须作任何设置。
6 Y  `2 j: b8 M) D2 p* t

http://jpkc1.jhc.cn/cad_sol6/image033.jpg

图14　机构仿真设置选项卡

　　在图14所示的“机构仿真”选项卡中，零件Link3.par:1和base.par:1结点必须进行设置，单击转动3使之高亮度显示，将仿真类型置为“速度”，功能选项置为“常量”，角速度输入360度/秒。其它两个转动结点采用缺省设置。
2 ]& J$ t  c( Y" @: V6 R+ b　　在图15所示的仿真选项卡中，将延时置为1秒，总帧数置为50，并选中模拟期间动画。单击右侧的“模拟”按钮，系统即进行动画演示。
2 ]8 e: L0 \: T" \) Z8 ?6 @3 o

http://jpkc1.jhc.cn/cad_sol6/image034.jpg

图15　仿真设置选项卡

　　完成仿真后，单击“下一步”按钮，进入动画创建选项卡，如图16所示。单击“预览”按钮，可以检查和修改前面所作的相关设置；单击“创建动画”按钮后，系统弹出“另存AVI视频为”对话框，输入动画名称并单击“保存按钮”，即可把模拟过程创建成AVI格式的动画。
1 J' w! c* `# F" |: k. y2 N

http://jpkc1.jhc.cn/cad_sol6/image035.jpg

图16  动画创建选项卡

　　完成动画创建后，单击下一步进入干涉检查选项卡，界面与动画选项卡类似。单击右侧的“干涉检查”按钮，系统弹出如图17所示的查找干涉对话框。选择须进行干涉检查的零件，再单击新的查找按钮，系统进行计算并报告检查结果。
# r  B9 u. M9 o/ B! v

http://jpkc1.jhc.cn/cad_sol6/image036.jpg

图17　动态干涉检查对话框

　　经干涉检查无误后，用户可以单击下一步创建VRML虚拟现实文件，也可以单击“关闭”按钮结束运动仿真。VRML是一个实时的动画，与模拟略有不同，可使用支持VRML2的浏览器在互联网上进行浏览。

zlstone1974

是我的se丢失了运动菜单，我经过重新刷新注册表，又把他找了回来，不过你的说明真是非常详细，对我的帮助很大，再次感谢你的大力帮助。
