新手求助，关于工程图尺寸标注问题

chuzhaofeng2005 · 发表于 2007-11-1 09:55:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

以前用proe,最近开始学习sw,今天想做个轴的工程图，请问在工程图里怎么把在建模时标的尺寸自动显示出来（proe里可以的),不知道sw里能不能做，请大家指点指点

diyxz · 发表于 2007-11-1 10:11:51

原帖由 chuzhaofeng2005 于 2007-11-1 09:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 V) e. R. Z; ^# l7 c2 Z5 `
以前用proe,最近开始学习sw,今天想做个轴的工程图，请问在工程图里怎么把在建模时标的尺寸自动显示出来（proe里可以的),不知道sw里能不能做，请大家指点指点

答案是肯定可以！

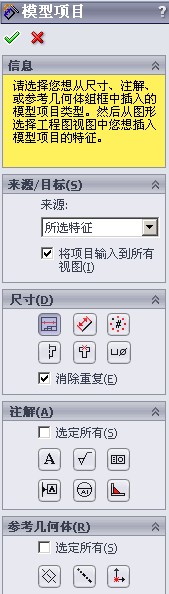

　　　　　　　请看图选择你需要的插入即可！

2553161 · 发表于 2007-11-1 10:11:57

我也刚学SW，也正为此烦恼，期待解答！

chuzhaofeng2005 · 发表于 2007-11-1 10:18:30

我用的是SW2007,好象跟你的不一样,能说说具体步骤吗,谢谢

hahap · 发表于 2007-11-1 10:41:41

如二楼所说,插入----模型项目,对里边的选项进行选择,确定后即可.

[ 本帖最后由 hahap 于 2007-11-1 11:24 编辑 ]

大连大学 · 发表于 2007-11-1 10:44:13

有这个功能，在标注里有自动标注这个功能～～～

mr.lee · 发表于 2007-11-1 13:23:04

原帖由 chuzhaofeng2005 于 2007-11-1 10:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& a, u$ u6 |4 x/ S6 m0 ?9 x: k我用的是SW2007,好象跟你的不一样,能说说具体步骤吗,谢谢

07的一样，没区别：插入----模型项目

2553161 · 发表于 2007-11-1 15:17:23

我在SW2008插入中找不到模型项目

xiechen523 · 发表于 2007-11-2 17:39:53

在SW工程图里点自动标注就可以了。

bugkillbug · 发表于 2007-11-4 21:42:17

原帖由 xiechen523 于 2007-11-2 17:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, a7 x1 y# s' K) b5 \6 L在SW工程图里点自动标注就可以了。

自动标注与模型项目得到的尺寸是有区别的
自动标注在零件有变动时会有失效的情况出现

wangchangqun · 发表于 2007-11-5 10:53:08

自动标注是不错,可惜标的太多,需要删除点
