螺栓连接的问题

qianxiao0661 · 发表于 2007-11-7 10:44:23

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

1个长棒子类的零件,用上下两个板,靠螺栓连接紧固,这个螺栓在CAD图上该怎么画法啊?

lz1736 · 发表于 2007-11-7 10:49:57

不明白，贴个图看看呗

TADALPU · 发表于 2007-11-7 11:05:20

螺栓直接从零件库中调取就可以了

rexzzl · 发表于 2007-11-7 11:31:46

不太明白你的意思，不知道你啊能上个图片。给你个一般我夹圆形棒料，两头固定是用的螺栓样式

rexzzl · 发表于 2007-11-7 11:35:10

中间有腾空部分，两面断面是夹棒料的夹具材料，然后就用螺栓连接。不够看你要求的，如果要防松要求高，建议两头都加弹垫，如安装不方便，可以考虑弹垫用止动行的，一面加紧就能上紧

★新手★ · 发表于 2007-11-7 22:33:15

原帖由 qianxiao0661 于 2007-11-7 10:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( {: z2 [& n$ Z4 a+ E1个长棒子类的零件,用上下两个板,靠螺栓连接紧固,这个螺栓在CAD图上该怎么画法啊?

这好像是机械制图的问题

CAD只是个作图的工具。

你这个是问“画成什么样”？还是“不会用CAD画”呢？

fhxyzjk · 发表于 2007-11-7 22:53:05

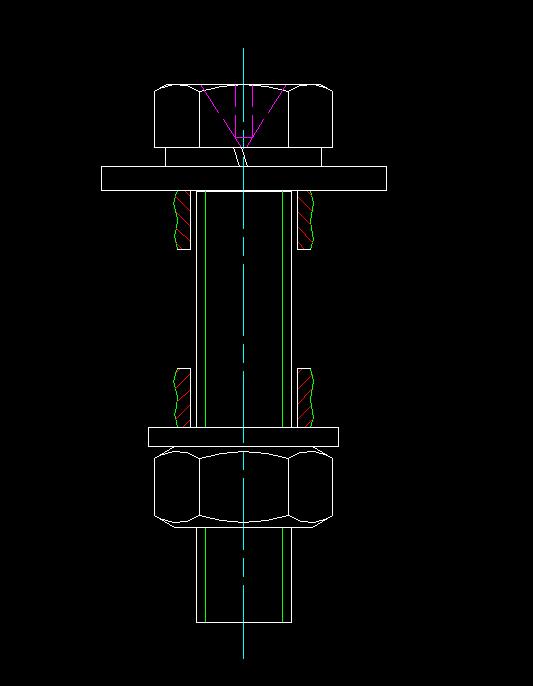

题外话你的螺栓没有倒角啊没倒角不好安装啊

caaazf · 发表于 2007-11-7 23:53:00

原帖由 fhxyzjk 于 2007-11-7 22:53 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 n! H9 ?4 n/ s1 @' q+ _! {) I题外话你的螺栓没有倒角啊没倒角不好安装啊

好像机械制图标准里面并没有要求画出倒角吧？你这样会误导新人的。

[ 本帖最后由 caaazf 于 2007-11-7 23:55 编辑 ]

goodluckjl586 · 发表于 2007-11-8 10:17:59

看看机械制图的书就应该会画
