 我来推荐几个： . K' V, F+ t$ R& V; a7 J* ^0 q9 y0 C
1．楼主你说的也太笼统了吧！
1 X/ u7 @/ m( r0 y7 m2．本论坛里有好多这方面的仿真软件。
& J5 L8 L B, U3 a' P5 N# n1 t2．我想楼主应该要的是“电气方面”的仿真，现推荐一个：
% O8 ~! ] M$ x8 \% f$ v电气仿真软件V-ELEQ! R- Y6 s7 }. e. v9 f
http://www.3dportal.cn/discuz/vi ... d=260486#pid1380196
- A5 n5 q6 N3 z7 R此软件简介：
3 `9 v. h M2 T) U. r5 w利用V-ELEQ系统提供的基本模块可以建立概念性的模型或系统图形。
7 L- V; S, X) I9 U本系统内部提供的基本模块分类如下：
! p1 s: p# U2 F ]: [% f) N•电气模块：直流（基本）
( ?, O9 X( H: m& Z. h5 ~•PLC 模块：ladder图（IEC61131-3，Master-K），SFC（IEC61131-3）/ P- ?2 x( p* }+ o
•气压模块：阀，气缸( |- @7 S/ @5 f. x6 Z5 }
•设备模块：物流设备% c' c+ J ~7 N, o2 Y
•硬件界面模块：Digital IO,RS232C9 y' p- s" u! ?, G/ }
•其他模块：时间/位移线图 . F8 k) g3 j- L u' o% ~
各元件要素可分为2维符号和3维模型。要素本身具有自身的参数，通过要素间的排线或连接使要素间建立一定的相关关系。& E! x( O9 O9 r2 v: `2 X# K
仿真/验证# X" w# V0 z, y7 l. ^
通过建模形成的各种控件和工厂模型在仿真当中具有动态的形态。仿真过程中提供可调整虚拟时间使之与实际时间一致实时（Real-Time）模式。
( W( A: w) g& s# i @监视/控制6 Y* D% K4 [: e
通过仿真验证的模块用来控制外部的工厂设备模型时可当作‘控制模块’，当从外部受到控制时当作‘工厂设备模块’。
* D. n2 \2 ]( E: _/ \V-ELEQ 1.0.0版本支持的硬件界面系统如下：6 {$ p$ U6 s) S' t/ \: S, u
•Digital IO Board：AdvanTech公司的 PCI-1756（I：32点，O：32点）! S( N' w; p- @9 l, ?) x
•RS232C：AdvanTech公司的ADAM-4050（I：7点，O：8点），Masterk PLC，GLOFA PLC
& R- H, F9 k; `, n$ w5 h3 l1 f
, i, p0 I4 O+ i# Y, c4 |
3．如需：“PLC的仿真”也可以先学学：
" z% |7 }& o0 o7 @, N4 [" a/ r欧姆龙仿真软件
' y3 i% P4 L1 r6 zhttp://www.3dportal.cn/discuz/vi ... d=260486#pid1392423# R0 s5 i3 n* s# C; b! H* @5 M
4．如需：“电子电路仿真”的“虚拟电子工作平台”，也可以先看看：8 t" T' v4 T0 i% Y1 d
http://www.3dportal.cn/discuz/vi ... d=260486#pid1078808# v' p9 e* j9 O: X8 w
5．如想“单片机仿真”全软件环境的仿真，请看Proteus：
+ ^) x; T# u' a* P9 F- y" S6 Chttp://www.3dportal.cn/discuz/vi ... id=260486#pid953479' Z! f; G' e% N0 I

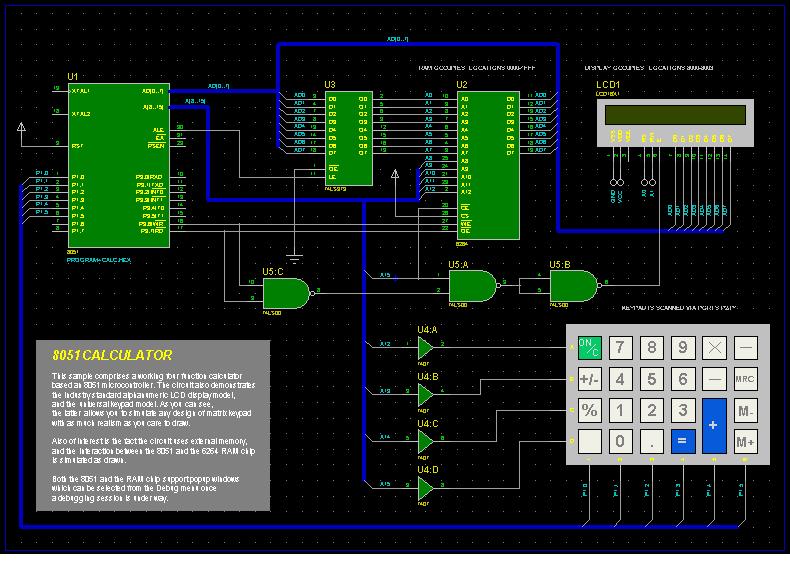

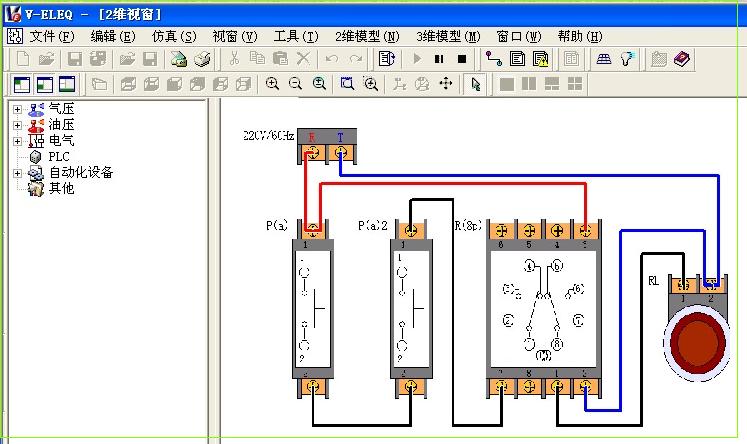

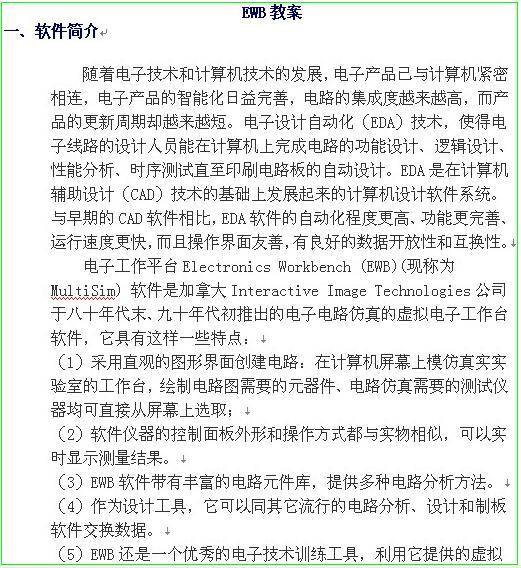

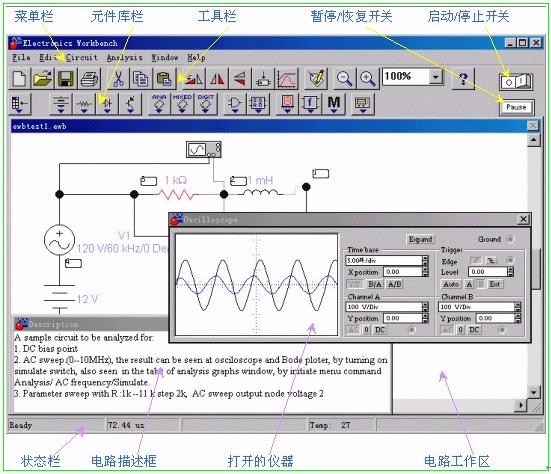

6．附上几张截图。9 I. N% F4 p9 ]* z
