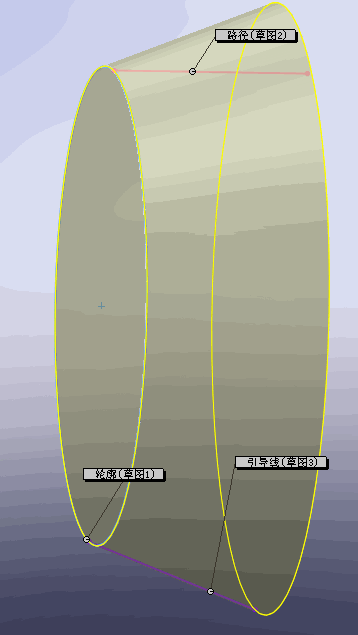

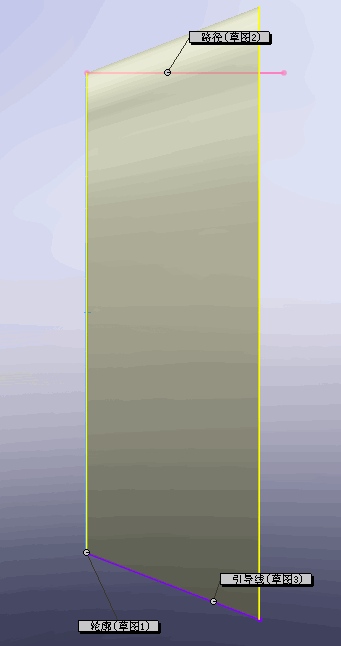

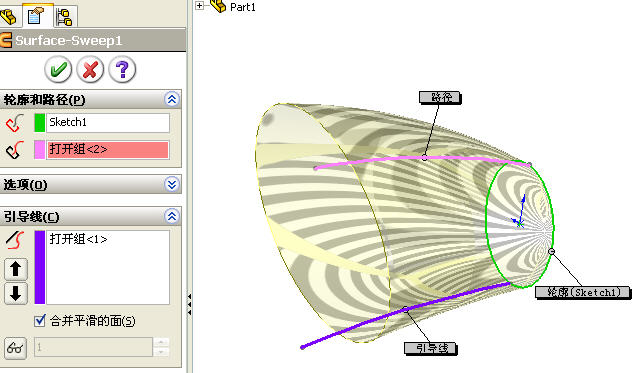

为什么轮廓不随路径和引导线变化，如下图。

dignity · 发表于 2007-11-20 22:03:51

一般两个以上的轮廓最好使用放样的特征，那样的话就会随引导线变化了，不过我看lz的例子外型轮廓是随引导线变化，方向也是沿着路径方向，lz要弄明白扫描特征中引导线和路径的含义

hanjixian · 发表于 2007-11-20 22:50:09

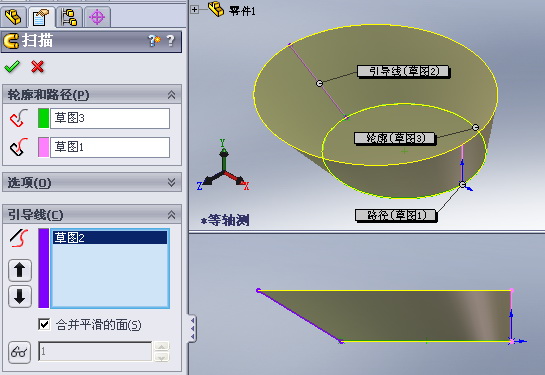

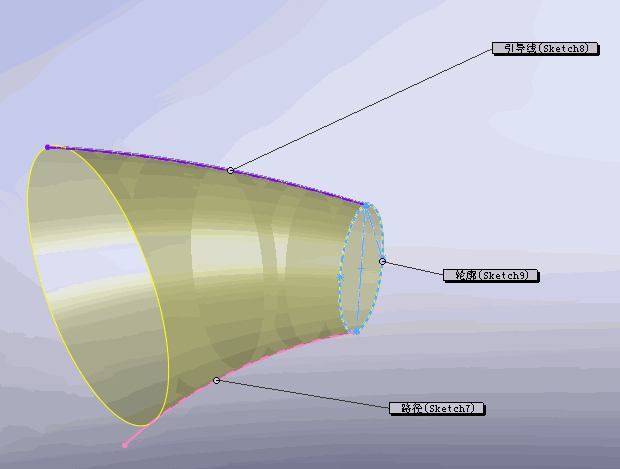

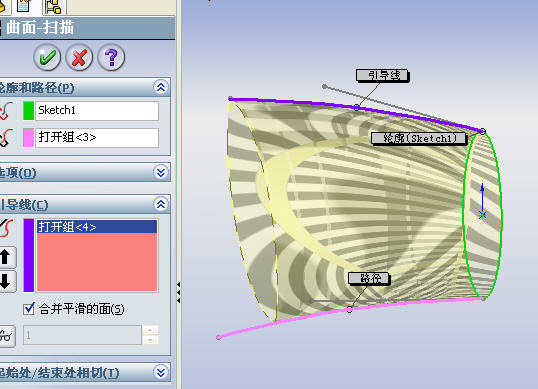

那下图如何解释，又怎样能做到图4那样呢

hahap · 发表于 2007-11-20 23:17:07

原帖由 hanjixian 于 2007-11-20 22:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ B T) A" `% S+ P# T那下图如何解释，又怎样能做到图4那样呢

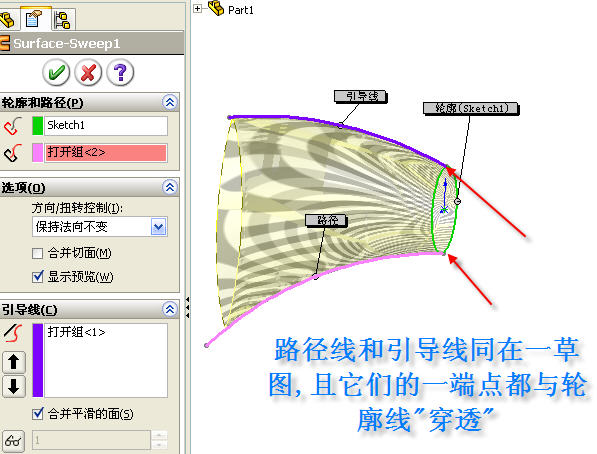

要做出所给图的效果不难,只是你第一个图引导线和路径均为直线,是不能做出这样的圆弧效果的,看图:

[ 本帖最后由 hahap 于 2007-11-21 09:25 编辑 ]

hanjixian · 发表于 2007-11-20 23:45:00

“只是你第一个图引导线和路径均为直接”中的“直接”为何意？怎样不“直接”呢？

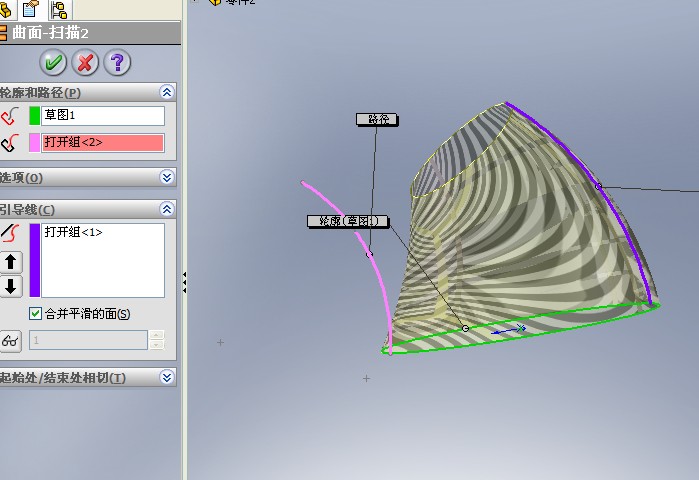

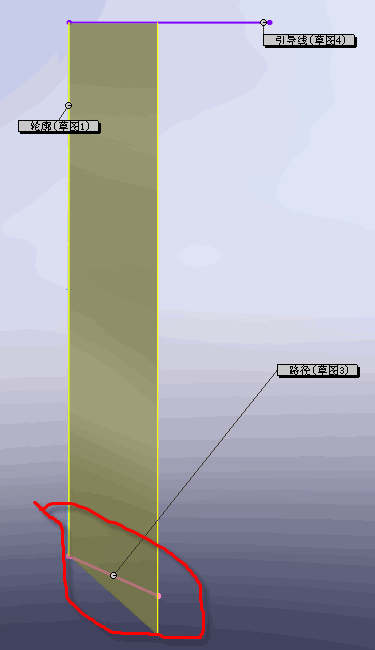

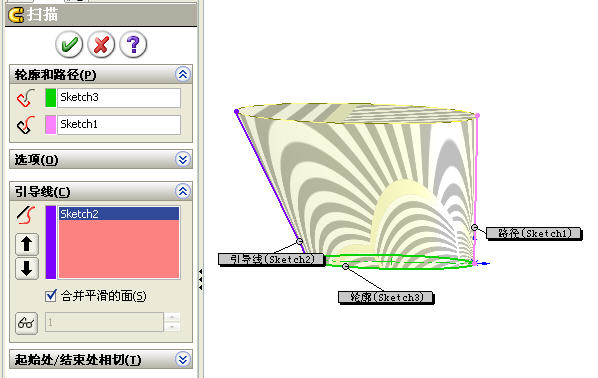

3图中，曲面为什么不沿引导线变化呢？如何让路径和引导线都在曲面上？

gnosgnahz · 发表于 2007-11-21 07:34:59

引导线和草图截面要相交~~~

hahap · 发表于 2007-11-21 09:40:38

不好意思,打错字了,现已改过来,

dlj1215 · 发表于 2007-11-21 10:04:34

原来是这样啊 ~！看来我对基本的命令的含义还是没有掌握好啊

chenjun520601 · 发表于 2007-11-21 10:42:20

路径好像是没有错的，就是垂直于载面方向

红烧菠萝 · 发表于 2007-11-21 17:03:14

下面是　　不老（w-hs）　　对扫描的理解，挺深刻的　，楼主看了或许就能明白了
　
扫描的三要素
扫描有三要素，轮廓、路径和引导线。轮廓和路径是必须的，引导线是选用的。
轮廓是“模板”，是在一个草图平面上的开口或闭口的实线（不是构造线），扫描过程中的截面形状由此“模板”决定，开口的轮廓只能用于曲面扫描，只有闭合的轮廓线才能用于实体的扫描特征。
路径是“驱动器”和“轨道”，路径驱动轮廓草图上一个特定的点在扫描过程中的沿着指定的轨道移动，这个点就是路径与草图平面的交点。（注意路径不一定是轮廓线的扫描路线。）由此可见路径必须与轮廓草图相交（不一定垂直），开口路径的起点必须在轮廓草图平面上。
引导线是“控制器”，它强制草图平面上的一个特定的点在扫描过程中沿着引导线移动，直接或间接地控制着草图轮廓线在扫描过程中形状和位置的变化（即我说过的百变心法和挪移心法）。
轮廓草图平面在扫描过程中不断的改变着位置，路径和引导线在扫描过程中始终保持在原有位置上不动。
轮廓草图平面的位置变化
在扫描过程中，轮廓草图平面的位置在不断的变化，以使用最多的《随路径变化》的《方向/扭转类型》为例，其变化的规则是：
1、扫描前路径与轮廓草图平面的交点在整个扫描过程中始终在路径上；
2、轮廓草图平面与路径切线方向的相对位置在扫描过程中没有变化（这句话可能比较抽象，只能在后面的例子中去体会）。
轮廓形状和位置的变化
在扫描过程中，轮廓在轮廓草图平面中的形状和位置可以不变，这是普通的扫描，此时也不需设置引导线。对于复杂的扫描，我们希望轮廓的形状或位置能够变化，这就必须引入引导线。引导线控制扫描的原理如下：
1、应保证在扫描过程中引导线与轮廓草图平面始终有交点；
2、轮廓草图平面上由一个点（草图上的点实体或其它实体中的特定点）与引导线有一个《穿透点》的约束关系，以保证在扫描过程中草图上的该点能始终在引导线上；
3、在扫描过程中，按引导线的形状和位置使上述的点在轮廓草图平面中的位置产生变化，通过该点与草图轮廓之间的直接或间接的约束关系（必要时应建立辅助的构造线），使草图轮廓的形状或位置得到改变。
我们可以想象这样一种情景。草图平面上的一部分实体（或实体上的点）因与草图平面基准轴和基准点的直接或间接的约束，忠实地跟随着草图运动；而另一部分实体（或实体上的点）因与穿透点直接或间接的约束，随着穿透点位置的变化而变化。这张变化着的草图就是心法的灵魂和奥秘。
如果一条引导线不够，我们可以使用两条、三条……

红烧菠萝 · 发表于 2007-11-21 17:52:15

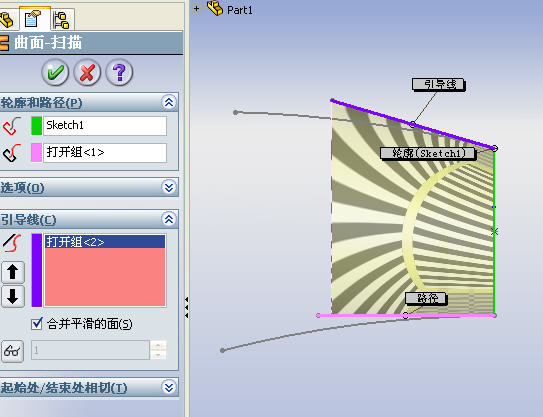

下图的例子就是　：引导线可以使草图轮廓的位置和形状得到变化，但路径不一定非得是轮廓线的扫描路线

[ 本帖最后由红烧菠萝于 2007-11-21 20:04 编辑 ]

gneful · 发表于 2007-11-21 19:32:56

原帖由 红烧菠萝 于 2007-11-21 17:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif! U3 r. c) R" h4 ^8 e7 C8 g: t
如图可以看到　：引导线可以使草图轮廓的位置和形状得到变化，但是路径不一定是轮廓线的扫描路线

引导线与轮廓线之间需要添加“穿透”关系，才能达到“引导”的目的
路径与轮廓线之间如果需要达到“引导”目的，当然也要添加穿透关系

hanjixian · 发表于 2007-11-21 20:48:22

7楼说路径和引导线在同一草图上，这可以吗，我试一下怎么不行。
楼上的我也按你说的作了，路径和引导线都与轮廓是穿透关系，为什么还是和图3一样，可否将你制作的零件传上来，让我学一下。

红烧菠萝 · 发表于 2007-11-21 22:11:51

路径和引导线可以在同一草图上的 ,你选择路径时可以先点右键再选择selectionmanager 然后在点击选择组再点你要作为路径的那个草图就 OK 了

xxyumingao · 发表于 2007-11-22 13:10:13

路径控制方向，导引线控制轮廊变化。楼主第一个截图中路径为水平线，则截面圆以水平（按图说话）方向成形，斜线为导引线，控制了轮廊的变化，也就是按导引线斜率变化增大。

如果将导引线和路径变换一下，就会有另外一个结果

——个人见解

[ 本帖最后由 xxyumingao 于 2007-11-22 13:14 编辑 ]

hahap · 发表于 2007-11-22 13:35:15

原帖由 hanjixian 于 2007-11-21 20:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* q2 }3 a5 d$ {7 z. a# V2 H0 R2 k7楼说路径和引导线在同一草图上，这可以吗，我试一下怎么不行。- P5 {& y a2 ]. o% @0 O9 ~
楼上的我也按你说的作了，路径和引导线都与轮廓是穿透关系，为什么还是和图3一样，可否将你制作的零件传上来，让我学一下。

一草图为何不能有扫描的引导线和路径?
请看图:

SW2007文件:

122.rar (91.63 KB, 下载次数: 28)

hanjixian · 发表于 2007-11-22 22:24:59

感谢各位的热心帮助，特别感谢hahap的指点，附件已下，并已学会在同一草图中制作扫描特征的路径和引导线作法。

现在我很想知道12楼是如何作的，可否把零件传上来？

hahap · 发表于 2007-11-22 22:46:07

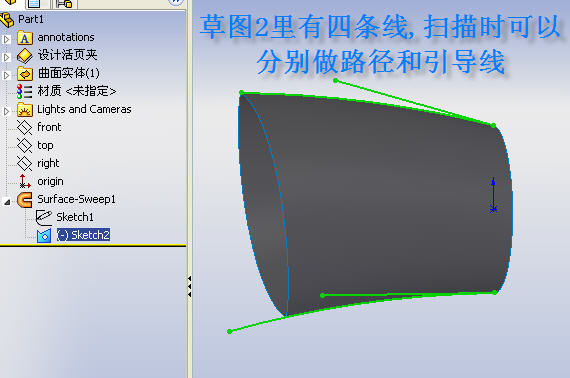

12楼的做法和我给你的同理,为方便你理解,我做个给你传上,请参考下:
不过个人认为,引导线和路径同为一个草图.这样更方便些,能省就省啦.

SW2007文件:

1150.rar (12.35 KB, 下载次数: 11)

hanjixian · 发表于 2007-11-23 20:30:36

但是路径和引导线同在一草图好像在SW2005以后的版本才好使，因为我试了没有此命令，但在SW2008上却没有问题，多谢hahap的不吝赐教。
再次感谢，希望以后各位多多指导。

[ 本帖最后由 hanjixian 于 2007-11-23 20:35 编辑 ]

zds99tiger · 发表于 2010-3-18 15:00:29

想请问一下，扫描直径与路径有什么关系啊？
我用直径1的时候扫描就可以，可是改为2了就不行了！！
