/ E$ ^# Z* Q0 W- y; E以楼主的DWG图为例

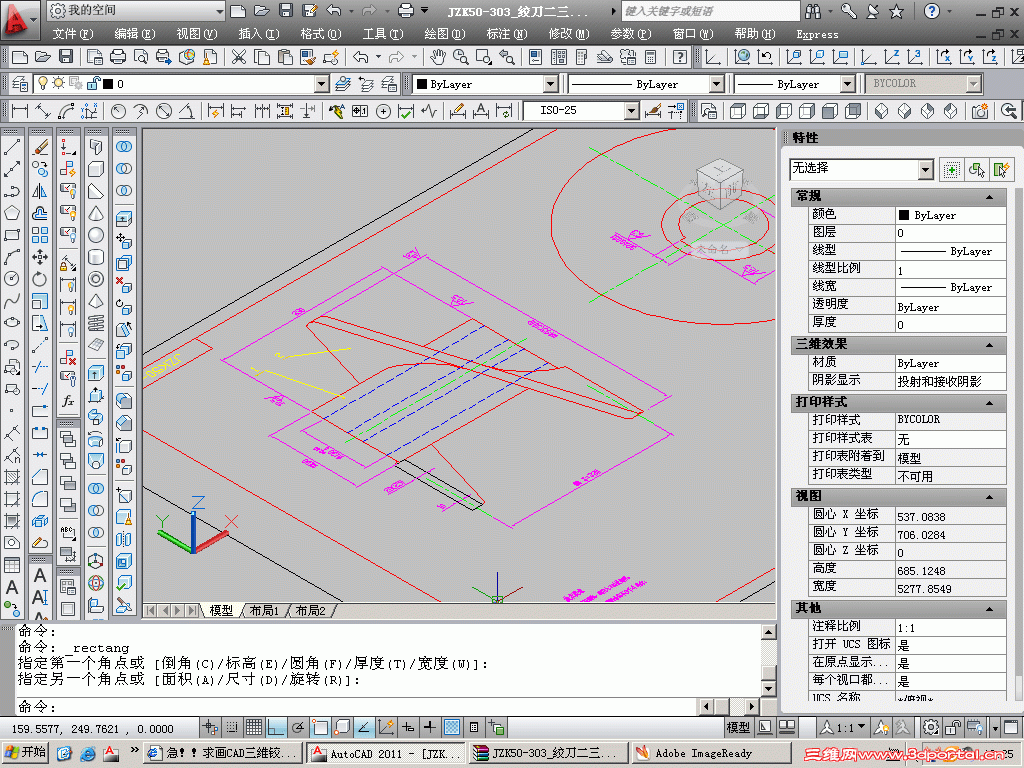

" \5 v5 B1 U! j9 \首先用"矩形"(rectang)命令画出截面轮廓的矩形闭合多段线.如图
9 C8 e1 [5 J. o5 X
! `" ~- @' x4 [

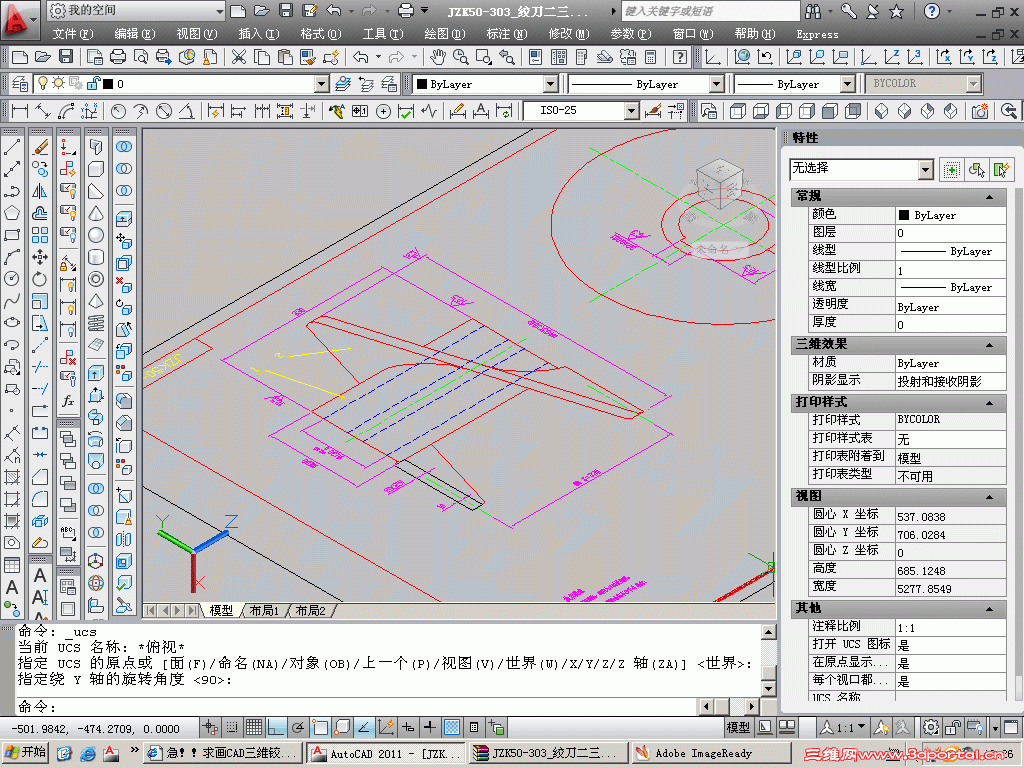

绕Y轴旋转UCS,90度.如图
0 _$ k8 @3 k6 L1 H7 c; x" V
) W9 Y$ ]; ~: D# i6 A

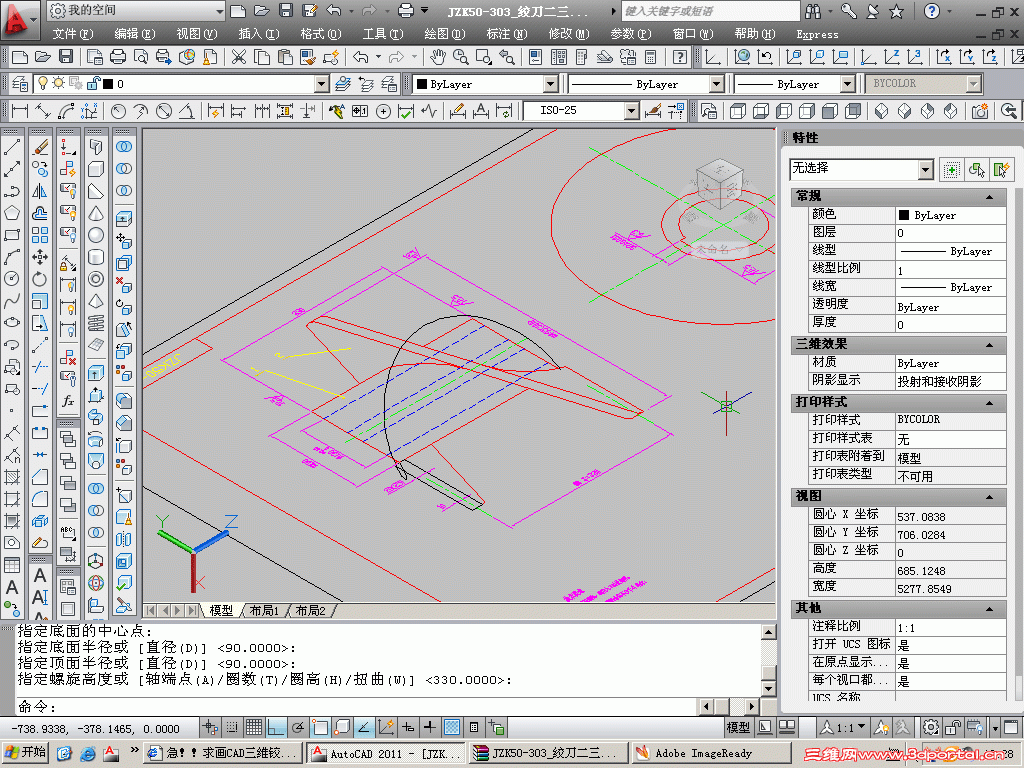

用"螺旋"(Helix)命令画螺旋线,底面中心点和底面半径都在二维图上选取,顶面半径直接确定使用默认值(与底面半径一致).当命令行提示"指定螺旋高度或 [轴端点(A)/圈数(T)/圈高(H)/扭曲(W)]"时选择"T"选项,并输入圈数为1.然后继续在二维图上选取螺旋高度,提到螺旋线如图0 L0 M# P# ]5 G2 t2 K5 L
% V4 n7 _) k8 t: k! Y3 e4 C+ S

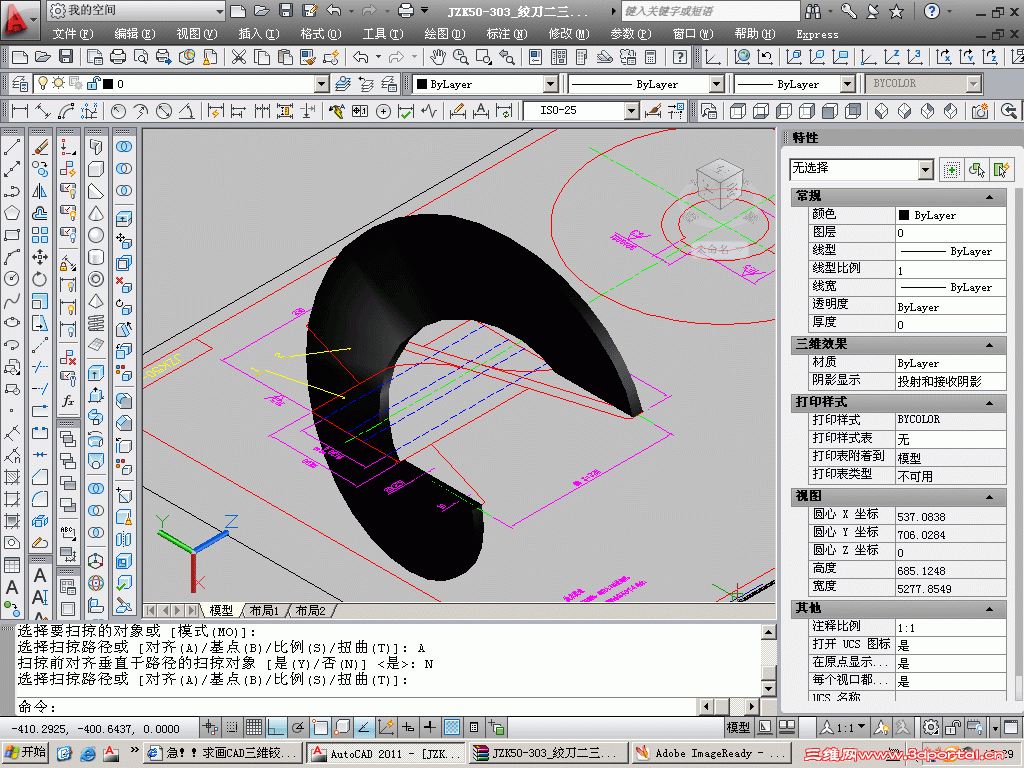

用"扫掠"(sweep)命令创建三维实体,当命令行提示"选择要扫掠的对象"时,选择矩形并确定.命令行提示"选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]",选择"A"选项,命令行提示"扫掠前对齐垂直于路径的扫掠对象 [是(Y)/否(N)] <是>",选择"N"选项,不对齐.命令行再次提示"选择扫掠路径或 [对齐(A)/基点(B)/比例(S)/扭曲(T)]",选择螺旋线,提到三维实体如图& d. y6 ^ d& v1 j; s( ~3 h
; {' @" P9 d$ u4 q; x. |* h; M

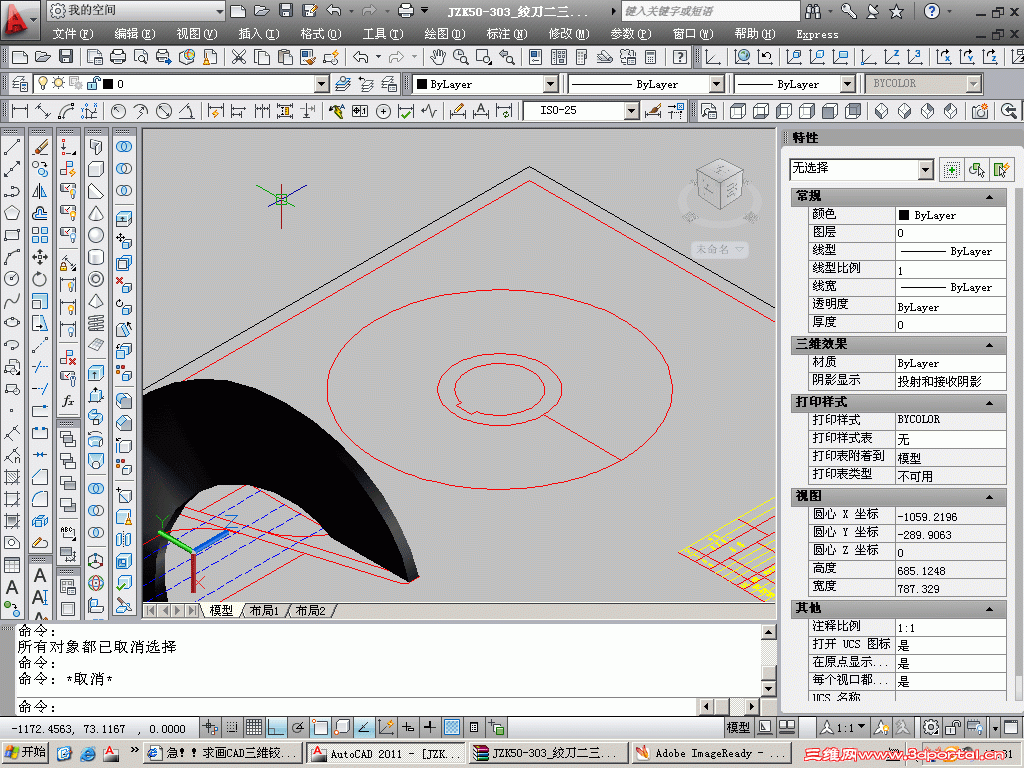

关闭中心线和标注图层,如图
?2 q; W$ ?+ b8 A! d
- S8 L7 u2 h. d0 L9 Z8 u5 J

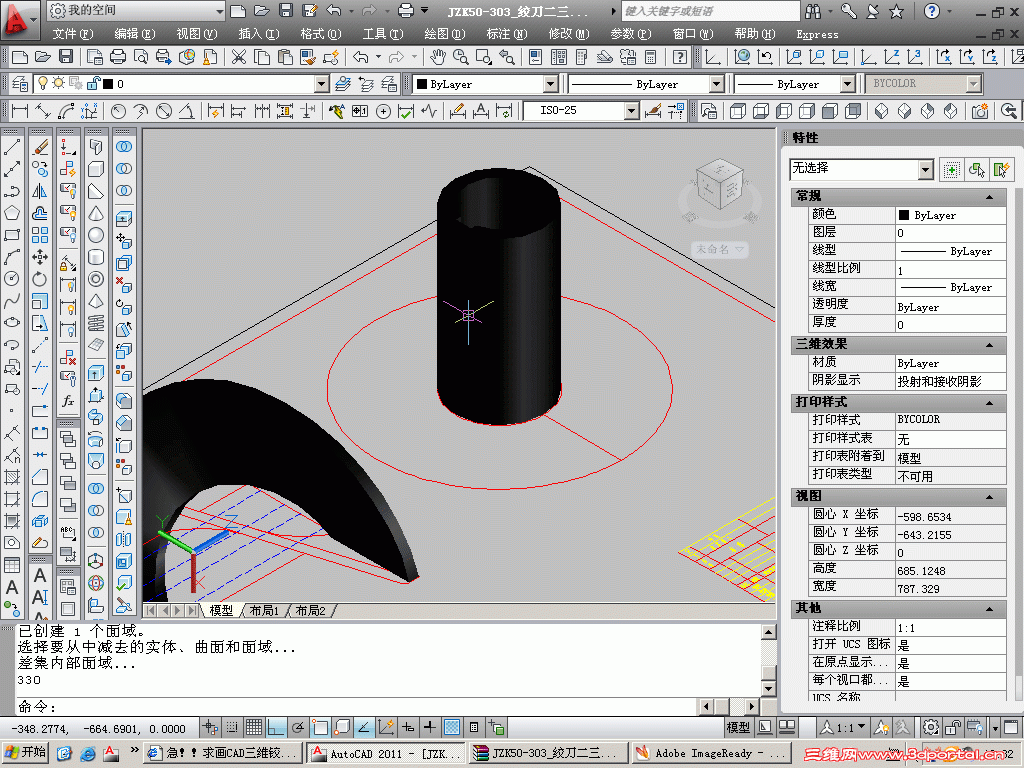

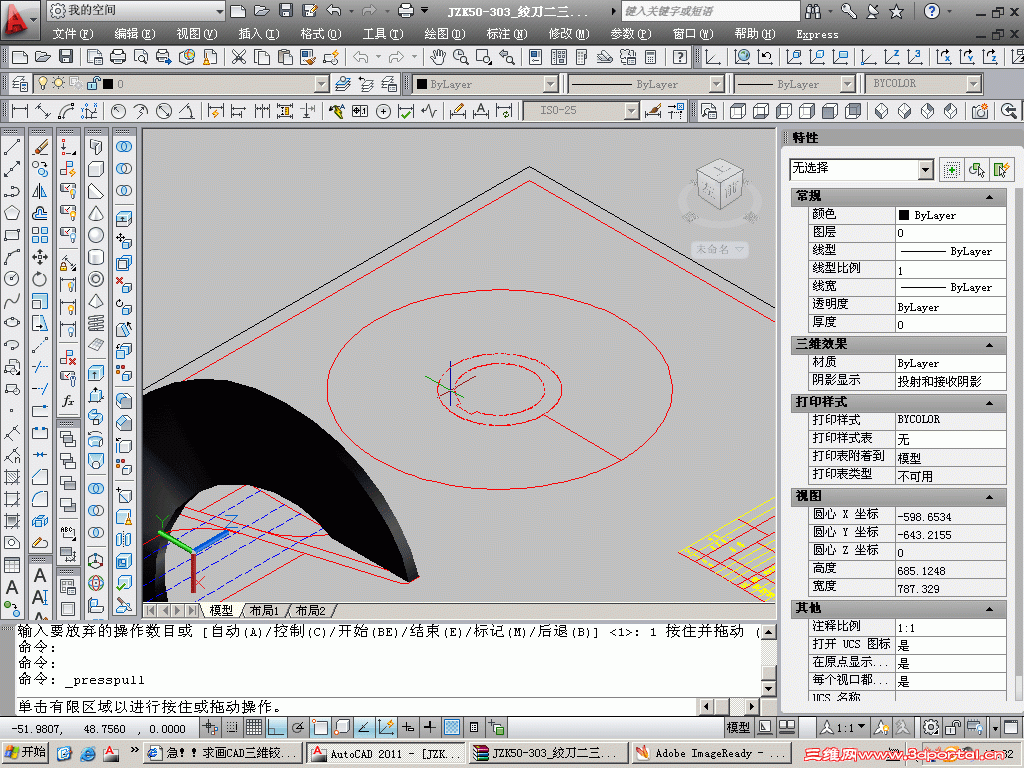

用"按住并拖动"(presspull)命令创建第二个三维实体,用鼠标点在要创建实体的轮廓范围内.如图
( L8 h9 s: ]" X2 b6 V4 P8 o# l. V: R
: ^' L4 X" o- t- w4 C5 R- |在命令行键入高度"300"回车,得到三维实体如图
" Q6 U- p9 Q" j2 m0 S

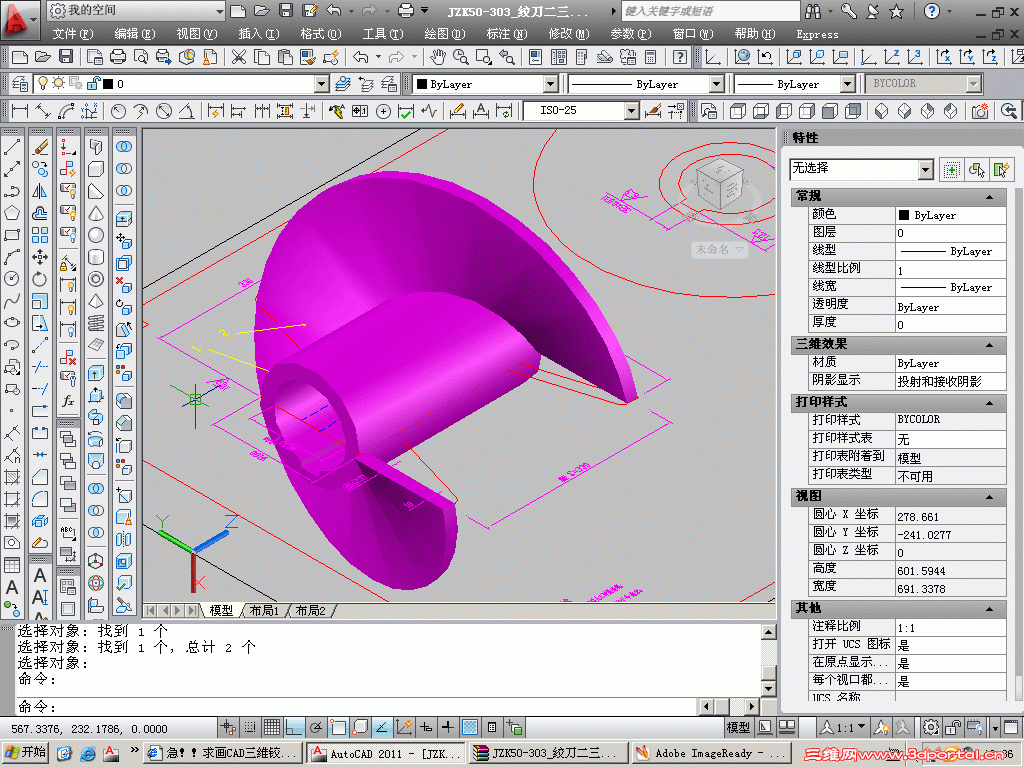

: C l% T( D5 d- j |! v7 d6 g用对齐命令(移动,旋转等也可以),使二实体对齐.需要的话也可对二实体并集,使其成为一个完整的三维实体.如图1 V: \% z; _& I0 B' Y8 \. p% `
|
|
