请问UG怎么在工程图自动标注尺寸？

lihom22 · 发表于 2007-11-27 12:15:39

您需要登录才可以下载或查看，没有帐号？注册

x

请问UG怎么在工程图中在那样设置可以自动标注尺寸？那位高手可以制作下视频？？上传分享一下

[ 本帖最后由 lihom22 于 2007-11-27 22:01 编辑 ]

中子星1 · 发表于 2007-11-27 16:33:25

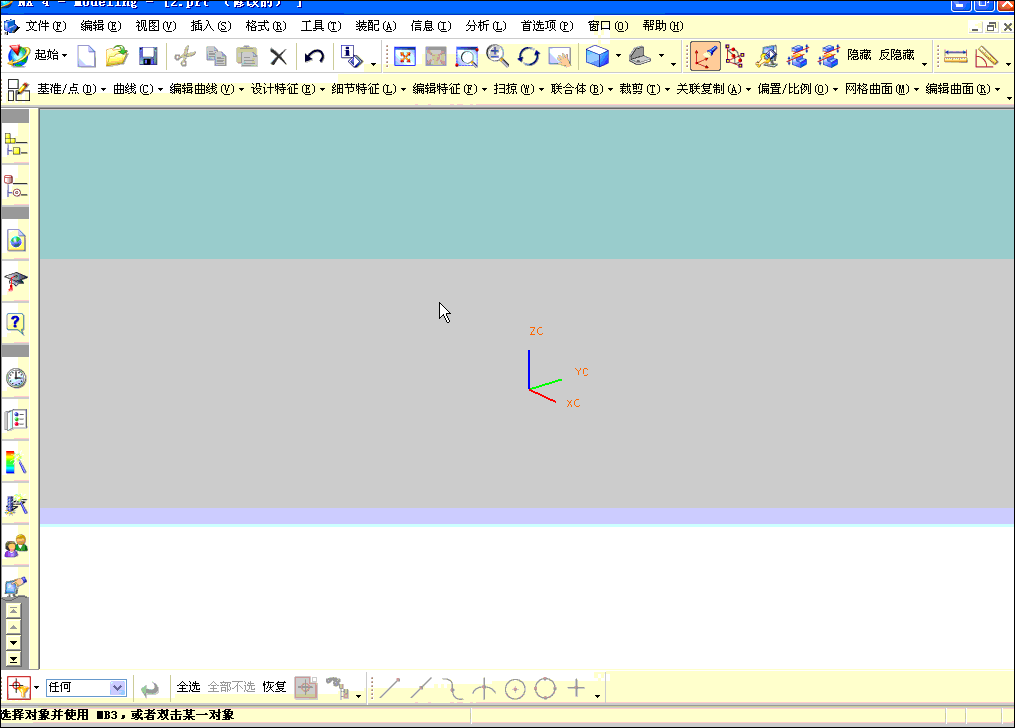

自动约束设置->尺寸约束（选上这项），划线时在长度，半径，角度输入数据时系统才能自动产生尺寸约束，另外在修改尺寸约束时，不一定要点击尺寸约束来修改，你可以双击要修改的曲线，出现“编辑曲线”对话框，再输入数据来修改，这时尺寸约束会自动修改。我想应该是这样吧，不知道能帮到你否？

[ 本帖最后由中子星1 于 2007-11-27 16:49 编辑 ]

lihom22 · 发表于 2007-11-27 22:02:58

我要的是在工程图中怎么设置？不过还是谢谢你，我之前没写清楚

machengjia · 发表于 2007-11-27 23:21:59

怎么说呢，就是你在草图中的尺寸约束到转入工程图后，可以使用：插入——特征参数，
从对话框里选择草图，（有时含有多个），一一选择，然后选择视图，就可以了。然后就是编辑一下就OK了。
不是在草图下画的图型，就补充一下，自己标注咯。

machengjia · 发表于 2007-11-27 23:24:24

是图型转入工程图，并添加好视图后就可以了。
插入——特征参数，

不明白的话自己试试。操作满简单的。
呵呵~~~~~~~~~~~~~~~~

hfmgh · 发表于 2007-12-15 08:57:00

这个还是不好！我见过别人做好了模板，只要把模板拖到工程图里面，大部的标注都出来了，而且图框标题栏都设置好了的，要是谁会做，上传一个让大家学习学习。

zym1204 · 发表于 2007-12-15 09:20:03

谢谢啊，我也在找这个资料，其他软件如：SW,PROE都很好找，一直以为UG不可以，现在终于知道了

ccys · 发表于 2007-12-18 16:10:08

很有意思。谢谢！
