画实体图

whitepine · 发表于 2007-11-28 11:08:21

您需要登录才可以下载或查看，没有帐号？注册

x

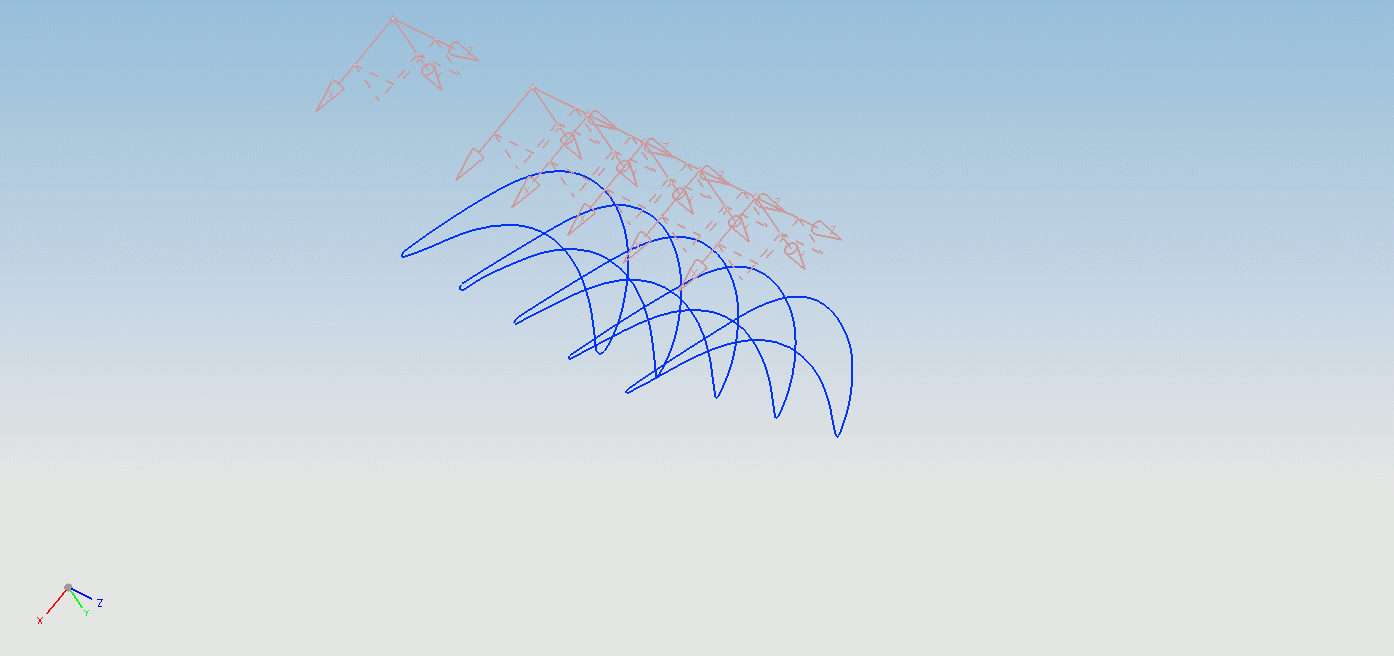

我有几个截面，要画实体图，我用扫描命令怎么不行，高手看看问题出在什么地方啊？

342539436 · 发表于 2007-11-28 17:20:57

1.如果这几个曲线组都是一样的，那你直接拉伸一组就好了！
2.如果不是，建议可用曲线组做，最后如果不是实体，可以用有界平面做两端！
3.如果用扫掠命令，做好做两条引导线！

whitepine · 发表于 2007-11-29 11:48:34

这几组曲线不一样！

而且曲线的端点需要自己拟核，这样也增加难度，没有办法啊，我用扫掠的命令，但是导引线不知道该用什么做

xiaonai8212 · 发表于 2007-12-11 21:38:31

先做一个小平面
然后做曲线
使曲线落在同一平面又与曲线相交

xiaonai8212 · 发表于 2007-12-11 21:43:50

具体是
<曲线>工具条-----找到小三角《平面》
然后选择合适的点生成一小平面
接着用曲线工具条里的基本曲线----圆弧
参数选相交----选小平面----选已存在的曲线
依次完成三个点的选择
多做几个就行了

whitepine · 发表于 2007-12-13 09:25:12

谢谢楼上的，不过你这方法我怎么画他们的实体图啊！

xiaonai8212 · 发表于 2007-12-13 18:43:12

做几条有代表性的约束线
然后用网格曲线

xiaonai8212 · 发表于 2007-12-13 18:46:14

做网格曲线的时候注意
选择截面线选完所有你做的截面线后
你还要选你之前所选的第一条截面线
按着顺序选
选完后确定

xiaonai8212 · 发表于 2007-12-13 18:46:47

最后一下不选做不出实体

whitepine · 发表于 2007-12-17 17:04:35

谢谢楼上的，不过我用你的方法作出来的截面是一个扭曲的，不是一个光滑的。
