[已答复] SE 天圆地方的展开图怎么画啊

[复制链接]
yejihua
发表于 2007-12-16 11:52:53 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
方边尺寸为100   圆为25   高为80    板厚为1.5      单位:mm, D) d% p) C8 S* ?4 p
8 b; w6 E; S, R( m; `" R& o/ y
求高手帮个忙出个教程  让新手们学习学习6 S" k4 X+ E& Z. K. p$ c
SE钣金展开图& w" N8 z; j6 P+ t
http://photo1.bababian.com/upload6/20071216/EBC4259FDD202EDB1900CD2BC996B42F_240.jpg" v+ j8 h) ?0 y) Y: p; k6 L* E2 o! Z
http://photo1.bababian.com/upload6/20071216/27CD97E32772047FC94B09EC7354ED39_240.jpg8 h, D) A% A- v+ T/ V1 i9 \6 Z
http://photo1.bababian.com/upload6/20071216/F78979A163BD7BC5CD67267A8BA0FF68_240.jpg
回复

举报

zks7515
发表于 2007-12-16 14:32:39 | 显示全部楼层
分两半，然后——放样弯边。
回复 支持 反对

举报

yejihua
 楼主| 发表于 2007-12-16 16:58:26 | 显示全部楼层

回复 2# 的帖子

还请二楼的大哥 出个教程
回复 支持 反对

举报

spytbl
发表于 2007-12-27 12:25:31 | 显示全部楼层
请一楼的兄弟把你的原始图传上来，谢谢
回复 支持 反对

举报

yejihua
 楼主| 发表于 2007-12-27 13:26:52 | 显示全部楼层

回复 4# 的帖子

我是在零件图里画的   不能展开
回复 支持 反对

举报

wtongong
发表于 2007-12-27 13:28:02 | 显示全部楼层
12-27-5.jpg 0 c/ I( Q1 c1 Q; Z  @& F7 V

% d( {& K6 Y0 `4 V8 f 12-27-6.jpg
回复 支持 反对

举报

yejihua
 楼主| 发表于 2007-12-27 13:40:49 | 显示全部楼层

回复 6# 的帖子

王工 能把步骤抓图抓上来吗  这样实在是看不懂啊
回复 支持 反对

举报

wtongong
发表于 2007-12-27 13:45:28 | 显示全部楼层
回复 支持 反对

举报

spytbl
发表于 2007-12-27 14:55:13 | 显示全部楼层
楼上的大哥，为什么一样的尺寸，我的图却是这样的效果？我把图片和文件发上来了，大家看一看，我这是哪一方面的问题，是不是在进行放样弯边的时候参数不对？

钣金1.rar

198.14 KB, 下载次数: 58
回复 支持 反对

举报

spytbl
发表于 2007-12-27 14:58:52 | 显示全部楼层

回复 5# 的帖子

我只是想看看你是怎么做的，你也看到了，我的怎么出来是这个样子，而且不能展开
回复 支持 反对

举报

wtongong
发表于 2007-12-27 15:21:16 | 显示全部楼层
上口的参数错了
回复 支持 反对

举报

spytbl
发表于 2007-12-27 15:56:45 | 显示全部楼层
请问应该怎样修改呢？
回复 支持 反对

举报

pass1212
发表于 2007-12-27 21:25:38 | 显示全部楼层
最主要是上口參數不知如何設定，他都內定四等份，不知如何增加等分質，請大大教一教。謝謝
回复 支持 反对

举报

wtongong
发表于 2007-12-28 07:47:59 | 显示全部楼层
加钣厚参数
回复 支持 反对

举报

spytbl
发表于 2008-1-10 12:51:48 | 显示全部楼层
呵呵，钣厚参数我也不知道怎么加的，不过我又学了一招，不知道这样算不算是天圆地方了，呵呵，我现在还处于人云亦云的阶段，不具备思考的能力，在我看来，思考是建立在对知识的充分掌握的基础之上的
回复 支持 反对

举报

azad1981
发表于 2008-1-10 14:33:04 | 显示全部楼层

是不是草图封闭的原因呢？

放样中如果草图封闭是无法展开的，看看是不是草图都封闭了呢？
回复 支持 反对

举报

pass1212
发表于 2008-1-15 06:33:36 | 显示全部楼层
原帖由 wtongong 于 2007-12-28 07:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 L! }4 J1 D/ g# U3 u$ _/ c
加钣厚参数
$ u: e$ w% h0 {9 I. }. c& F3 t" K
鈑厚叁數請問如何加我都一頭霧水
回复 支持 反对

举报

cljsmy
发表于 2008-1-18 20:43:16 | 显示全部楼层
原帖由 wtongong 于 2007-12-28 07:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& [8 O, G. \  L$ A, V加钣厚参数

3 f/ S0 D, }- E1 k8 o/ \  Y1 }- W. f4 g7 ^
( f" W7 T9 r+ z) f4 [9 x
请问应该怎样修改呢？
回复 支持 反对

举报

pass1212
发表于 2008-1-26 18:33:13 | 显示全部楼层
原帖由 wtongong 于 2007-12-28 07:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( g% G1 n; v% y# D3 d4 k加钣厚参数
7 t: {, |5 S" L6 s+ |! ~

+ L4 S1 }. P/ u5 g/ o6 g8 a" W我也有加鈑厚參數阿為何無法像大大的天圓地方呢？参數鈑厚１。５ｍｍ彎摺線數７
回复 支持 反对

举报

supersoar2008
发表于 2008-1-27 09:08:41 | 显示全部楼层
不错啊，前一段时间还在考虑怎么画呢。
回复 支持 反对

举报

wangjianp2007
发表于 2008-1-27 09:26:34 | 显示全部楼层
我是新手，看不太明白，能不能解释一下步骤？谢谢
回复 支持 反对

举报

yangcfjc
发表于 2008-1-27 10:40:13 | 显示全部楼层
看的不太懂啊.能不能解释一下步骤？谢谢
回复 支持 反对

举报

pass1212
发表于 2008-1-27 12:26:39 | 显示全部楼层

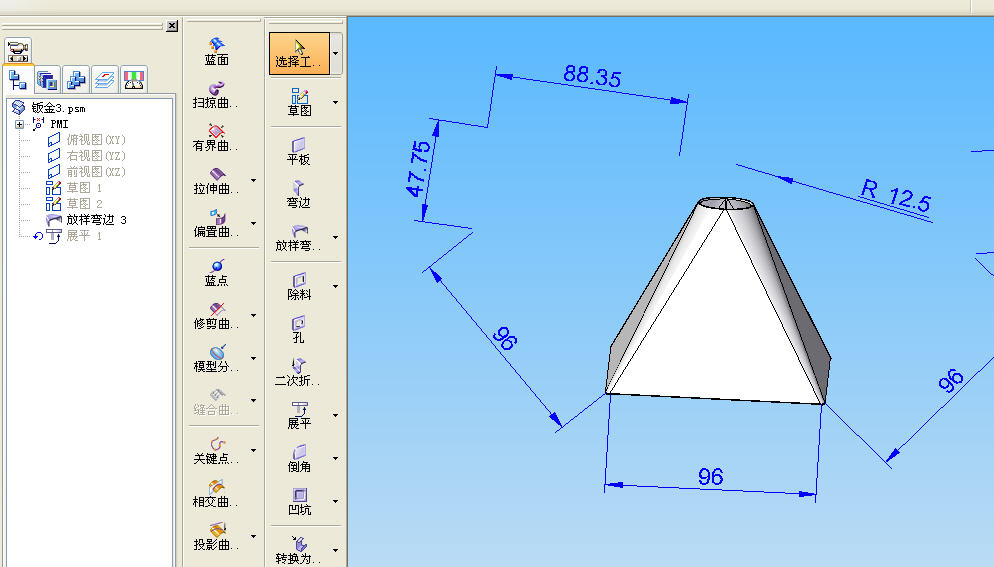

研究半天原來天圓地方在Solidedge鈑金是這樣畫阿SW畫的比較不像

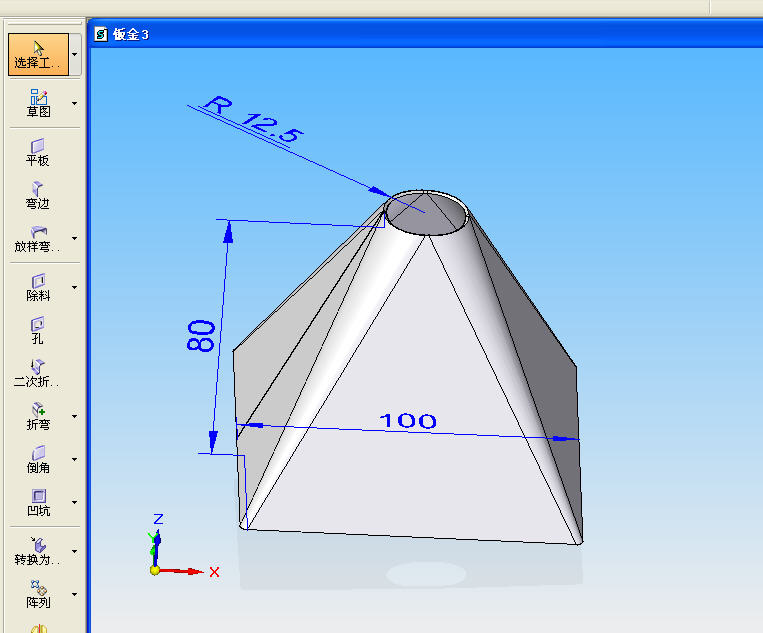

天圓地方

天圓地方

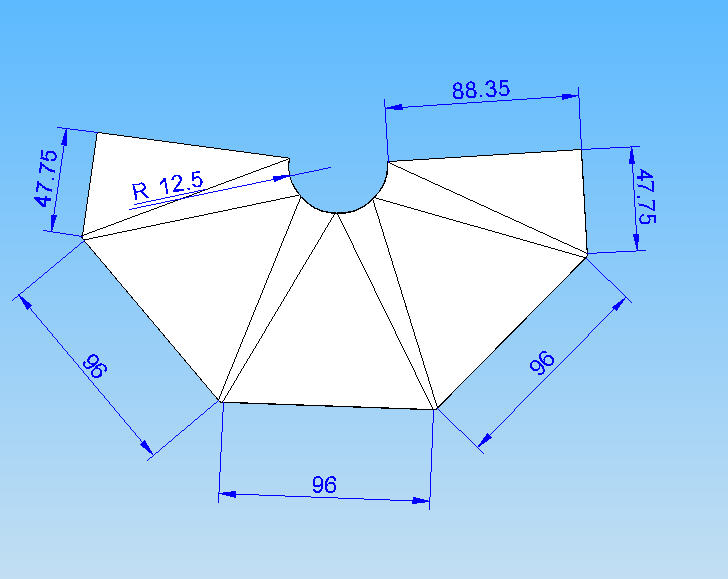

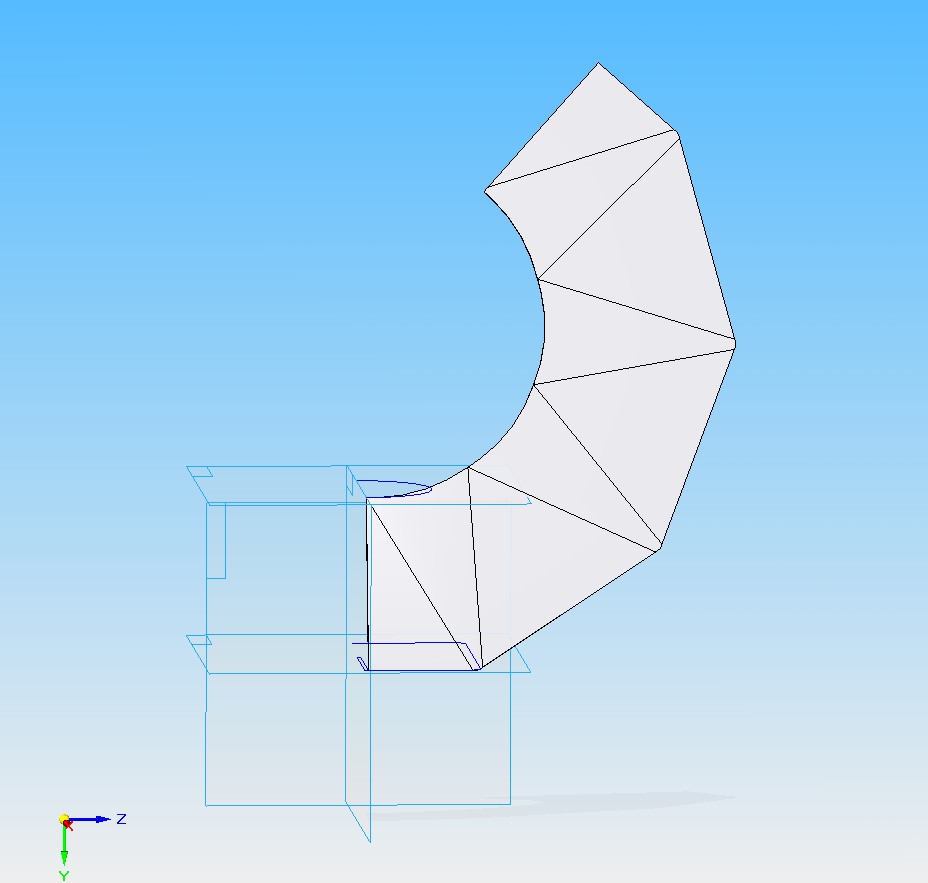

展開

展開
回复 支持 反对

举报

ugnxx
发表于 2008-2-18 21:38:02 | 显示全部楼层
能弄个教程不各位
回复 支持 反对

举报

ugnxx
发表于 2008-2-18 22:13:06 | 显示全部楼层
终于研究出来了
回复 支持 反对

举报
