『1001』补三视图（一）（已结束）

mfka · 发表于 2007-12-19 17:16:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本题目我最早见于1986年重庆工人日报，当时作为公开的机械制图竟赛题目。据称有18种作法。
要求用三维软件补三视图.

此题既然移到练习区了，就改一下练习方式吧，大家参加的话，可以画一种视图，要求前面还没人画过的如果前面已经有了没有分加。
参加时给出三个视图及轴测图，方便确认无误。
by li5jun1

[ 本帖最后由 li5jun1 于 2008-2-27 20:16 编辑 ]

mfka · 发表于 2007-12-19 17:20:08

刚才线条不清楚

philyu · 发表于 2008-2-22 13:25:20

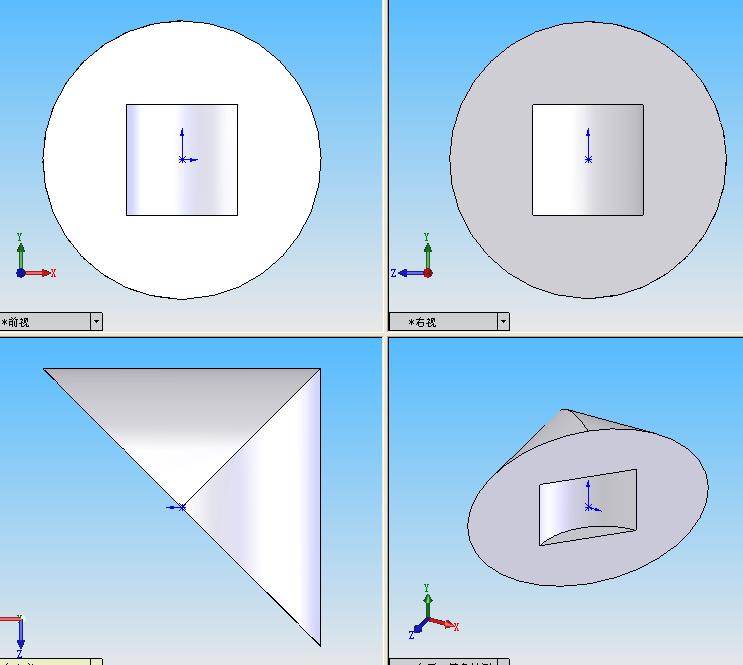

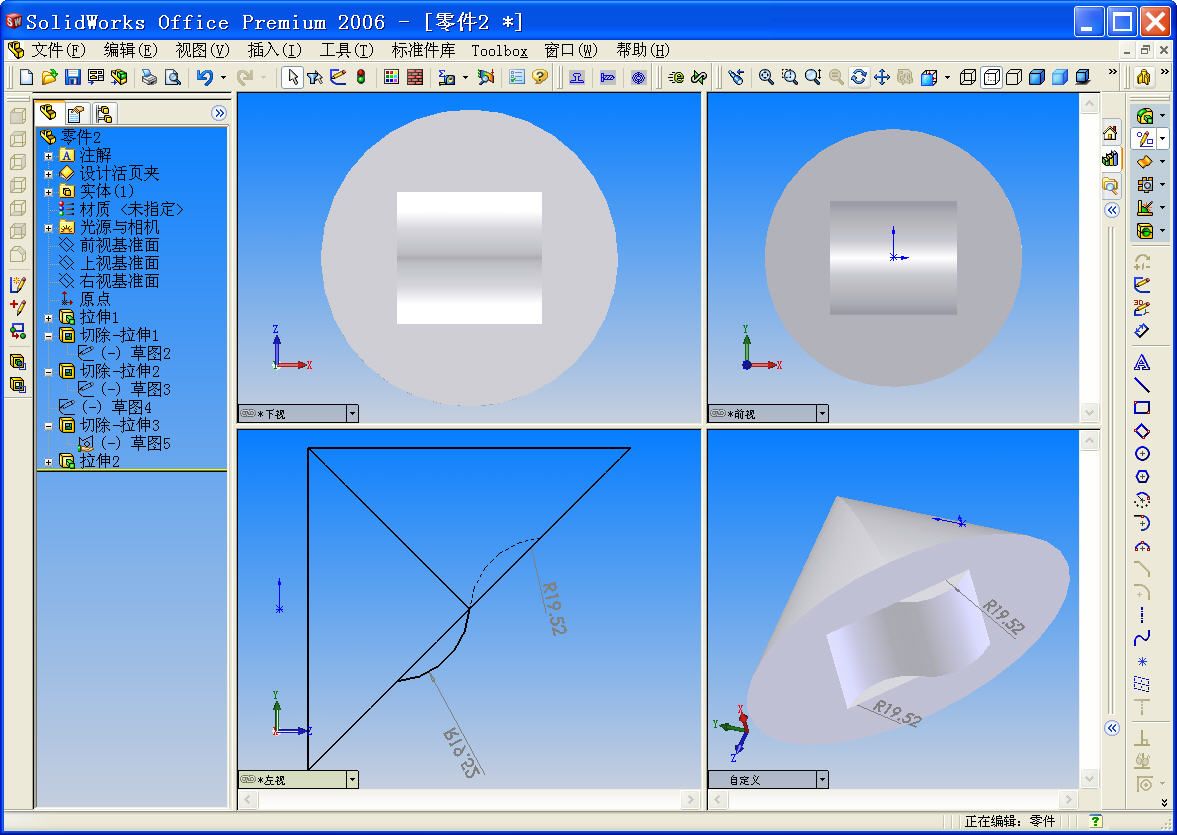

呵呵，做了一个最基本的~

上视图

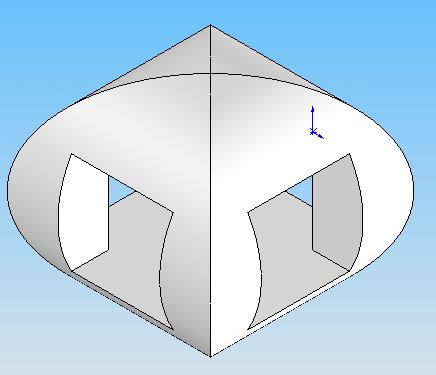

等轴侧图

asencwx · 发表于 2008-3-2 14:44:51

取楼上的右上一半也应该是一个答案了

[ 本帖最后由 asencwx 于 2008-3-2 15:07 编辑 ]

asencwx · 发表于 2008-3-2 15:03:48

从上面衍生的另外一种做法

asencwx · 发表于 2008-3-2 15:18:15

同理，还有这两种做法，

执着火狐狸 · 发表于 2008-3-3 10:48:26

只给个立体图应该可以了吧？

wert3d · 发表于 2008-3-3 12:29:01

5、6楼的对吧……………………

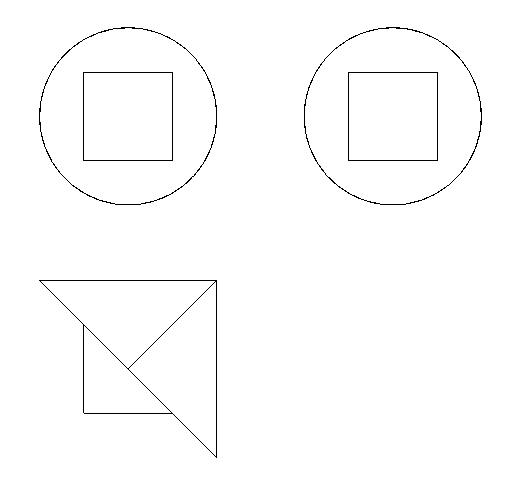

meri · 发表于 2008-3-4 10:20:10

不知道这样可以么

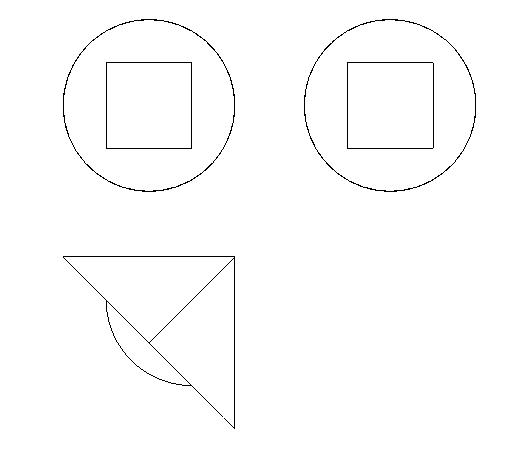

小贾师傅 · 发表于 2008-3-4 13:13:39

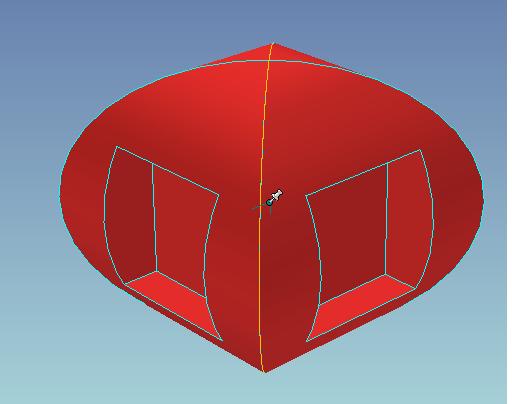

CAXA实体设计，支持一个！

[ 本帖最后由小贾师傅CAXA 于 2008-3-4 13:19 编辑 ]

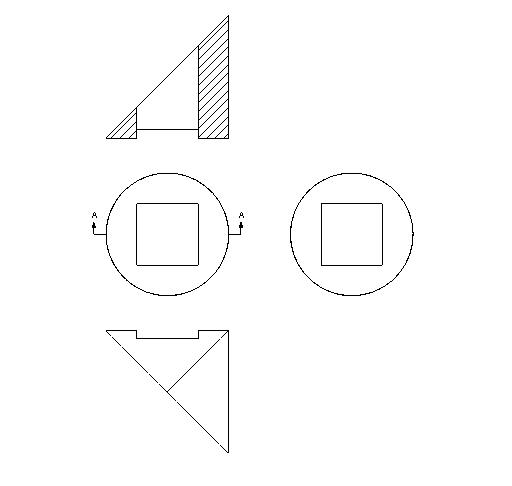

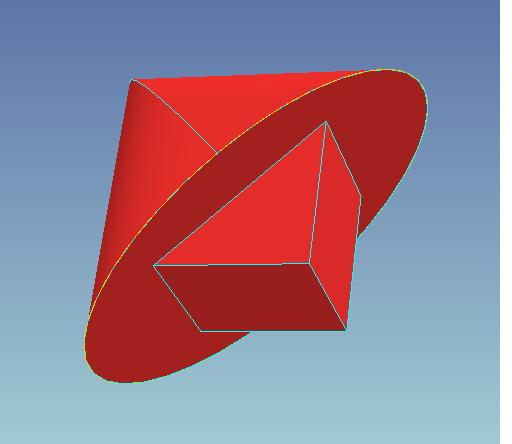

小贾师傅 · 发表于 2008-3-4 13:32:04

再来一个！

破碎虚空 · 发表于 2008-3-5 15:53:35

三楼与四楼的感觉不对的啊,

小贾师傅 · 发表于 2008-3-6 09:45:22

CAXA实体设计2007，第三个！

小贾师傅 · 发表于 2008-3-6 09:47:27

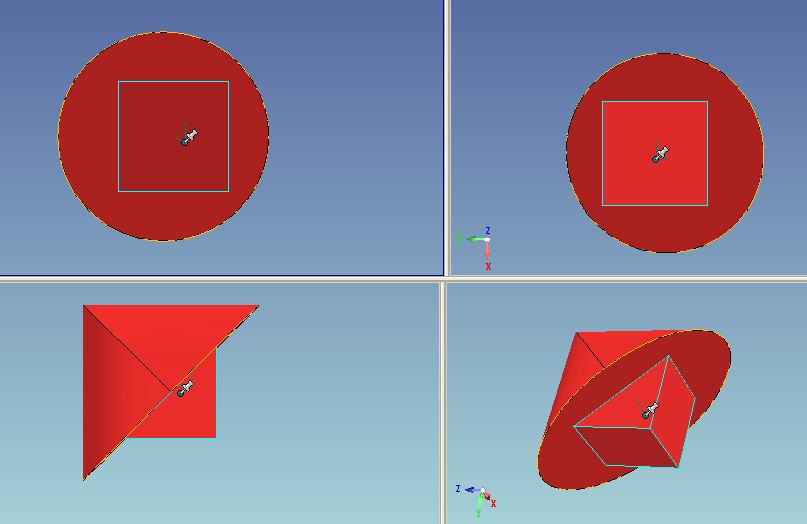

CAXA实体设计，第四个

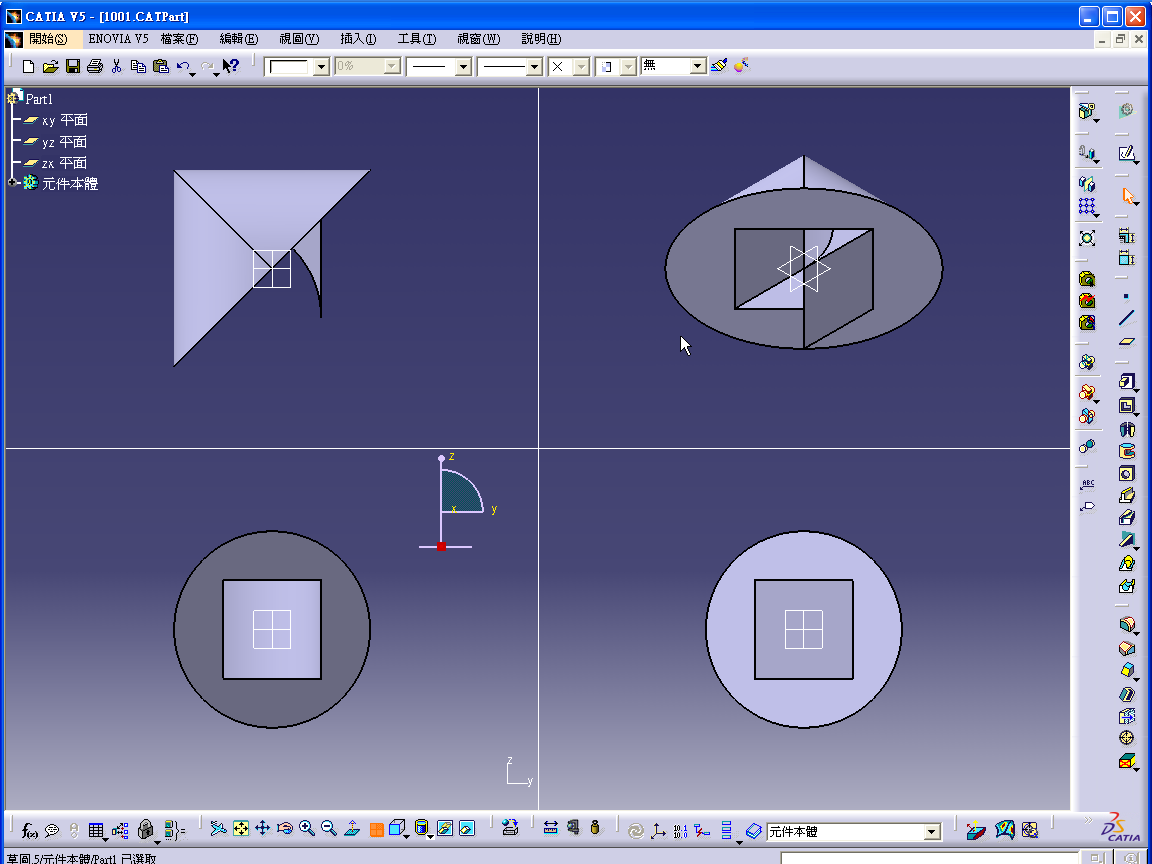

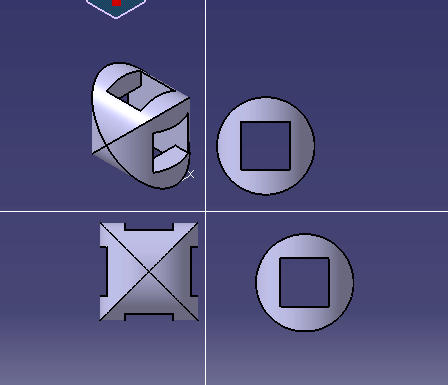

kevin8hu · 发表于 2008-3-7 08:43:54

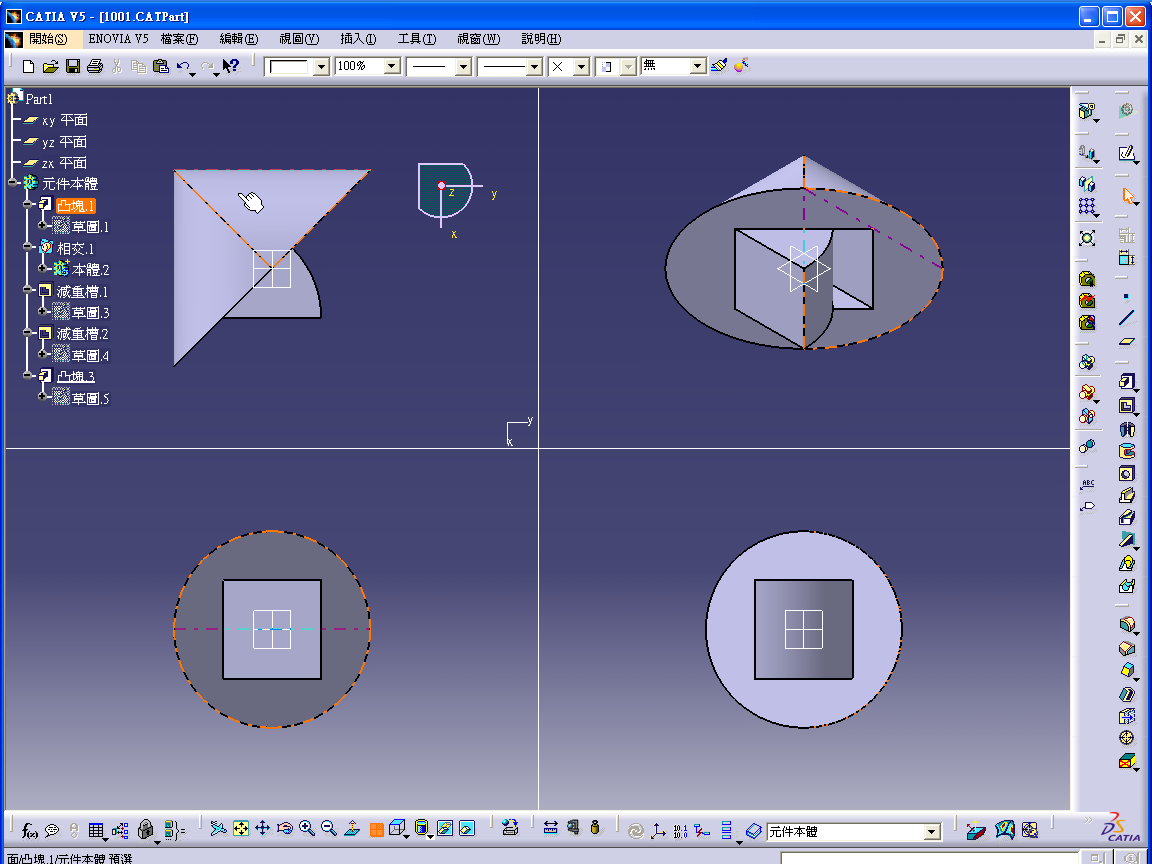

做了一个，请检阅。

raiz15 · 发表于 2008-3-8 08:53:50

『1001』补三视图(一)

raiz15 · 发表于 2008-3-8 08:54:46

『1001』补三视图(一)
第二弹

raiz15 · 发表于 2008-3-8 08:55:33

『1001』补三视图(一)
第三弹

raiz15 · 发表于 2008-3-8 09:01:56

『1001』补三视图(一)
第四弹，至此4个，剩下的就让其他会员去想了，这个严格来说，若考虑虚线不算的话，那#3、#4、#13、#14楼不能算。

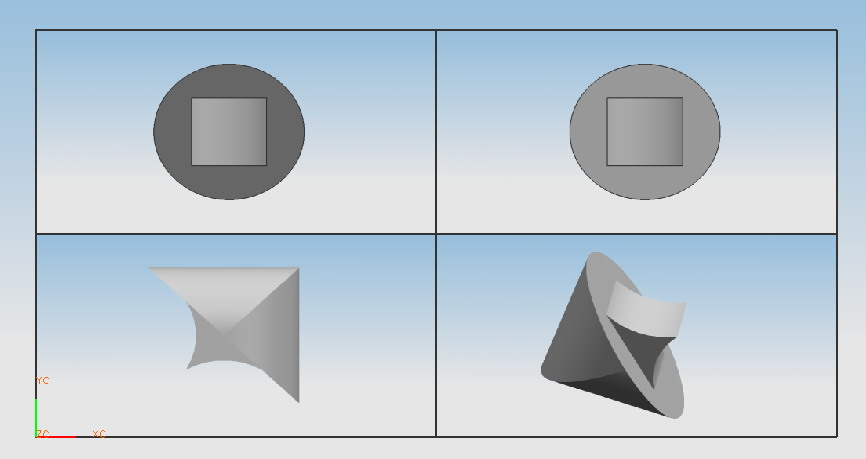

xiaonai8212 · 发表于 2008-3-17 19:39:11

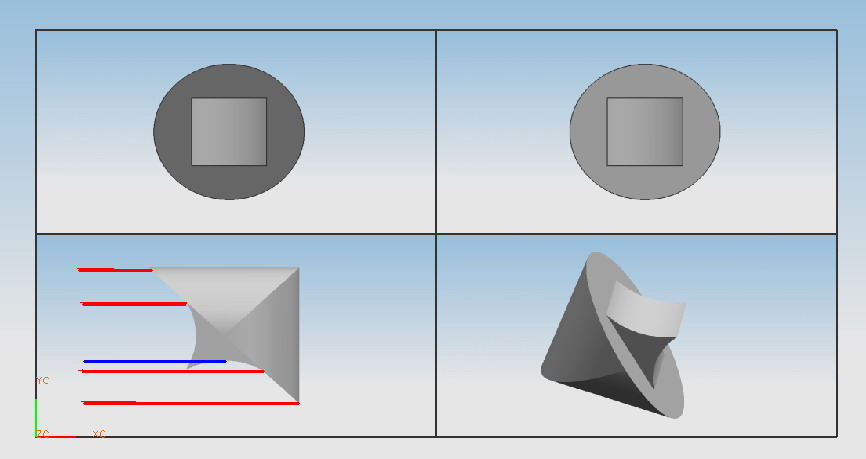

我也来补上一个

机械飞扬 · 发表于 2008-3-19 15:15:08

试着做了一个，自己感觉应该是正确的,
请给评评,

scliukejun · 发表于 2008-3-19 16:40:59

本人对以上各答案中无虚线的正确方案进行汇总,望大家努力,看三维论坛的同志们能否做到18个无虚线确!
(20#有虚线,不好意思)
把上述答案中间部分转90度,我想也是答案对吧版主?我这好象可以算有8个答案了====哈哈

[ 本帖最后由 scliukejun 于 2008-3-19 16:56 编辑 ]

foremast · 发表于 2008-3-19 23:15:37

玻璃球里放了个立方体

scliukejun · 发表于 2008-3-20 09:29:55

关于20#有虚线的说明:
见下图蓝色的投影线，版主看看是不是...

我来一个，请看看可不可以？：

[ 本帖最后由 scliukejun 于 2008-3-20 13:28 编辑 ]

ltq59 · 发表于 2008-3-22 10:51:52

换个视角
