[SW教程] [017]曲面练习---补手柄(SW2007个人两种做法)

[复制链接]
发表于 2007-12-25 15:35:38 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
原题目链接: [017]曲面练习---补手柄破面
7 K5 t7 Y* k6 K, b' L/ q: c6 k  h4 k# m( I5 W
做线影响到零件的外形,这里是个人的两种做法:

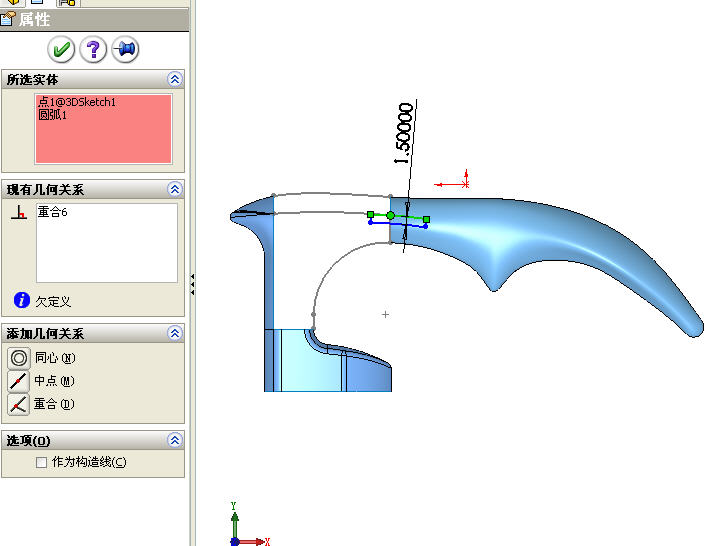

) @3 }; M+ E4 o/ Q; e1。新建3D草图1,用 1.jpg “转换实体引用”命令把给出的曲线引用,然后用“曲面上的曲线”将面细分为多部分,并提取曲面曲线,用“样条曲线”连接两点,然后分别约束两边为“相切”关系,做好3D草图1。. B. z% L  S6 @% ^5 Y& z4 q7 H. f
3D草图11.gif - {! @/ R7 r  W5 x

: w. |* M  }# i( [& {, ?" S2。利用3D草图1做“放样曲面1”,引导线为现有的边线组,约束为与面“相切”。* K7 Z  K* d+ {2 N" k/ R
2.jpg ( k$ _  H4 @$ {0 j; X# O: d

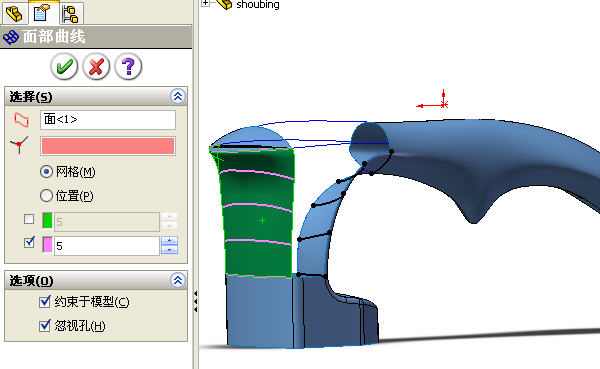

# I- M0 M  Q6 d, w2 D& f' y3。新建“3D草图2”,用“曲面曲线”命令 1.jpg 分别提取下图两曲面上的曲线:+ T) P/ }0 y# g! M
2.jpg , m6 A+ e$ N/ q9 S

- Z* |% n; X9 G9 r6 Q( B 3.jpg   }1 t8 W& n5 F0 n; ?3 n1 i

9 m- _/ t! J, f8 n+ F然后用“样条曲线”分别连接两个端点,约束“相切”关系,这样两点间的样条曲线将直接控制着零件的外形,可以自己调节下,从而达到想要的效果。
/ f2 w% e) h$ h) y% b9 c" m7 h/ [' g5 w  K* N2 C" u, a$ g
0 Q: S) _( x& p9 L4 A( G! s0 Y* ]. n& A! @/ S, K
4。放样曲面2,用3D草图2和现有面的边线做轮廓,两边的曲面边线做约束线,注意用“相切”关系。
1 L4 ]# |) l6 L# N5 Z$ } 1.jpg ( f, |' j) h7 U) g! N
" i! n/ A+ ^9 D' ]9 D" v* A
5。在前视基准面上绘“草图1”,用“剪裁曲面”命令将“放样曲面2”剪裁  v8 `( i) Y) i, p4 z! u, k
1.jpg 9 `( h1 }; b, }8 F: G/ q5 N( y
还是用“草图1”对曲面进行分割(插入--曲线--分割线)
2 s8 a  `. i' N4 \3 ^; S3 p 2.jpg # Y  {$ k+ X6 U

. @/ q$ C/ q9 L6。“放样曲面3”轮廓为两组面的边线,引导线为“3D草图1,引用曲引的部分”,约束两边轮廓线与面“相切”' g7 t7 e: v. k5 l. A& J* w
1.jpg - j- |7 ^& C4 {
7 \* ]: U+ n4 D
7。“填充曲面”,所有边界约束“相切关系。
0 O- m- _- Q6 d. p- Z 1.jpg 8 j7 T" ^1 `: L  ~- ^2 c7 V7 o& T
- L" v* F, D8 |0 Q% R" t
8。以前视基面将“放样曲面1、剪裁曲面1、填充曲面1”镜像,然后将所有曲面缝合,完成。
% r, _* N1 q" h8 E  [' Y( }8 O 斑马线.jpg 4 O) `  p& n4 k+ I( x  C
; K& T* m: z% x9 K+ a
轴视图.jpg ) {$ W8 Y# b% W1 k
0 I7 z. M6 g5 L! ?8 }& ~4 L
SW2007文件: 手柄1.rar (431.31 KB, 下载次数: 179)

评分

参与人数 2三维币 +25 收起 理由
li5jun1 + 10 加大教程奖励力度,鼓励原创教程
zcp68941125 + 15 做的很棒(第一种做法奖励)

查看全部评分

 楼主| 发表于 2007-12-25 17:11:37 | 显示全部楼层 来自: 中国浙江杭州
第二种做法:, v- E7 d& C% {; |( D
1。打开IGS文件“shoubing.igs”在SW的选项中选择“输入为草图”* V* M8 C7 v& W8 U7 O* X) K2 c, X
4 W3 u, R/ U3 }- }8 s
6 o- P% r+ `* C& c7 ?4 w" y2。在前视基准面上绘“草图1”,利用草图“分割曲面”0 q1 ?5 z" ]6 ?. K1 v
4 Z5 C$ s- ^  W( z  Z" Z# F3 d3 h. `# o2 L/ A- k' }
2.jpg . J& r& r3 v, V% s- E0 s+ s
0 l7 x" o& k4 n2 {
3。“放样曲面1”以输入的“3D草图1”做为引导线。
8 X" b% M) E2 g$ x+ r( d 3.jpg 3 z9 k) N& I& [, [( D9 Z, I* g. e# r5 C

) D7 [& d* s% q) g4。在前视基准面上绘“草图2”,然后插入--曲线--分割线,分割“放样曲面1”) V2 {9 z# h2 |' b
4.jpg ) O: U% Q2 h# O0 M. V' y3 [$ G
- R0 D0 V0 i9 X% I  n  }; g% Q
5。“放样曲面2”,注意将做为引导线的边线面约束“相切”。
$ f* ]3 Z7 B: |7 f) u8 W 5.jpg
( I. C& S; W9 K: i$ E0 i  ?; b; j- ]
6。绘“3D草图”用 样条曲线.jpg 样条曲线命令连接俩端点,分别约束与两端边线“相切”! S6 f6 T6 p: }$ y7 a$ b! l
, Y' }) ^7 `7 H- l; V0 @# ?
7 C3 |5 d, a4 S" _5 ~& N1 }% H7。“填充曲面”,选择面的边线和新绘制的“3D草图”,约束好关系。$ H% T; H8 M# p8 ?$ [$ I
! a5 `: v2 r, R; T: v) e$ O3 m$ U
: B0 \* J8 r7 N7 a* x+ M8。“边界曲面”,注意约束“草图1”轮廓线为“垂直与轮廓”
- x& t# n6 Y0 T/ } 8.jpg
. d! M" d5 c3 \8 S& _9 W: n, s0 M- P3 i0 r# x
9。用前视基准面做“实体”镜像。最后缝合所有的曲面。9 x4 u: J7 N0 U* \
9.jpg + Z  K; [9 I4 f+ L  v- n
: c1 Z# W- S/ }8 V( P0 k- l
10.jpg & {: ~# p4 g: u2 b8 f2 K

# A+ t! ^2 L: v9 G% ~" u; cSW2007文件: 手柄2.rar (495.82 KB, 下载次数: 82)

评分

参与人数 1三维币 +15 收起 理由
zcp68941125 + 15 做的很棒(第二种做法奖励)

查看全部评分
