CAD图纸缩放,尺寸问题

leng · 发表于 2007-12-27 15:31:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我想问的是我的图纸画完后,尺寸太大把他缩放10倍,但有的地方尺寸太小打印出来后表达不出,

然后我就把这部分局部放大表示,那放大的地方我可以随便画吗?不按实际尺寸可以吗?但是我标的是实际尺寸,我是

直接修改尺寸的,不知道这样的处理在生产中可不可以?

有些尺寸如果我不是画的很准,但是我按实际尺寸标注,这在生产中是允许的吗?,我觉得自己尺寸是对的就行吧,都是按图

纸加工,总不会到图纸上量尺寸吧?我是新手还不怎么清楚.

先谢谢您的解答了..

[ 本帖最后由 leng 于 2007-12-27 15:49 编辑 ]

LYP19800409 · 发表于 2007-12-27 15:52:49

你可以局部放大,但最好按比例放,然后在特性表中改标注的性线比例就可以了,

LYP19800409 · 发表于 2007-12-27 15:57:53

有问题可以在发信息给我

leng · 发表于 2007-12-27 16:25:49

如果尺寸放大不是按比例来的到底是可以么,我知道最好是按比例,但是因为我已经缩放了,觉得不好画,

gebaorong · 发表于 2007-12-27 16:32:30

在机械制图中规定，有的局部尺寸太小是可以不按比例来画的，你在局部放大图上方注明“不按比例”，但你的标注尺寸应该是实际尺寸，生产是按照你图纸上的标注尺寸加工的。

yyy2007 · 发表于 2007-12-27 16:39:21

不按比例画是不行的, 到时标注出来的尺寸就乱套了.

guojimin511 · 发表于 2007-12-27 16:43:53

可以的,标出来的尺寸不是实际尺寸,但可以修改的,按键盘上的DDEDIT修改就是了

luyiyi · 发表于 2007-12-27 19:10:32

找个教材或书看看就好啦

tzzsp · 发表于 2007-12-28 09:54:52

你制图时发生的情是常有的事！如图形不复杂只要局部放大！对于不按比例再画局部放大图是无需的事！只要将所要放大的部位复制放大就行了的事，标注尺寸请设置→调全局比例。标准规定制造零件尺寸是图样尺寸为准！

小灰豆 · 发表于 2007-12-28 10:10:26

可以用局部视图表示,但要按照实际尺寸画,然后写清局部视图的放大比例

kszldzg · 发表于 2007-12-28 10:29:08

按比例放大后,可以强行更改尺寸,但是要上图的上方标明比例.

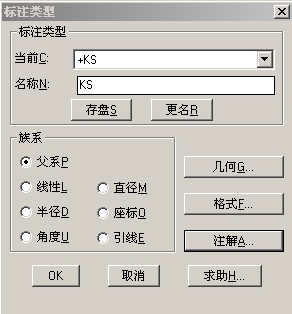

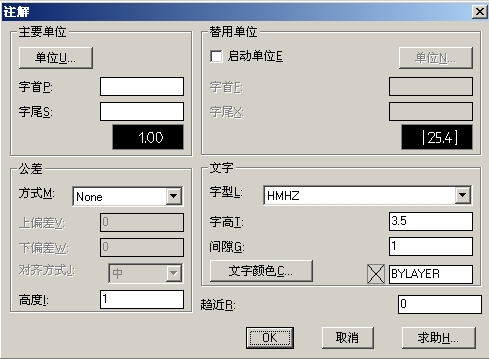

如果不想强行更尺寸可以可以在<标注类型>中更改<比例线性>如图示

例举:
如把某部分图纸放大5倍再标注:

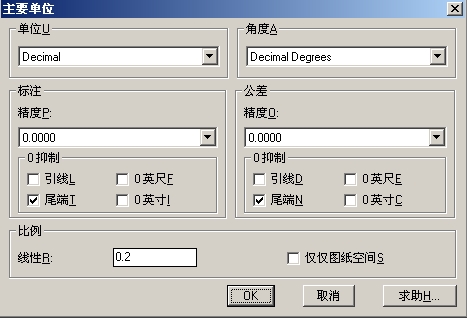

那么就在比例线性中更改为0.2(这个的好处就是标注的时候不会错误)
到画图熟练后建议直接更改数(不要忘记标注完后再把他更改成1哦)

[ 本帖最后由 kszldzg 于 2007-12-28 10:33 编辑 ]

a9917 · 发表于 2007-12-29 00:38:37

总的来说你这样做不会对实际生产产生多少不良影响，但是就机械制图本身来说，此做法是欠严谨的，画图不管大小都是有比例的，很多结构国家标准中都有规定的简化画法。这种做法尤其对从事机械的年轻人很不好－－－影响制图能力的提高。

hnhoutao · 发表于 2007-12-29 08:03:01

一般来说，要按照比例画图的，局部放大的地方在图旁边单独标注！

leng · 发表于 2007-12-29 16:12:36

哦, 多谢各位指教啊

llsongwenyong · 发表于 2007-12-29 17:38:35

一般要按系统的标注如果你改了尺寸用比例缩放你改的尺寸不能被缩放
