[已解决] CAD图转UG后怎么能编辑

[复制链接]
wang306962314
发表于 2008-1-6 19:56:16 | 显示全部楼层 |阅读模式 来自： 中国安徽芜湖

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
求高手指点，我这里有时有用CAD画的图纸，但要做三维加工。本人把CAD图导入UG里后就是不能象UG里编辑或象CAD里那样编辑，
  `- c" m, s* E4 r
0 |" B5 s5 |+ ~+ R* h[ 本帖最后由 luohuayu 于 2008-5-16 11:00 编辑 ]
回复

举报

drduying
发表于 2008-1-7 09:14:56 | 显示全部楼层 来自： 中国辽宁沈阳
把这些从CAD里导入的线放到UG的草图里编辑会很方便.

评分

参与人数 1三维币 +5 收起 理由
渊博士 + 5 应助

查看全部评分

回复 支持 反对

举报

yanfubin
发表于 2008-1-7 09:51:22 | 显示全部楼层 来自： 中国黑龙江哈尔滨
可以啊 ，可以先把CAD导入UG然后进行编辑操作，我经常这样编辑。
回复 支持 反对

举报

wang306962314
 楼主| 发表于 2008-1-11 19:22:05 | 显示全部楼层 来自： 中国安徽芜湖
谢谢了，我回去看看。
回复 支持 反对

举报

wang306962314
 楼主| 发表于 2008-1-11 19:27:26 | 显示全部楼层 来自： 中国安徽芜湖
可是那些CAD里标注的尺寸怎么还是编辑不了。我郁闷呀 。是不是把什么UG 里的文件改一下CAD里标注的尺寸就也可以在UG里编辑了
回复 支持 反对

举报

ZWEI
发表于 2008-1-16 14:30:02 | 显示全部楼层 来自： 中国湖北武汉
肯定不行,两个完全不同的软件,可以相互导入.但肯定不能拥有对方的特性啊!
回复 支持 反对

举报

junun
发表于 2008-1-16 17:38:22 | 显示全部楼层 来自： 中国山东济南
可以导入的，我经常做啊
回复 支持 反对

举报

LTQKIKI
发表于 2008-5-16 10:26:24 | 显示全部楼层 来自： 中国广东深圳

CAD2D 转换到UG里怎么操作 谢谢！！

CAD2D 转换到UG里怎么操作 谢谢！！
回复 支持 反对

举报

ZMZ215ZMZ
发表于 2008-5-16 10:39:33 | 显示全部楼层 来自： 中国浙江绍兴
直接在三维里改好了,要不在二维里改好再导进去好来
回复 支持 反对

举报

LTQKIKI
发表于 2008-5-16 11:08:54 | 显示全部楼层 来自： 中国广东深圳

回复 9# 的帖子

啊？不懂你的意思，有点深哦。。能不能具体讲下怎么操作哦？谢谢啦！！
回复 支持 反对

举报

LTQKIKI
发表于 2008-5-16 11:17:35 | 显示全部楼层 来自： 中国广东深圳

CAD图导入UG

CAD图导入UG 应该怎么操作！谢谢啦。。急。。。。。
回复 支持 反对

举报

cyh020316
发表于 2008-5-16 16:51:21 | 显示全部楼层 来自： 中国浙江温州

回复 1# 的帖子

道人后．当然可以有限制地编辑，，比如把他们放到草图里，但要编辑cad的尺寸就没办法了．．到入还有个问题，里面的线条有时候回有间隙，而影响拉伸．
回复 支持 反对

举报

342539436
发表于 2008-5-16 18:44:14 | 显示全部楼层 来自： 中国山东潍坊
原帖由 LTQKIKI 于 2008-5-16 11:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* f5 _. |$ L( s. }, V4 u. fCAD图导入UG 应该怎么操作！谢谢啦。。急。。。。。

: Z6 m6 N: B9 n0 @0 H' w' Y9 \! {, h
到UG4.0的版本中，直接倒入CAD文件，在建模状态下直接用曲线编辑就可以，而且与一般的曲线一样编辑，不会影响。CAD原来的尺寸建议不要保留，直接删除，或者转移到其他的层。
回复 支持 反对

举报

LTQKIKI
发表于 2008-5-17 08:54:02 | 显示全部楼层 来自： 中国广东深圳

CAD图怎样才能导入UG里面进行操作啊。。

版主。。。- R" m; g" D; j2 J5 b0 _4 ], m
         CAD图怎样才能导入UG里面进行操作啊。。谁能告诉我呢。。
) X1 B  Z/ U0 j" i+ W" ]: T   谢谢！
回复 支持 反对

举报

LTQKIKI
发表于 2008-5-17 09:13:53 | 显示全部楼层 来自： 中国广东深圳

CAD图导入UG的时候提示错误

CAD图导入UG的时候提示错误   那位高手能帮帮我哦///谢谢！

错误的提示

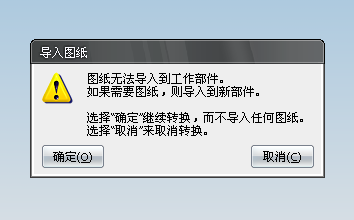

错误的提示
回复 支持 反对

举报

baihualin07
发表于 2008-5-18 13:41:53 | 显示全部楼层 来自： 中国吉林白城
你直接点确定就行了;不过你得先确认一下导入时的单位是不是MM,第一次导入时单位基本都是英寸
回复 支持 反对

举报

342539436
发表于 2008-6-4 15:39:11 | 显示全部楼层 来自： 中国山东潍坊
原帖由 baihualin07 于 2008-5-18 13:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. C$ s) k  U. }1 r你直接点确定就行了;不过你得先确认一下导入时的单位是不是MM,第一次导入时单位基本都是英寸
! D; ]& V  l& u

# a* `: x+ u: e: @; O9 U1 u直接从文件中导入DWG格式就好，然后一直确认，最后完成后查看一下图层显示！
回复 支持 反对

举报

xingping1234
发表于 2009-12-10 18:48:57 | 显示全部楼层 来自： 中国广东深圳
好东西啊，支持啊
