0Cr13不锈钢带的退火工艺

bywhzh · 发表于 2008-1-19 11:02:19

您需要登录才可以下载或查看，没有帐号？注册

x

我单位新进一批0Cr13不锈钢带,较硬无法进行翅片绕焊,求各位指点一下退火工艺

ajhtiger · 发表于 2008-1-20 08:42:27

830度左右退火，但估计很难低于135HBS

bigfish · 发表于 2008-1-21 10:52:15

800--900缓冷

bigfish · 发表于 2008-1-21 10:53:23

硬度应该是小于183HB

pzhcx1 · 发表于 2008-3-7 14:19:15

如果是热轧黑皮:要用罩式炉退火,冷轧卷可以在870度左右退火,但最高温度不能过900度

弯弯月 · 发表于 2008-3-7 18:19:15

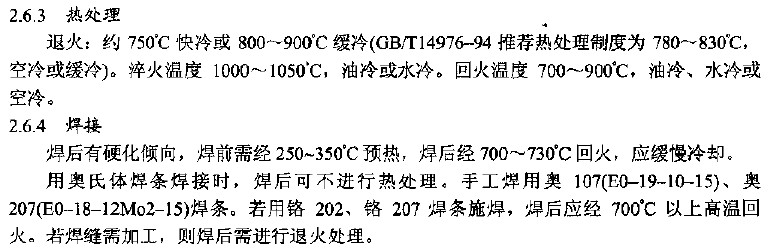

0Cr13不锈钢带的热处理工艺：

bywhzh · 发表于 2008-3-10 14:55:17

我们的焊接工艺是高频螺旋绕焊,焊接后水冷,放置几小时后,仍有应力响声啊

		自动登录	找回密码
密码			注册

通知
