[AutoCAD教程] [028]床单建模(AutoCAD2004)

[复制链接]
唐昕晨
发表于 2008-1-17 12:35:03 | 显示全部楼层 |阅读模式

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
首先来看看效果图( l$ s8 q% B. Z( [8 {$ c7 e
10.gif - q" r! t- I& n
床单的绘制步骤如下:
) U- C  T3 W0 w  v8 I１、用直线画一个长２００、宽１３５的矩形。　　　
/ P2 D2 Y, B$ l4 ^' q3 t２、设置系统变量surftab1、surftab2　各为１５。　　　
; O4 z3 L/ K# ]" a0 Y３、把刚的矩形创建成边界曲面，效果如下图
) z1 y( U7 K4 W3 w- y% G 2.jpg : b+ E* P4 W! r7 r/ T$ {
(接下来用拉伸命令将曲面拉伸)
+ V7 s" s* p/ \- x. K. M
, p2 e% ]% T3 a) t４、输入stretch命令后如下图所示，从右下角往左上角的区域选择，回车确定后以（０，０）为基点，（０，０，４５）为第二点，对曲面进行拉伸。/ S" n- ~" c" {2 t
3.jpg 9 c9 b+ O0 {4 F5 R  c
(拉伸后看起来好像没有什么变化（废话）-_- ! ,,,,,,,,,选择“视图”－“三维视图”－“西南等轴测”就可以看出大概的三维效果了＾－＾,,,,,,,,,,)
- h6 x0 N1 B7 m! r 4.jpg
: i, }7 a0 u  E. X7 p& ?+ |# t５、设置系统变量surfv　、surfu各为５０，然后输入命令：pe,,,,,,，选择曲面进行"平滑曲面(S)"。4 t8 u( U0 A/ Z5 e. q5 m6 T5 V
5.jpg 0 |4 Y8 P5 x  N) R2 Q
(这样，大致的效果就出来了，如图：)* h. x1 v2 ]0 _5 N
, I4 {4 z2 u1 r+ I在这里先将之前的矩形那四条边先删除掉，。至于床单的边缘，用刚才的拉伸（stretch）命令进行多次的拉伸就可以了。如图：4 L" K6 [7 \" k3 Y$ N* F
. k. Q6 l/ ~/ q" g( ~（在此步骤提示下：就是拉伸的时候，直接用交叉窗口选择床单边缘的一部份后直接拉出大概的形状就可以了）( F6 x6 v7 v; @% l+ x) A. B5 O
; U* F) y4 C& a2 b$ w9 |6 e再给整个图形加点灯光、材质。床单的效果就这样，至于整张床的效果，其它的部位也就比较容易了，在这里我就不多说了。' L9 Y/ P% ]' u2 u
6 }* P1 A8 Q4 f: m4 a/ X+ I
2 C) e& k- ?3 B[ 本帖最后由 唐昕晨 于 2008-1-19 12:26 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
li5jun1 + 10 有人出的比你早哦

查看全部评分

回复

举报

唐昕晨
 楼主| 发表于 2008-1-18 12:33:15 | 显示全部楼层
床单建模视频教程,AVI格式.

床单建模.part1.rar

1.91 MB, 下载次数: 828

床单建模.part2.rar

1.91 MB, 下载次数: 749

床单建模.part3.rar

1.91 MB, 下载次数: 715

床单建模.part4.rar

532.36 KB, 下载次数: 557
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-1-19 12:23:18 | 显示全部楼层
绘制曲面结合这个平面的拉伸命令stretch是比较灵活的,
2 |8 C/ l0 R) ]; A) L0 H( z' Y; K
利用此方法还能轻松建出山脉,- c+ Y+ M0 J6 m% J/ q
如图:
5 V5 b9 b" K. }  `5 i( J
! r& h# J( w8 P. R0 J# ]2 S[ 本帖最后由 唐昕晨 于 2008-1-19 14:08 编辑 ]

山脉.rar

49.58 KB, 下载次数: 40
回复 支持 反对

举报

總教頭
发表于 2008-7-1 19:48:07 | 显示全部楼层
版大真是好功夫~~~, C% e3 ]/ s, j  f; x7 D; L

* k* Q4 E& R8 [: O9 h, N) i學習了~~~謝謝版大指導~~~
( X: M# _6 _& F" g; B0 {! k! I2 i( K: O
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~7 m, _; O, x, {

. _/ d  w! A8 n- |& b' ~# M5 l' Q1 `感謝~~小總也會了~~(補一張練習圖)
$ ?, x5 W" S2 x$ v$ y0 K; U1 |: \! X4 r
[ 本帖最后由 總教頭 于 2008-7-1 19:58 编辑 ]

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 补加2分，鼓励按教程进行练习

查看全部评分

回复 支持 反对

举报

xml256751
发表于 2008-7-30 09:56:30 | 显示全部楼层

028床单建模AutoCAD遇到的问题

原题：[028]床单建模（仅图形）
) E1 P# Y& Z( J5 c" D( L看了 唐昕晨 版主的教程 http://www.3dportal.cn/discuz/viewthread.php?tid=436415&extra=page%3D1后的问题: j& \/ p* i( A( v& V+ V1 |
1 f" B+ i: G6 m8 [% a% H
) ^) W& G* L4 y
9 L0 b8 s1 O6 {: z$ [
帮忙呀。。。我也试的画了一下你上面的床单。。但出问了，就是我画到后面那步（在这里先将之前的矩形那四条边先删除掉，。至于床单的边缘，用刚才的拉伸（stretch）命令进行多次的拉伸就可以了。）时，我用拉伸（stretch）时拉伸不了床单边缘就是没反映，也不知道怎么了，我也试过用X分解，能分解也可以用拉伸（stretch），但是分解出来的方的。但这也能做后面进行平滑等。可能也能做出来，复杂了。。
; {- E! P( ^% Z+ @! k5 z    我是按照你的步骤一样的，请问一下我是那里出问了。。, ~+ Y& d0 u6 \& t# I! u+ v
还有一个问题想问你，就是我设置图层时，我的线型和线宽只能设一次，如（我第一次设了但不小心设错了就要从新设置线型和线宽，但是我的就是不能在改了，我只能把图层删了从新建一个图层，，我也不知道为什么，，是不是我装的软件有问题呀，，我用的是2007的。。3 E; V. W, _8 n: o2 l% _
+ C) r, P6 S5 u& c- O1 f& r
[ 本帖最后由 xml256751 于 2008-7-31 08:30 编辑 ]

这是你的

这是你的

这是你的有结果

这是你的有结果

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 本子区第一个普通会员主题，奖励！虽然是我

查看全部评分

回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-7-30 18:27:22 | 显示全部楼层
原帖由 xml256751 于 2008-7-30 09:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif- U- l" |2 p9 f, z6 L1 g& S
楼主。。帮忙呀。。。我也试的画了一下你上面的床单。。但出问了，就是我画到后面那步（在这里先将之前的矩形那四条边先删除掉，。至于床单的边缘，用刚才的拉伸（stretch）命令进行多次的拉伸就可以了。）时，我用拉 ...
1 q5 |2 ~, `, t# ]0 j! C; d
: `. M: j7 ~7 X6 k
拉伸后没反映？你的UCS坐标旋转了没？你可以去看下视频教程部分。
回复 支持 反对

举报

xml256751
发表于 2008-7-30 19:36:23 | 显示全部楼层
我下了视频教程。。。前面做的跟你的一样。。但就到那步就是拉不了。。。我的UCS坐标没有旋转。。。你是不是说要把UCS设置一下吗。。。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-7-30 22:25:20 | 显示全部楼层
原帖由 xml256751 于 2008-7-30 19:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif; o  n# c6 i- G9 t/ Z* \  [
我下了视频教程。。。前面做的跟你的一样。。但就到那步就是拉不了。。。我的UCS坐标没有旋转。。。你是不是说要把UCS设置一下吗。。。

2 i1 B3 u1 o0 ^% R5 \你把你出问题的那一步截张图片来看。这样直观点。
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-7-31 19:47:16 | 显示全部楼层
楼主的坐标没有错，你是不是在命令stretch拉伸时，直接去单击那个床单边缘？) N/ I/ z# x2 y0 M% F- z- }# g6 L
要拉伸时得从右下角往左上角进行区域选择而进行拉伸的。
回复 支持 反对

举报

xml256751
发表于 2008-7-31 20:54:25 | 显示全部楼层
不是，我就是从右下角往左上角进行区域选择而进行拉伸的，就是拉不了，但我用X分解后能进行拉伸，但不对，拉出来的是矩形，我昨天和今天不段的进行做这个图，想办法解决或用其它办法，还不知道为什么，好像我的平面只能拉伸一次，也不知道是不是软件问题，有没有人用2007的做过这图呀。。谢谢唐老师怎么有耐心给我回答

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 补加3分，鼓励技术讨论

查看全部评分

回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-7-31 21:26:32 | 显示全部楼层
原帖由 xml256751 于 2008-7-31 20:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif" U; p0 A$ J3 B
不是，我就是从右下角往左上角进行区域选择而进行拉伸的，就是拉不了，但我用X分解后能进行拉伸，但不对，拉出来的是矩形，我昨天和今天不段的进行做这个图，想办法解决或用其它办法，还不知道为什么，好像我的平面只 ...
) Q  f2 V* c; c' I. |% Y- g

1 }# T4 h& x7 n# T0 o$ a1 F5 x4 L! ?4 s, ]
曲面分解后是变成N个面域的: x& v% J, d+ ^1 i3 H

0 P. v0 u0 h  `+ {0 f. z# N[ 本帖最后由 唐昕晨 于 2008-7-31 21:29 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
li5jun1 + 5 加分！热心啊。

查看全部评分

回复 支持 反对

举报

votasee
发表于 2008-8-10 21:04:53 | 显示全部楼层
是啊。。我也是这样的问题啊。。。我也不能进行位伸啊。。。+ n* l" [/ t7 b. v- R
/ F7 A( J6 S& A- A$ b) n: A
而且在第三步，我就不能拉伸到作者所说的那个形状。我是分四步才拉到我现在这个形状的。。。: `1 b- H; a; m# Y- ]  `4 M

8 }" ]/ H  A) J- @拉到这个形状后就没法再伸了。。。他们是一个整体 。。
1 f, c2 @' P) x  L6 f) ^0 X7 a4 E0 q' C# r- M* f  |' q
如果 分解后。可以拉伸那些小矩形了。。不过。再也不能圆滑曲面了。。。
) x+ U- }3 a9 l8 u/ S6 T( Q6 ^8 C' r! t  e
* _- B3 I( V/ e7 ?! K$ W3 K4 b& |( L% K& w/ Z
补充一下。。我用的是CAD2006版 的。。。) ]5 @9 d  Q8 U- ^- F' a: O
1 b, \) ]2 b4 E$ q: ^, N
没成功。。3 k9 V$ K9 ^; L7 n6 c

6 b9 c/ R" S6 u% f/ r3 e[ 本帖最后由 votasee 于 2008-8-11 21:42 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 补加3分，鼓励技术讨论

查看全部评分

回复 支持 反对

举报

yongzhi99
发表于 2008-8-11 21:04:02 | 显示全部楼层
STETCH  命令怎拉伸不了啊 总是移动啊 怎么拉伸啊  我是初学者 对这先指令还不太熟悉
回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2008-8-15 12:07:42 | 显示全部楼层
原帖由 votasee 于 2008-8-10 21:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif# t& f- a8 o+ s$ i: l3 H
是啊。。我也是这样的问题啊。。。我也不能进行位伸啊。。。" E6 L$ x7 U; U! B) K% O. A8 v

4 C* k8 S4 g. N' d/ j而且在第三步，我就不能拉伸到作者所说的那个形状。我是分四步才拉到我现在这个形状的。。。' M* s  T, ^' U5 g" S* K

9 s* _  g2 d7 G( c$ A拉到这个形状后就没法再伸了。。。他们是一个整体 。。 ...
5 C) H& ~( n$ c6 X: N% X
1 C3 b; X! Y* G7 R4 g( F
建议你下载视频教程后把播放速度放慢，然后注意观察绘制步骤：1、注意那个UCS坐标的各轴方位。2、注意观察拉伸时的选择区域范围。
回复 支持 反对

举报

ningjuan1314
发表于 2008-8-18 14:58:49 | 显示全部楼层

渊博！！！！！！！！！！！

原来无论什么软件学精了都是很牛的，像我没一样精通的，样样松，样样通，羡慕斑竹阿 ，学习受教了！
8 p% `2 y7 x0 `$ q0 B2 k. `3 S9 Y我很多英文的命令记不住，看样子得花点时间背背命令了，什么时候可以直接输入中文命令阿！！！！！！！！！

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 补加2分，鼓励按教程进行练习

查看全部评分

回复 支持 反对

举报

resolution
发表于 2008-8-31 14:04:57 | 显示全部楼层
  请问一下,为什么我在拉伸传单褶皱的这部分,我用拉伸但是形状一点都没有改变
) x1 c; s$ ^2 N  J为什么? 谢谢
回复 支持 反对

举报

tonyle
发表于 2009-2-9 21:24:42 | 显示全部楼层
楼主，谢谢你的教程！但我遇到一个问题，跟17楼的一样，拉伸不了，想了好久还是不行，也是2007版本？
& N9 |, e$ Z: p/ Q  是什么问题啊？？？？是不是2007拉伸不了？？？我截了个图。帮忙看下原因。。。。。。1 J1 l/ ~" L, m* n9 e7 y9 Z+ B
5 o6 B% y1 a) D% J- I
[ 本帖最后由 tonyle 于 2009-2-9 21:25 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 补加3分，鼓励技术讨论

查看全部评分

回复 支持 反对

举报

唐昕晨
 楼主| 发表于 2009-2-9 22:06:13 | 显示全部楼层
你这样不是拉伸出来了吗，边缘部份跟之前一样的，要注意的是那个坐标的位置关系就OK了

评分

参与人数 1三维币 +2 收起 理由
li5jun1 + 2 一直关注此帖，加分。顺便麻烦看一下19楼的

查看全部评分

回复 支持 反对

举报

一枕清风vs
发表于 2009-5-4 10:42:43 | 显示全部楼层

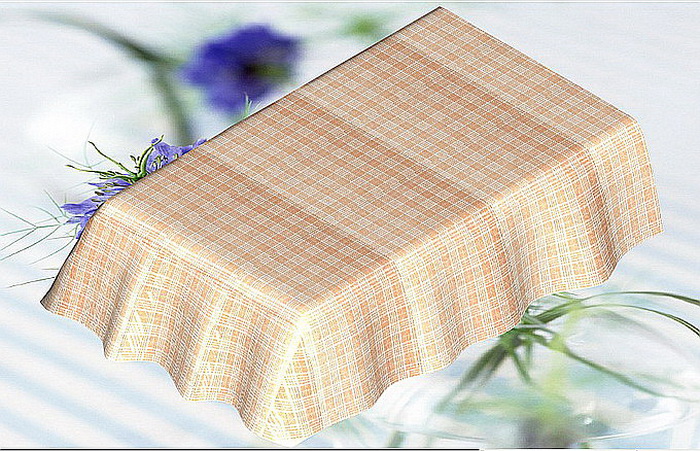

床单ZMJ.jpg 床单ZMJ2.jpg / ?2 l3 J% ?/ I
大家要看一下标题，ACAD2004，06以上高版本做不了，05没试。

评分

参与人数 1三维币 +3 收起 理由
li5jun1 + 3 补加3分，鼓励技术讨论

查看全部评分

回复 支持 反对

举报

pcyong
发表于 2009-5-12 17:36:48 | 显示全部楼层
床单新拉伸，之前一直拉不了，，今天无间用这个行的通耶现拿出来给大家分享下

床单拉伸的新做法步骤.part1.rar

1.02 MB, 下载次数: 30

床单拉伸的新做法步骤.part2.rar

1012.4 KB, 下载次数: 26

评分

参与人数 1三维币 +6 收起 理由
li5jun1 + 6 欢迎技术讨论，不过视频建议做成AVI等格式

查看全部评分

回复 支持 反对

举报

yuanyi_1985
发表于 2009-6-22 20:01:32 | 显示全部楼层
我研究出原因了，如果你的版本是06以上的在对床单边缘进行拉伸时，要先点击图形属性里将“拟合/平滑”一项选为“无”。再用版主的方法拉伸后将“拟合/平滑”改为“三次”。( O5 s- b$ f9 C4 M' p) l
这是因为stretch只对二维多段线起到编辑作用。

评分

参与人数 1三维币 +2 收起 理由
刹车 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

guozhengde
发表于 2009-8-5 11:46:58 | 显示全部楼层
学会了。嘿嘿。。
回复 支持 反对

举报

yanyingming
发表于 2009-8-7 12:44:21 | 显示全部楼层
效果很不错啊
回复 支持 反对

举报

suimingyan
发表于 2009-8-8 10:17:46 | 显示全部楼层
有盖房子的吗
回复 支持 反对

举报

jiyun2008
发表于 2009-8-31 19:38:26 | 显示全部楼层
,漂亮
