表面粗糙度如何在CAD中标注，怎样操作画，

qq284455546

表面粗糙度不会标识呀，谁教教我啊
5 w7 ]) J* u& j" V8 C' V
  ^1 @. y+ M4 m+ i) V" g% ^* k[ 本帖最后由 fwg4002 于 2008-2-4 09:14 编辑 ]

tkywyx

去买个二次开发的附助软件吧,如英科宇的机械工程师,就有这个功能.

ljwquan

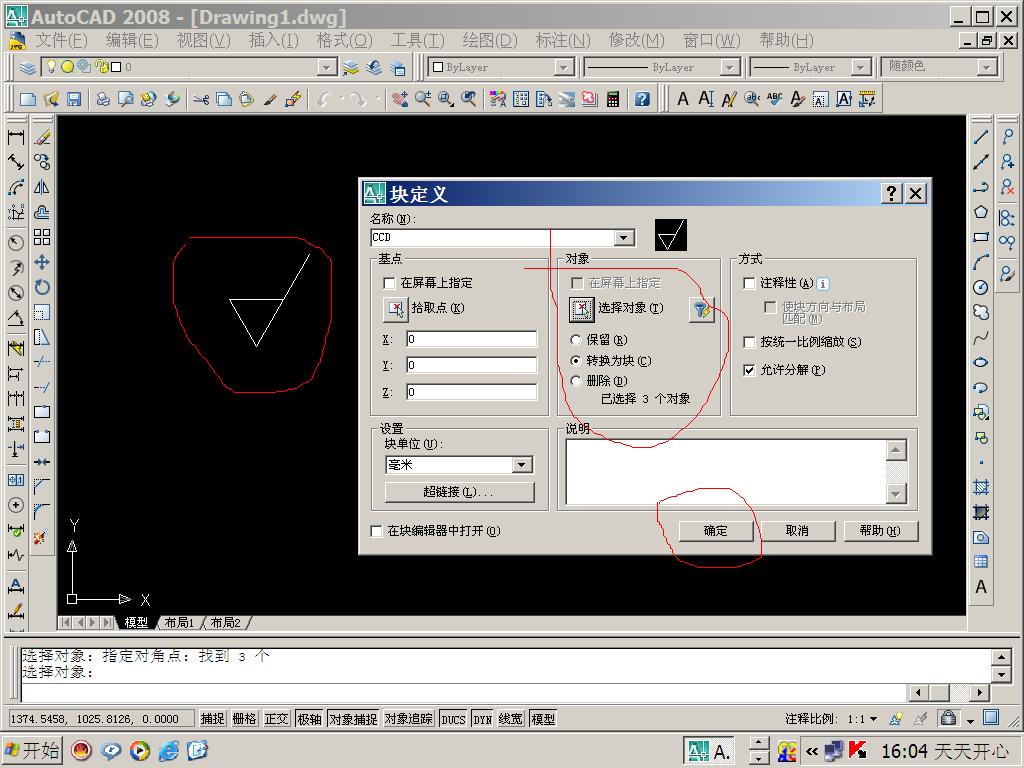

如果不想安装附助软件的话，就对照教程在块定义里做一个粗糙度的块，以后调用就行了。
. B# U% J  t9 r# Z5 V/ Z5 e* a; g
2 a) X7 w7 b2 r$ [/ l

wangjh8305

是啊，我们都是做个粗糙度块，通过更改属性可直接显示各种粗糙度值

hanxmhn

把需要的粗糙度符号做成块，定义个名字，保存成块，用时直接插入自己定义的块，就行了，很简单！

xuezhongfei2002

作块能适应各种比例的图纸吗？MDT有直接可以标注的

dongji20730

我们公司做粗糙度也是用的粗糙度块，需要用的时候插入就可以了。

hbh0606

如果没有辅助软件的话，可以直接画出三条线成</，然后在</ 文字输入，如0.8  即可。

gaoyns

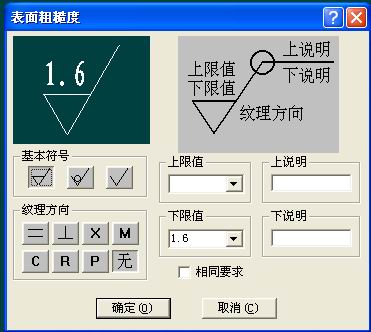

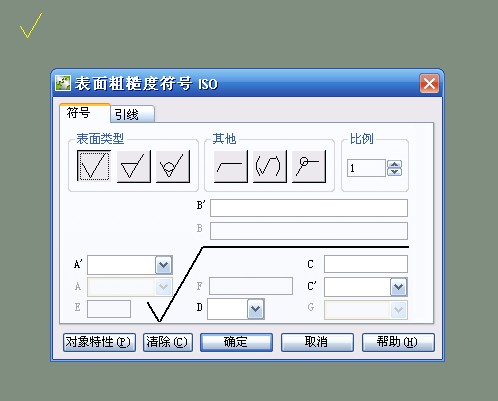

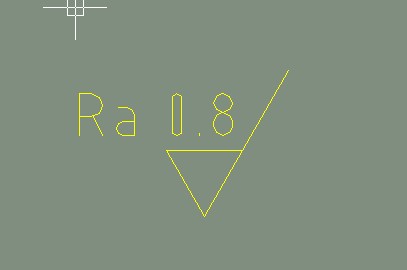

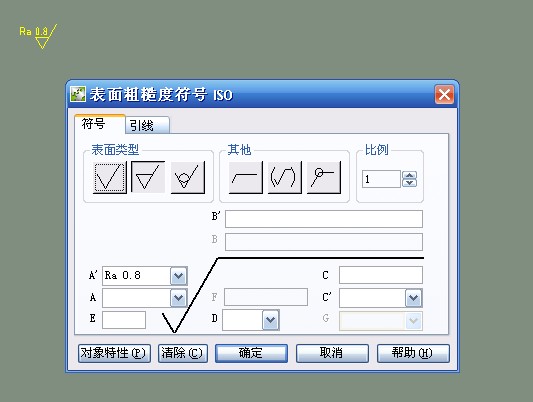

表面粗糙度符号在AutoCAD需自行画出定义成块，用时调出；在CAXA电子图板中可直接选取参数后标注，非常方便：
" o% z" M/ ]& _3 k
* ?- W- z2 m6 t/ _8 N4 y) O4 ]$ C[ 本帖最后由 gaoyns 于 2008-1-25 14:02 编辑 ]

lidongjie100

希望能帮你

16733

1、可以直接画，然后缩小
. D% b# i. k) U, k0 }2、做成块也可以，方便

mrwang9999

做块太麻烦了，我们现在用的都是二次开发的CAD，很方便啊！

enil

实用的办法.就是从别人画好的图中.复制一个出来.更快捷.

黑夜传说

你可以用MDT里作二维图，在那里已经都定义好这些标注的。

asdolmlm

将下面*后的代码加在CAD2004安装目录下面X:\Program Files\AutoCAD 2004\Support的acad2004doc.lsp中的(defun C:ai_custom_safe ()这一行前面.然后重新启动CAD，输入命令ra就可以标粗糙度了.当然也可以加在其他的行上，但是注意不要破坏其他程序的完整性既可
*********************************************************
# |+ c3 Y8 P4 H1 W% W(defun c:ra( / lt txt bas p1 p2 p3 p4 ang tang len os )
" z3 X# T; i$ U( z# G(setq lt (getvar "ltscale"))
1 i( Z  J+ ^! w1 X; B& p$ \  c(setq txt 3.5
, `( i3 D8 X- a3 [- ?p1 "" )
8 f# b9 |+ }8 m" a/ t! H(graphscr)
. n# F% O3 I  V(setq os (getvar "osmode"))
$ g3 p. ~8 c( ^# w(setvar "osmode" 0)
* r* m1 [/ r* f(if (not ra)  (setq ra "3.2"))
(while p1
(initget "A B C D E F")
/ h3 x% r5 k* N2 i(setq p1 (getpoint (strcat "\n 粗糙度 A=12.5/B=6.3/C=3.2/D=1.6/E=0.8/F=0.4 <Ra=" ra " 插入点 >: ")))
(cond
((not p1))
$ ]0 C0 r6 E, V& v/ t) _((= p1 "A")    (setq ra "12.5"))
((= p1 "B")    (setq ra "6.3"))
0 z4 y* L) L7 [. `; l+ V((= p1 "C")    (setq ra "3.2"))
((= p1 "D")    (setq ra "1.6"))
/ l1 T7 j- Z; [) k) o; t. T((= p1 "E")    (setq ra "0.8"))
((= p1 "F")    (setq ra "0.4"))
. ~" c% n0 U! W' }" J(T
1 m( U4 b9 I4 b2 `" i- Z  (setq bas (osnap p1 "nea"))
  (if (not bas)
    (princ "\n 未选到目标 !")
    (progn
8 C+ i% ?/ D, t) B( R; `  (setq ang (- (angle bas p1) (* pi 0.5)))
  (if (< ang 0.0) (setq ang (+ ang (* pi 2.0))))
3 X, Q% q1 v) n! y# A* R6 O6 R  (setq len (* 1.6166 txt lt))
  (setq p1 (polar bas (+ ang (/ pi 3)) len))
  (setq p2 (polar bas (+ ang (* (/ pi 3) 2)) len))
( |. D' W! C8 I0 j! ^- H  (setq p3 bas)
  (setq p4 (polar bas (+ ang (/ pi 3)) (* len 2)))
  (command "line" p1 p2 p3 p4 "")
* ?% T) z  q) j8 {& O  (setq p1 (polar bas (+ ang (/ pi 2)) (+ len (* (/ txt 2) lt))))
  (if (and (> ang (* pi 0.5)) (<= ang (* pi 1.5)))
1 h, _" K5 j) I' a" ~  (setq tang (+ ang pi))
9 n/ D( n! ^9 g  (setq tang ang)
  )
+ d, v. y3 N$ Y. U. C0 `7 f  (setq tang (/ (* tang 180) pi))
% \! L6 E6 T8 ]& M2 h  (command "text" "m" p1 (* txt lt) tang ra)
    ))
))
    )
    (setvar "osmode" os)
    (setq lt t)
)

7 q- t+ X- E6 S& z5 M( F. o转网上的帖子

461257852

楼上各种方法都可行,因为都用过,不过感觉最好的还 是用MDT,那里有现成的 ,就如楼上说的,使用起来很方便、快捷。

lsytym

15楼的我试用过,好用.可以试一试

似水流年

如果自定义的话要考虑比例大小要符合国家制图标准，此外有些公司还有企业标准，这在画图时要特别注意的。建议楼主从存档的文件里拷贝一个过来编辑，这样稳妥一些，毕竟存档的图是经过标准审核的。

wypan2004

可以用在CAD2007上吗？
