『1007』平面转三维视图（已结束）

sanmusanlang

PROE教程：http://www.3dportal.cn/discuz/viewthread.php?tid=729057&extra=page%3D1###

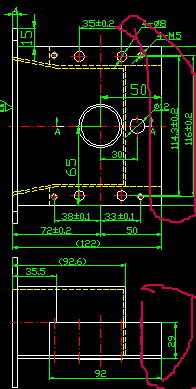

有时间的把这张图转化为三维视图
Drawing1.rar (46.5 KB, 下载次数: 187)

2008-1-24 12:41 上传

点击文件名下载附件

[ 本帖最后由 li5jun1 于 2009-5-13 08:29 编辑 ]

philyu

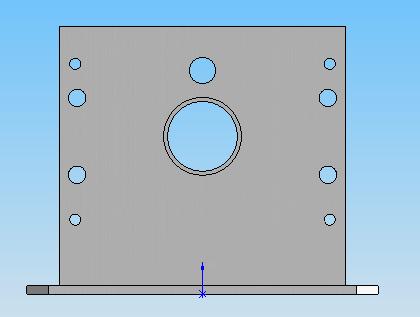

等轴侧图

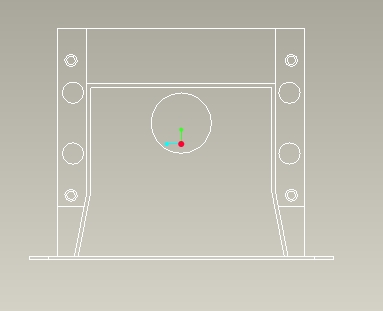

正视图


后视图

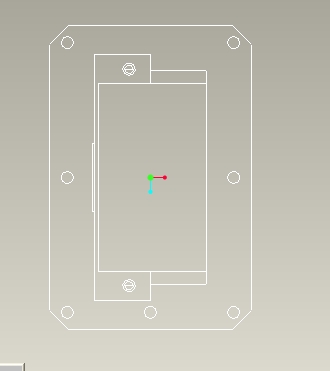

上视图


左视图


零件4.rar (220.24 KB, 下载次数: 42)

2008-2-22 16:28 上传

点击文件名下载附件

[ 本帖最后由 li5jun1 于 2008-3-10 21:29 编辑 ]

chenlm7584

不知道你这个图有没有错?

zhenglixin521

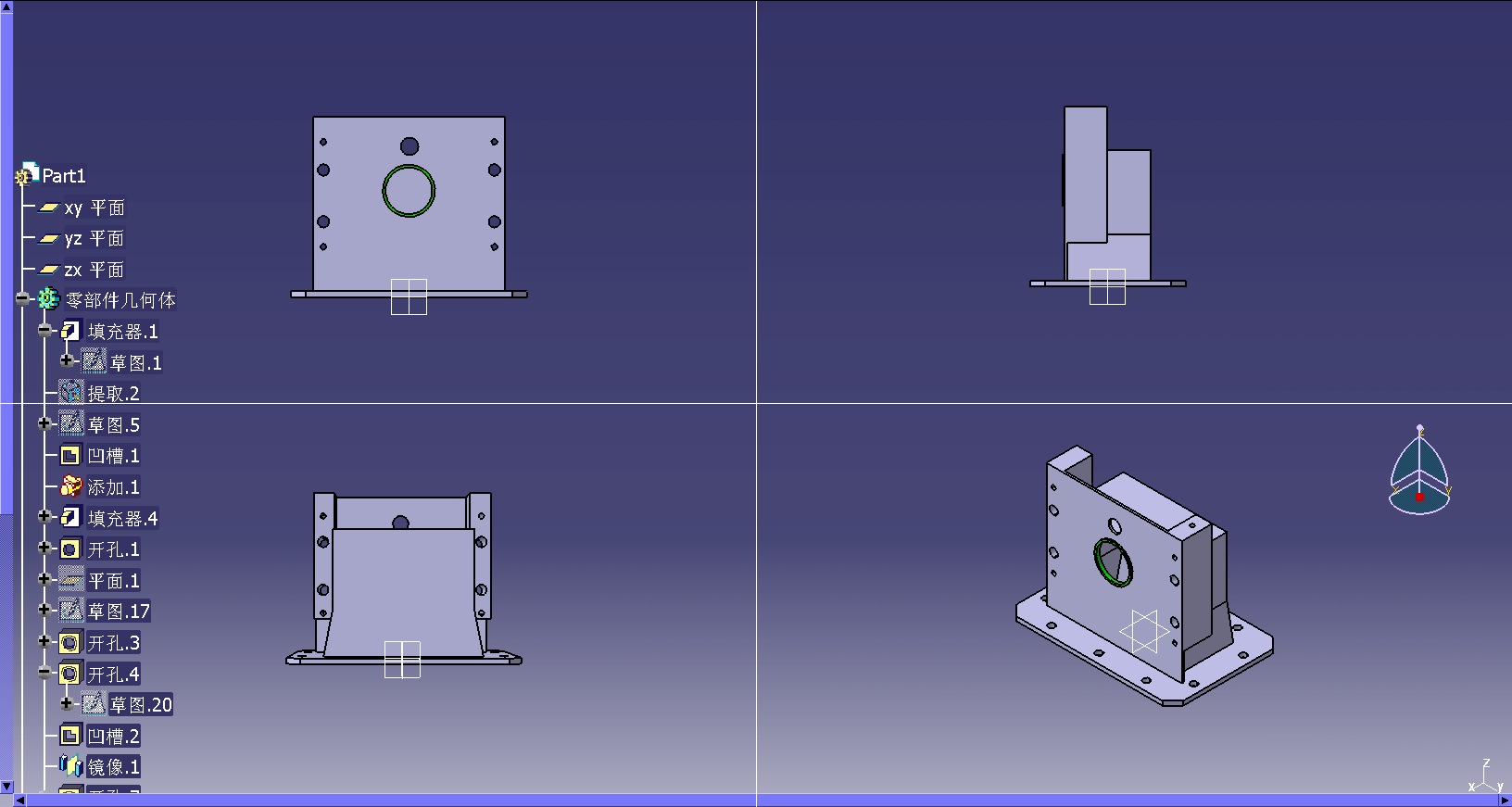

看了题之后就小作了一下 ，按这个对吗？ 执教以下？？谢谢！！

[ 本帖最后由 li5jun1 于 2008-3-10 21:29 编辑 ]

xiaonai8212

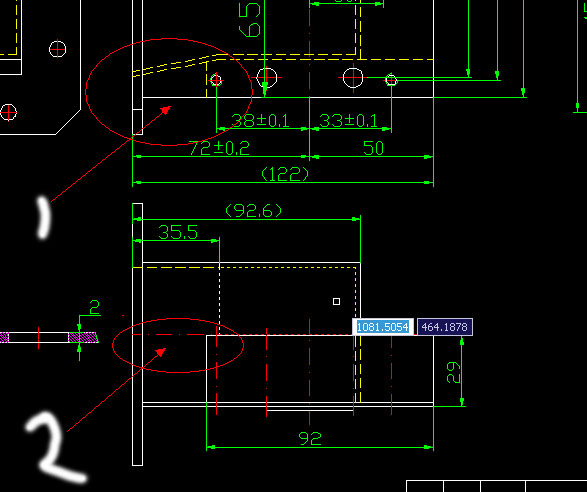

确定图纸表达没错吗？视图之间相互矛盾了吧
请管理员核对

xiaonai8212

标准画法有差距

keanue

有的地方有虚线有的地方又没有了，有几个地方没看懂17楼的也提出一点，水平有限 而且作出来和上面的不一样，呵呵 不过我比较相信自己的

[ 本帖最后由 li5jun1 于 2008-3-10 21:30 编辑 ]

keanue

奥补一句， 中间的那个特征是壳体的，lz有答案的画对照一下啊，不然不是白做了，也不知道有什么问题

jxf

我也作了一個,此圖好像是由多個實體組成的,一個實體達不到那種效果

[ 本帖最后由 li5jun1 于 2008-3-10 21:30 编辑 ]

模具是什么

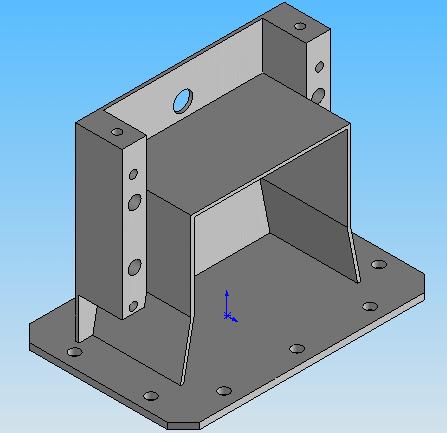

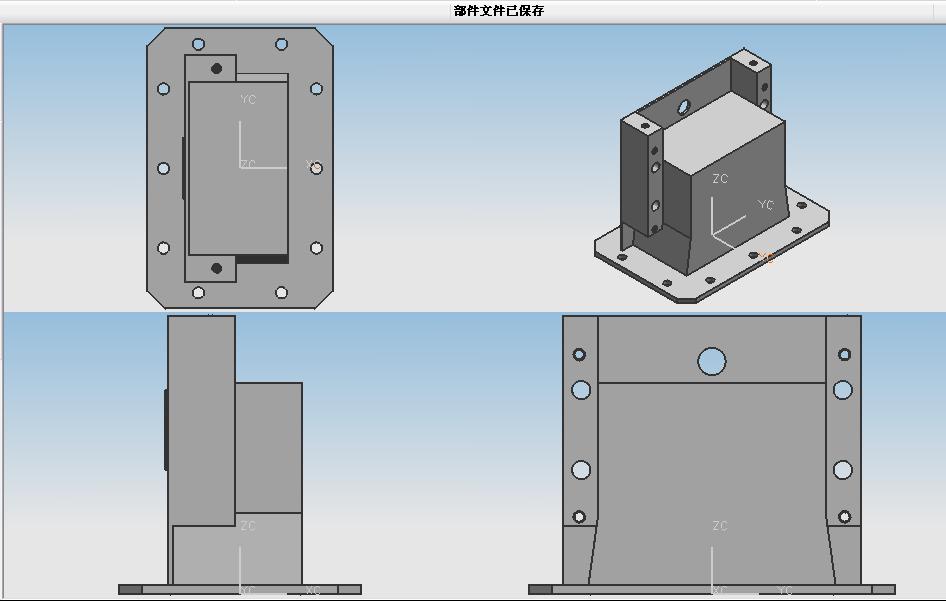

我用UG也来一个

[ 本帖最后由 li5jun1 于 2008-3-10 21:30 编辑 ]

345125292

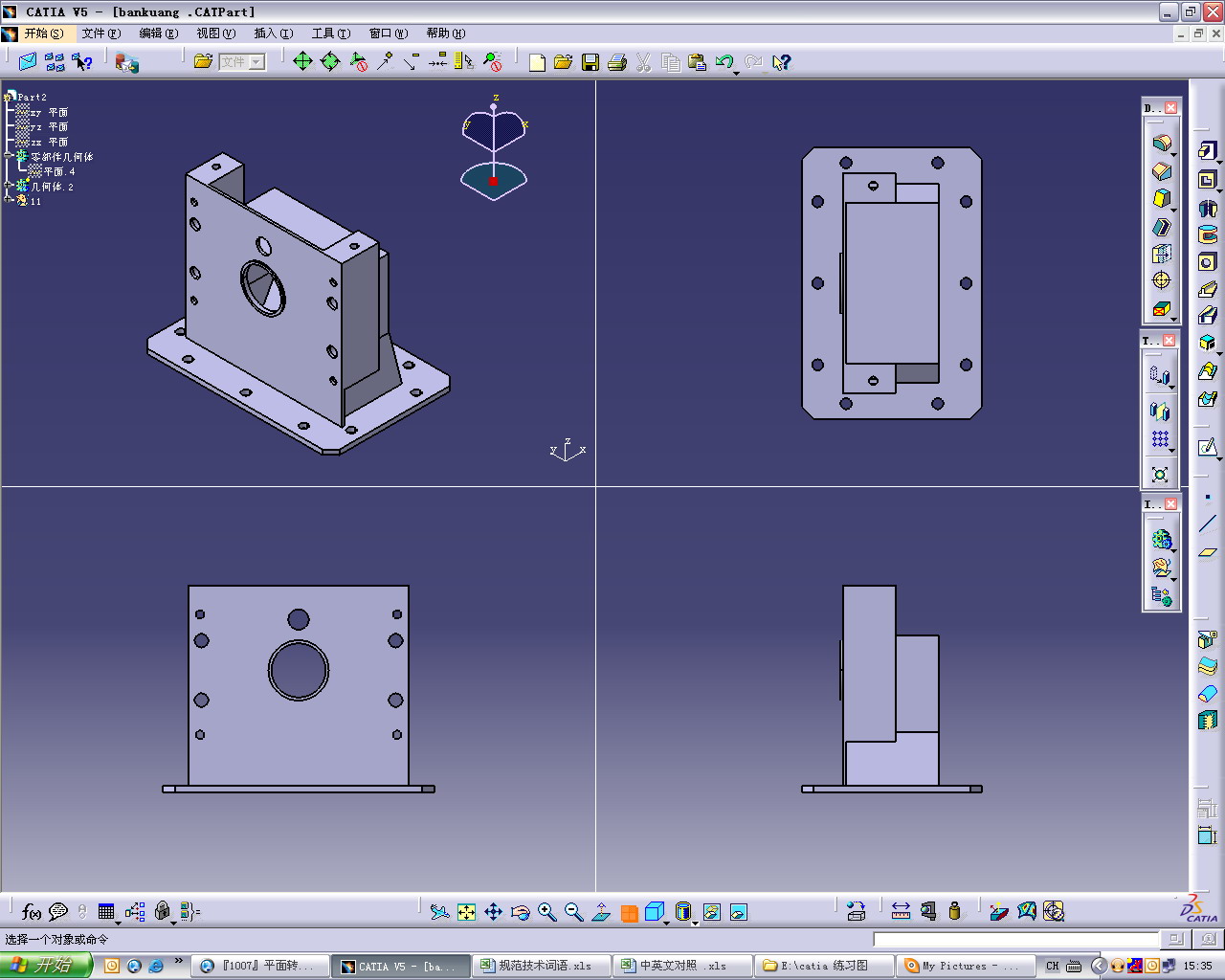

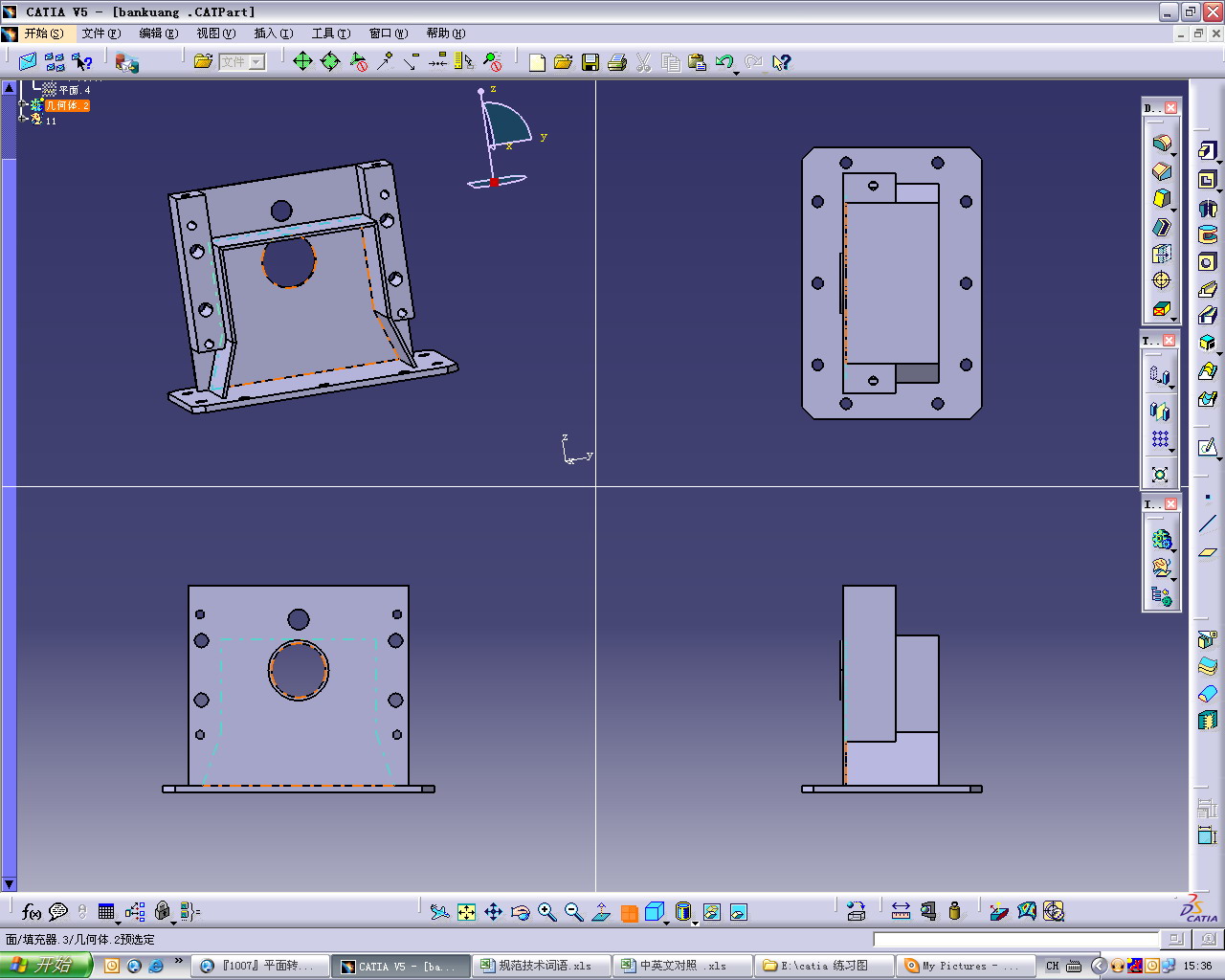

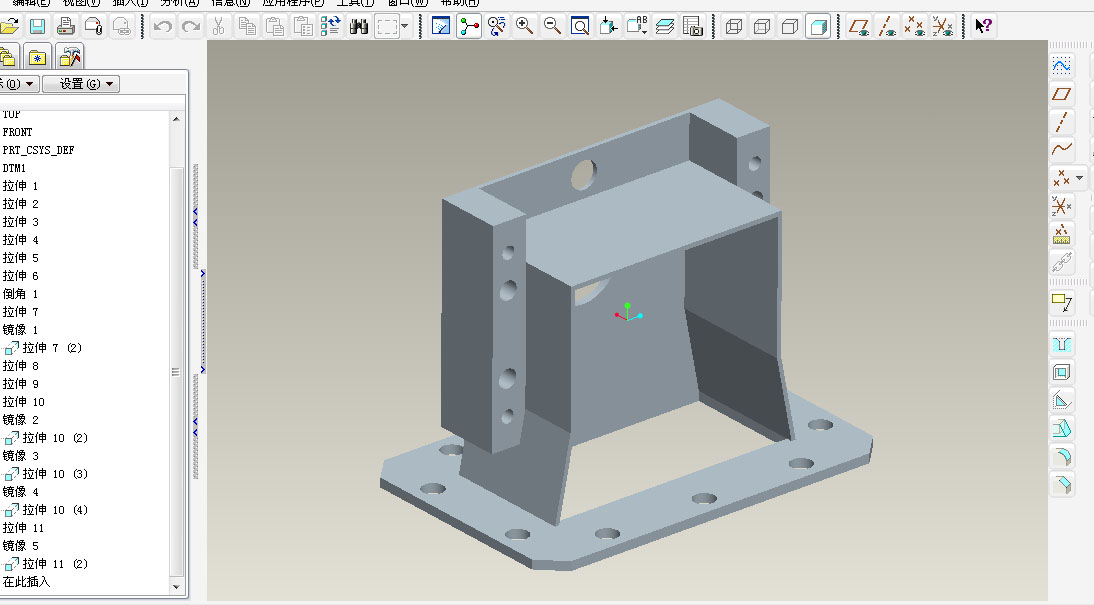

刚学会,上传一个,请多指教

[ 本帖最后由 li5jun1 于 2008-3-10 21:31 编辑 ]

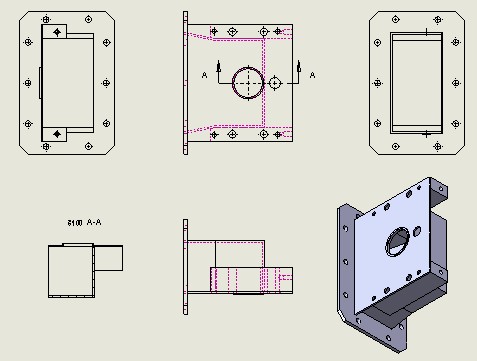

双子星

我用UG画的，图并不是太难，只是有很多尺寸要通过间接计算得出，这加大了阅图者的计算量，而且比较容易出错。

[ 本帖最后由 li5jun1 于 2008-3-10 21:31 编辑 ]

chenlm7584

原帖由 sanmusanlang 于 2008-1-24 12:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif
有时间的把这张图转化为三维视图732262
732263

不知会不会太迟了,这个练习不严谨

[ 本帖最后由 li5jun1 于 2008-3-10 21:32 编辑 ]

qqyjgoodluck44

我也来看看
其实楼主的平面图画错了点

jackbauer

确定图纸表达没错吗？视图之间相互矛盾

xxf-1

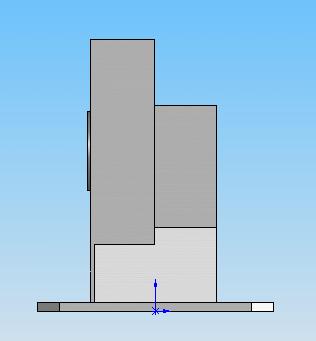

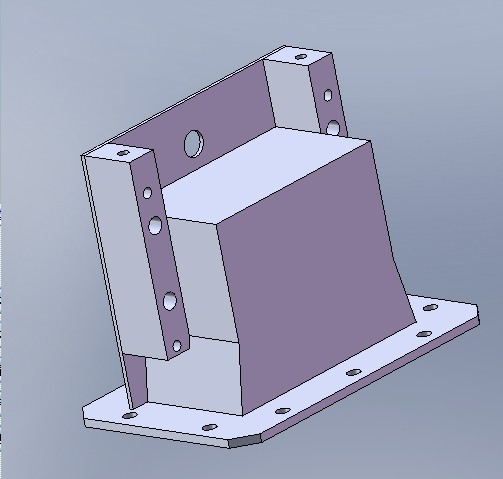

sw2007用多实体做的

[localimg=1000,771]2[/localimg]

[ 本帖最后由 li5jun1 于 2008-3-10 21:33 编辑 ]
