组织异常原因

haojie1983

请教高手：

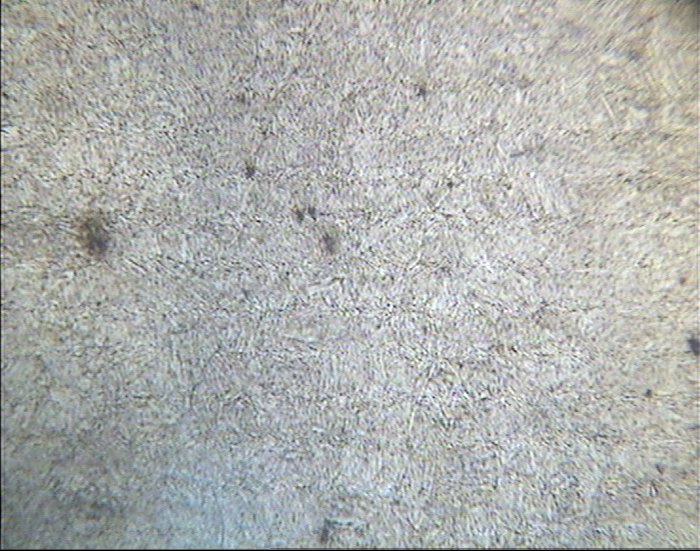

" n& I; V# T) \" G组织照片是钢材锻造后照的，发现有点异常，钢材含碳量约0.34%，Mn1.33%，上传两张同样位置的照片，分别是200倍和400倍的（先是200倍的），该处硬度值约HB354，感谢回答！！
7 e2 A' G. M( K6 d. T6 x( P9 I


2 [( Z5 Z( j( p  t7 A( C[ 本帖最后由 haojie1983 于 2008-2-2 09:38 编辑 ]

fqhhg

是34MnV吗？用于船用锻件？晶粒还算细，但有混晶现象，晶界也不太干净，是何类碳化物或夹杂不祥。能说明一下是钢锭还是钢坯打的？锻造工艺能简述一下吗？

xcy721626

这也能分辨，楼上的是高人。为什么在200倍下的那么多黑点（分布好像还有规律）在400倍下就看不见了？

haojie1983

原帖由 fqhhg 于 2008-1-30 18:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
是34MnV吗？用于船用锻件？晶粒还算细，但有混晶现象，晶界也不太干净，是何类碳化物或夹杂不祥。能说明一下是钢锭还是钢坯打的？锻造工艺能简述一下吗？

1 \3 {0 O3 O. N1 E$ J) s7 D
36M的硼钢，是用钢材（圆棒材）锻打的，然后余热回火，以前没有见过这样的组织，不知道是不是钢材回火过程是不是有问题？还是别的什么问题，显微镜镜片不太好了，照片可能不太清楚，主要能说明是什么组织就好了。
* z: p! A% `- V
1 D' F- S4 ^" \$ R+ u$ ~0 f8 D( D[ 本帖最后由 haojie1983 于 2008-1-31 10:16 编辑 ]

bmei00

锻后余热回火，停锻后处理工艺怎样？图片不是太清楚，像是粒状碳化物，建议将处理工艺传上来，再分析。

haojie1983

原帖由 bmei00 于 2008-1-31 09:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ B5 j0 y. l5 E: h锻后余热回火，停锻后处理工艺怎样？图片不是太清楚，像是粒状碳化物，建议将处理工艺传上来，再分析。

$ T. m1 X' L1 b3 n: Q- @2 q
. w$ j! w- m  A对棒料感应加热1200℃左右——粗、精锻——去边整型——余温淬火800℃左右（淬火油）——冲洗（用水将残留的油冲洗掉）——中温回火（480℃中温回火保温2.5小时）——快速冷却（用自来水快速冷却）

fengling9655

从热处理看应该没有什么问题，有点像是初锻不充分，只是金相照片不太清楚，被你磨成的球面了，看不到整个视场，还应给一个表面的金相对照了。

wujunke

照片不是太理想，另外对这种材料没有接触过，从照片看：基体为板条马氏体+沿晶界析出针状的铁素体，为魏氏组织。由于使用轧制材料，出现带状组织，原因可能是 1改锻变形量不大，同时是沿原有轧制方向变形，保留了原有的带状组织。或 2，在终锻温度前有较大变形量，造成了新的带状组织。——个人看法，欢迎拍砖。

haojie1983

感谢各位的回答，再发两张照片，都是在200倍下拍的，一张是没有异常的，一张是有异常的
' J- ]3 T3 z# X/ ?: H
先是没有异常的

* G  V2 A( ?8 v7 C& U. Q
6 v2 |: w) M  b; m/ T, Z有异常的
" j4 O. Q# {# U

wujunke

从第一张照片看：基体为板条马氏体+局部沿晶界析出的针状铁素体，为魏氏组织。不再提及带状组织，图中黑点为钢中的夹杂物。这些黑点在你没有腐蚀时就可以在显微镜下看到。
- q+ X' N1 ]% d$ x' y* [从第二张照片可以看到一些黑色的条纹，可能就是你说的异常，依然是板条马氏体，也可称为回火马氏体，由于回火的原因，局部的马氏体板条色泽发黑，属于正常现象，随着回火时间的延长，黑色的回火马氏体的数量将继续增多。你可以将照片做灰度处理，看起来就更加清楚了。（使用office picture manager工具将图片发送到word 文档，使用图片编辑工具）

haojie1983

想请教：我们认为的异常是觉得马氏体的针尖为什么不明显呢？

wujunke

原帖由 haojie1983 于 2008-2-5 09:35 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' x7 z9 }7 q8 f6 m想请教：我们认为的异常是觉得马氏体的针尖为什么不明显呢？

6 K. ]! |6 v4 K/ @) X) j我认为你在寻找不存在的东西，当前照片显示你淬火得到的是板条马氏体，从整个视场看，没有见到针状马氏体，所以不存在针尖不明显的问题。你的被检材料为低碳的合金钢，合金量较少，低碳钢淬火得到的是板条马氏体，中碳钢淬火得到的是板条马氏体和针状马氏体的混合物，高碳钢淬火得到的是针状马氏体，也称高碳马氏体。板条马氏体表现为：每个原奥氏体晶内有2-5个马氏体领域，每个领域中的马氏体呈层状平行排列，领域之间无固定方向。而针状马氏体单个马氏体针的空间形状为凸透镜形状，金相切面为竹叶状，针叶之间有明显的60°或120°夹角,

bmei00

从新发的图片看，两张的区别在于，第一张是回火马氏体，板条马氏体位相明显，第二张是回火马氏体和回火索氏体，部分板条马氏体仍保留其位相，说明第二张回火温度要高于第一张。第一次发的图片200倍的基本看不到马氏体位相，但在400倍下还可看到一些。

wujunke

原帖由 bmei00 于 2008-2-7 17:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, T7 c5 I9 f* S从新发的图片看，两张的区别在于，第一张是回火马氏体，板条马氏体位相明显，第二张是回火马氏体和回火索氏体，部分板条马氏体仍保留其位相，说明第二张回火温度要高于第一张。第一次发的图片200倍的基本看不到马氏体 ...

“部分索氏体保留马氏体位相”——我承认疏忽了，这种保留马氏体位相的索氏体在针状马氏体中常见，但在板条马氏体中我到没有注意过，看完楼上的回复，我 如雨下。

haojie1983

谢谢二位了，我是热处理新手，掌握不深，非常感谢二位的指教！
