下面的CAD图中PEDIT不能使用的原因？

wan77

我想把下面4条线段用“pedit”变为多段线，为什么就是PEDIT没有效果呢？
同时这4条线也不能组成面域；
  A! R% n  i$ I, |' h1 ^下面压缩的是DWG格式的，大家下载了，试验一下看是什么原因？
) d; s8 g# a% K( a先谢谢大家了。。。
' F. V9 A/ F1 d5 @老是找不处原因来，而且我用“属性框”看，四条线也是闭合的，可就是不能变成多段线。
% d7 q8 G1 L$ F% _; z; n8 S$ @$ L大家有什么好的方法，或者遇到不能变为多段线时怎么办？教教小弟了！！！

[ 本帖最后由 唐昕晨 于 2009-1-1 14:20 编辑 ]

frontosa

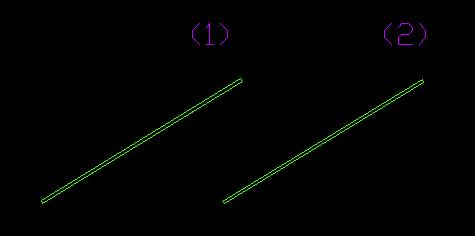

原因是因你的原图(1).UCS座标Z轴不是0
图(2)为处理过的，你要的功能都可以了。试试吧

wan77

原帖由 frontosa 于 2008-2-15 21:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
原因是因你的原图(1).UCS座标Z轴不是0
# I4 B. E9 \: _+ W% ^/ y, B图(2)为处理过的，你要的功能都可以了。试试吧

  ~* q! z  e* Q' S! r  X  g您好厉害啊！您是怎么把二维多段线变成直线的？
6 N- g3 w# M( Z! w6 _  Z或者您是怎么把“Z轴不是0”变为0的？再次麻烦您了..

★新手★

改不是问题
' B% l$ S! O4 H4 g! m
) ~3 B0 i9 }$ p8 L: c$ x, x我都想知道你的这个图是怎么画的？标高怎么会是如此的呢？

wan77

原帖由 ★新手★ 于 2008-2-16 14:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 s  b6 J7 i. ~; `改不是问题
" |1 U9 V9 C* O) d+ u! u( P3 m" S
2 z/ p$ \( w  b; \/ W$ V我都想知道你的这个图是怎么画的？标高怎么会是如此的呢？

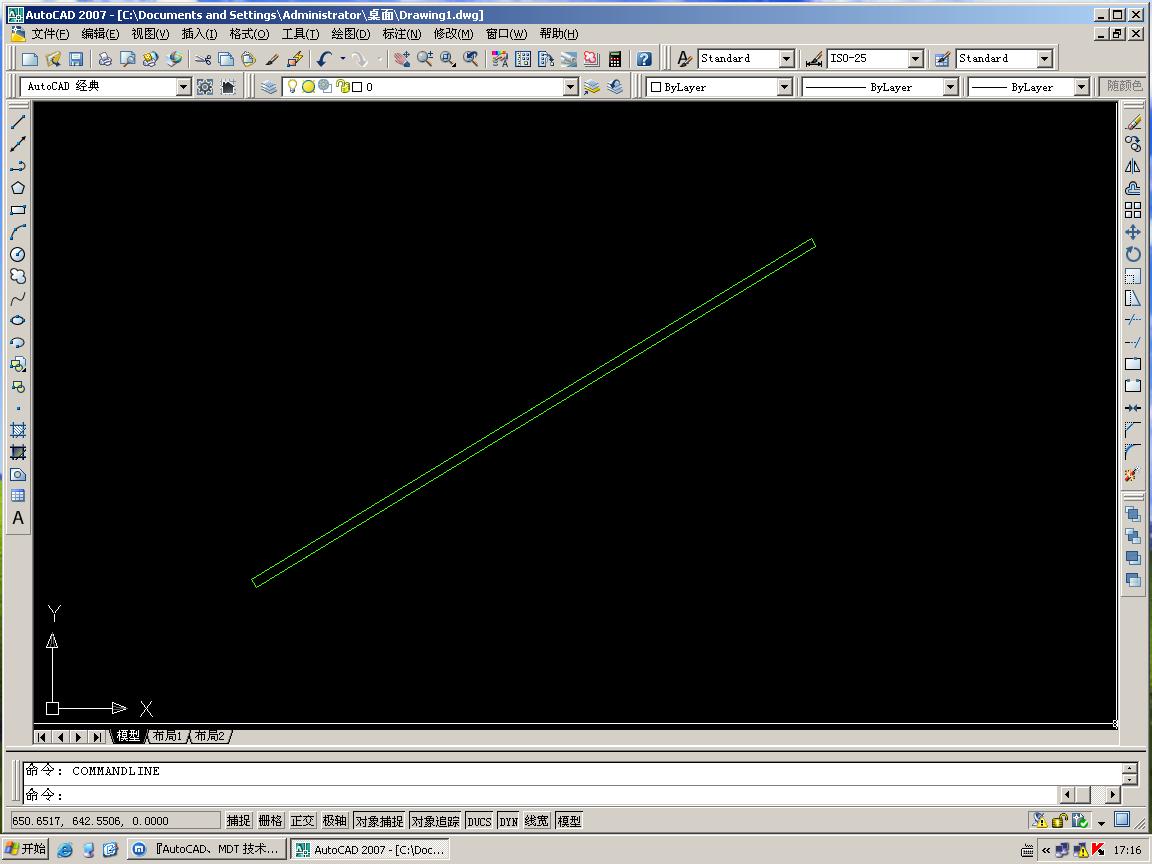

我最近画三维的时候，要拉伸它，所以先把它变成多段线，结果发现pe命令不能用，也找不出原因才来这里向大家讨教的。。呵呵
