CAD中指引线注释箭头问题

woow888 · 发表于 2008-2-18 17:49:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

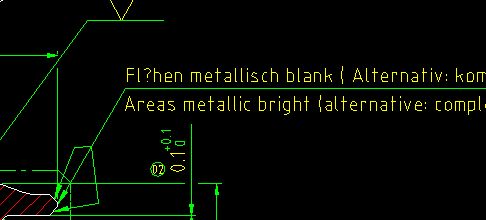

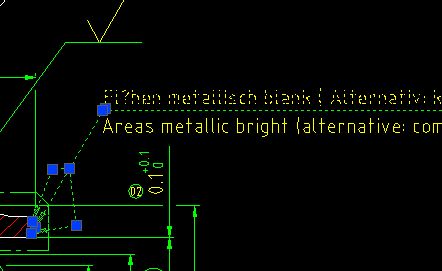

用指引线注释标示时，怎么吧几个箭头合在一起，成为一个整体呢？

如图：

铭珠初海 · 发表于 2008-2-18 18:48:19

这样的问题头一次见，帮顶！！
期待高手来解决
咱学习一下

aqaq521 · 发表于 2008-2-18 19:10:43

是不是express tool里面有多箭头标注？

目前还没有使用过，期待，也许我会一个个画

:)

woow888 · 发表于 2008-2-21 10:15:25

顶起来，大家帮帮忙！

路人 · 发表于 2008-2-21 10:38:35

？？？？还有这么先进的功能吗？？没用过，是不是要加载特定的程序在里面才行

唐昕晨 · 发表于 2008-2-21 10:58:52

这个你可以利用编组命令(G),把几个对象编组一个组,这样方便图纸的操作.

Ctrl+Shift+A来控制编组的开关.

woaishuijia · 发表于 2008-2-21 11:17:42

原帖由 aqaq521 于 2008-2-18 19:10 发表 http://www.3dportal.cn/discuz/images/common/back.gif3 m( `- m/ N* F1 C" o
是不是express tool里面有多箭头标注？4 y3 {: }. X5 I( o4 T4 W
, w L$ Y I' m7 z. v' K0 R4 }
目前还没有使用过，期待，也许我会一个个画:)

说得对。ET扩展工具有这个功能。先画一个带注释的快速引线，再画一个不带注释的快速引线，用ET里面的QLATTACH命令，先点不带注释的引线，再点注释就组合到一起了，如果还需要增加引线就继续。
ACAD2008新增了多重引线功能，用起来更方便。

[ 本帖最后由 woaishuijia 于 2008-2-21 11:18 编辑 ]

ko25 · 发表于 2008-2-21 11:47:25

自己多画几条线不就行了

nmn · 发表于 2008-2-22 09:07:32

2008可以的
利用多重引线功能,就可以了

nmn · 发表于 2008-2-22 09:11:22

但不知道,怎么样把图发上来

yinkouo · 发表于 2008-2-22 09:18:52

呵呵，学到不少东西，谢谢大家讨论

玛法里奥 · 发表于 2008-2-22 11:27:24

如果不嫌麻烦教你个土办法：
将箭头爆炸。。。。。
然后随意牵引
哈哈

llppq · 发表于 2008-2-22 13:00:17

支持,不错!!!有新功能,希望发现了多多提出来,大家交流交流,共同提高

细看涛生 · 发表于 2008-2-22 13:32:28

其实土办法也不用炸开,使用夹点拉伸的时候,输个c复制就行了.

dragonrenzha · 发表于 2008-2-22 17:28:57

很久以前学过没用都忘的差不多了,努力学习啊!

woow888 · 发表于 2008-2-25 17:37:18

原帖由 唐昕晨 于 2008-2-21 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 R! L' Q0 D: i3 |' I8 r这个你可以利用编组命令(G),把几个对象编组一个组,这样方便图纸的操作.
% R- j5 x2 N5 I6 g3 N# G& |. [: A$ t" j; O1 a
Ctrl+Shift+A来控制编组的开关.

这个方法比较简单，因为我是用AutoCAD Mechanical 2006 ，不会用express tool 。

woow888 · 发表于 2008-2-25 17:53:42

请问AutoCAD Mechanical 2006 能用express tool 吗？
如果能，怎样使用呢？

谢谢！
