求助，RTM模具用树脂

wangyang1985

请教大家，制作RTM模具用什么树脂

hanjixian

补充一下：
. m1 W! I9 M! {- c6 ~6 Z% N! I. B树脂传递模塑（RTM）介乎铺敷法和压塑成型之间的加工方法，RTM法比铺敷法好，可控制厚度并有光滑的内表面和外表面。RTM法所需的模具费用比压塑成型法少得多。含有促进剂的树脂与催化剂一起注入静态混合器，最后进入衬有玻璃纤维毡的模具内，空气则从模具的气孔排出。树脂的粘度要低，以使用泵输送。凝胶时间应足够长以保证模具完全充满，但要求操作速度快，以保证合理的生产效率。采用RTM法加工的制品有小船、电器外壳、汽车车体外部制件和椅子

玻璃钢制品模具：采用喷射成型、树脂传递模塑( RTM)成型所需的制品模具，通常都用不饱和聚酯玻璃钢模具。但有人建议采用环氧树脂玻璃钢模具更好，具有模具强度高、使用寿命长、尺寸稳定性好等优点。

2 d7 ?) ~0 T8 J1 i- d[ 本帖最后由 hanjixian 于 2008-2-26 23:18 编辑 ]

James28

树脂传递模塑成型简称RTM（Resin Transfer Molding）。RTM起始于50年代，是手糊成型工艺改进的一种闭模成型技术，可以生产出两面光的制品。在国外属于这一工艺范畴的还有树脂注射工艺（Resin Injection）和压力注射工艺(Pressure Infection)。
   RTM的基本原理是将玻璃纤维增强材料铺放到闭模的模腔内，用压力将树脂胶液注入模腔，浸透玻纤增强材料，然后固化，脱模成型制品。
　　从上前的研究水平来看，RTM技术的研究发展方向将包括微机控制注射机组，增强材料预成型技术，低成本模具，快速树脂固化体系，工艺稳定性和适应性等。
RTM成型技术的特点：①可以制造两面光的制品；②成型效率高，适合于中等规模的玻璃钢产品生产（20000件/年以内）；③RTM为闭模操作，不污染环境，不损害工人健康；④增强材料可以任意方向铺放，容易实现按制品受力状况例题铺放增强材料；⑤原材料及能源消耗少；⑥建厂投资少，上马快。
　　RTM技术适用范围很广，目前已广泛用于建筑、交通、电讯、卫生、航空航天等工业领域。已开发的产品有：汽车壳体及部件、娱乐车构件、螺旋浆、8.5m长的风力发电机叶片、天线罩、机器罩、浴盆、沐浴间、游泳池板、座椅、水箱、电话亭、电线杆、小型游艇等。
　　（1）RTM工艺及设备
　　成型工艺 RTM全部生产过程分11道工序，各工序的操作人员及工具、设备位置固定，模具由小车运送，依次经过每一道工序，实现流水作业。模具在流水线上的循环时间，基本上反映了制品的生产周期，小型制品一般只需十几分钟，大型制品的生产周期可以控制在1h以内完成。

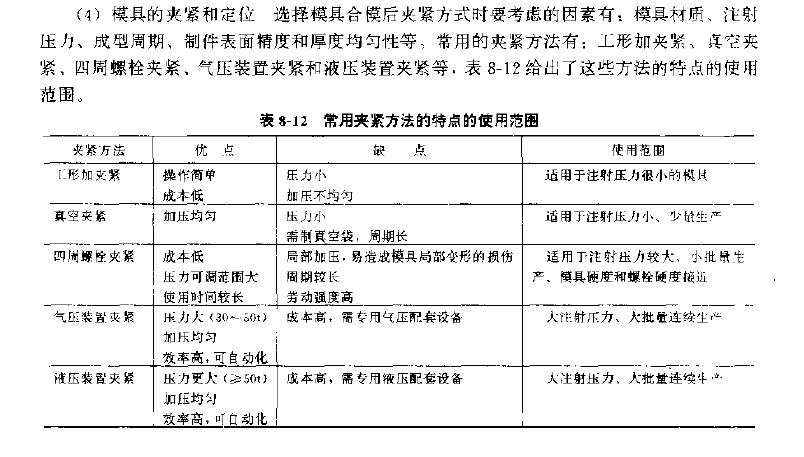

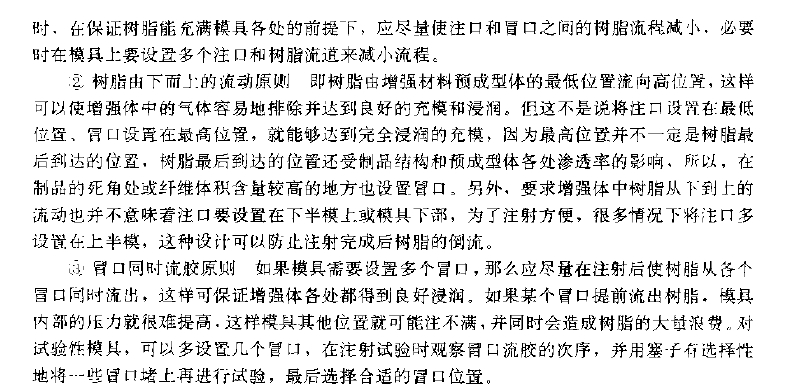

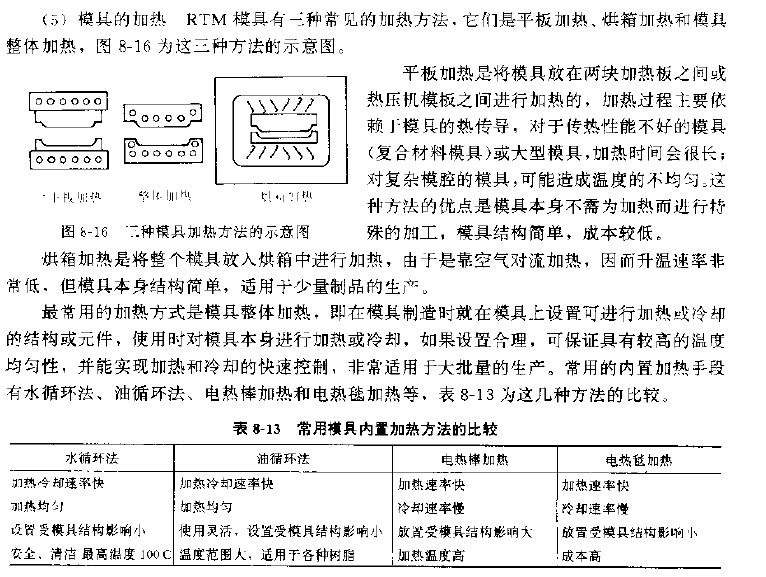

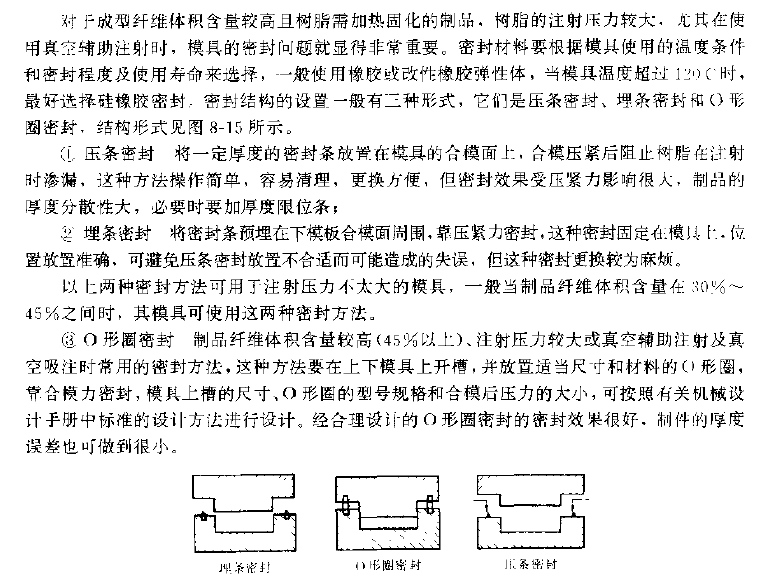

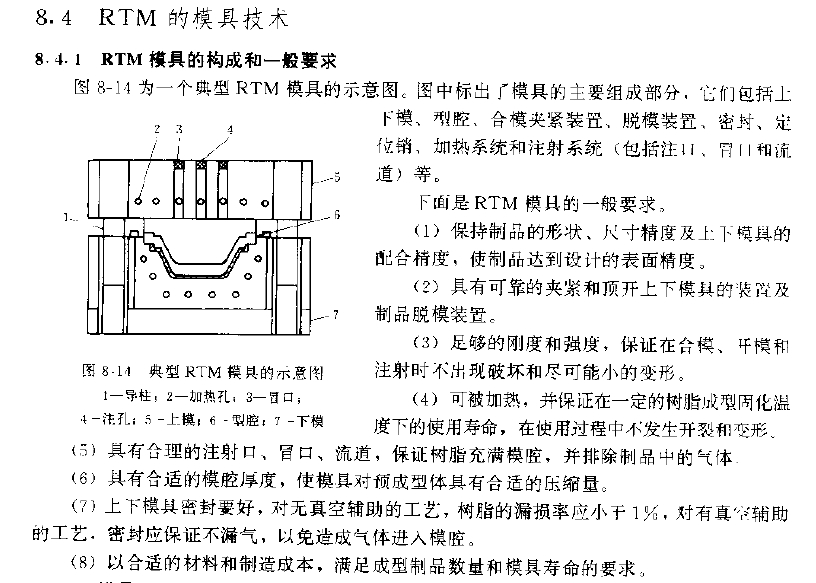

4 Q: Y0 O9 |9 [7 P& @' W成型设备 RTM成型设备主要是树脂压注机和模具。①树脂村注机树脂压注机由树脂泵、注射枪组成。树脂泵是一组活塞式往复泵，最上端是一个空气动力泵。当压缩空气驱动空气泵活塞上下运动时，树脂泵将桶中树脂经过流量控制器、过滤器定量地抽入树脂贮存器，侧向杠杆使催化剂泵运动，将催化剂定量地抽至贮存器。压缩空气充入两个贮存器，产生与泵压力相反的缓冲力，保证树脂和催化剂能稳定的流向注射枪头。注射枪口后有一个静态紊流混合器，可使树脂和催化剂在无气状态下混合均匀，然后经枪口注入模具，混合器后面设计有清洗剂入口，它与一个有0.28MPa压力的溶剂罐相联，当机器使用完后，打开开关，溶剂自动喷出，将注射枪清洗干净。②模具 RTM模具分玻璃钢模、玻璃钢表面镀金属模和金属模3种。玻璃钢模具容易制造，价格较低，聚酯玻璃钢模具可使用2000次，环氧玻璃钢模具可使用4000 次。表面镀金属的玻璃钢模具可使用10000次以上。金属模具在RTM工艺中很少使用，一般来讲，RTM的模具费仅为SMC的2%～16%。
　　（2）RTM原材料
　　RTM用的原材料有树脂体系、增强材料和填料。
) k- w3 }/ M; k- h3 X2 S　　树脂体系 RTM工艺用的树脂主要是不饱和聚酯树脂。
　　增强材料 一般RTM的增强材料主要是玻璃纤维，其含量为25%～45%（重量比）；常用的增强材料有玻璃纤维连续毡、复合毡及方格布。
8 Y5 N: @! T% \2 t　　填料 填料对RTM工艺很重要，它不仅能降低成本，改善性能，而且能在树脂固化放热阶段吸收热量。常用的填料有氢氧化铝、玻璃微珠、碳酸钙、云母等。其用量为20%～40%。
" O" o+ y5 R7 v  V
       RTM与传统快速经济模具相结合，快速开发试制新产品，己成为快速经济模具一个重要的发展方向。烟台机械工艺研究所利用RPM技术与低熔点合金制模技术结合，研制成功汽车车身试制模具，它标志着RPM应用于大型覆盖件试制模具已取得进展。

山水城市

RTM生产中常用的树脂有：不饱和聚酯树脂，环氧树脂，有进也用酚醛树脂，双马来酰亚胺树脂，聚酰亚胺树脂等.

richardlian

楼主说的应该是玻璃纲复合膜，玻璃钢树脂常见有的：不饱和聚酯树脂，环氧树脂，有进也用酚醛树脂，双马来酰亚胺树脂，聚酰亚胺树脂等；
6 C- i7 [8 ]. c3 d( d; Z9 v      不饱和聚酯树脂价格比较便宜，粘度也比较低，比较适合做玻璃钢成型，目前的大部分玻璃钢树脂主要是此类；环氧树脂价格较贵，粘度较高，一般在碳纤复合材料用得比较多。双马来酰亚胺树脂，聚酰亚胺树脂用在对耐热要求较高的场合。

  V1 U! f2 w& v' K" {4 G1 M[ 本帖最后由 richardlian 于 2008-2-27 19:49 编辑 ]

liangtang528

richardlian 发表于 2008-2-27 19:32 static/image/common/back.gif
楼主说的应该是玻璃纲复合膜，玻璃钢树脂常见有的：不饱和聚酯树脂，环氧树脂，有进也用酚醛树脂，双马来酰 ...

请问这是哪本书里的呢 学习下
