[已解决] 如何画不规则沟槽曲线凸轮

[复制链接]
basin_30954
发表于 2008-2-26 23:32:18 | 显示全部楼层 |阅读模式 来自： 中国上海

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

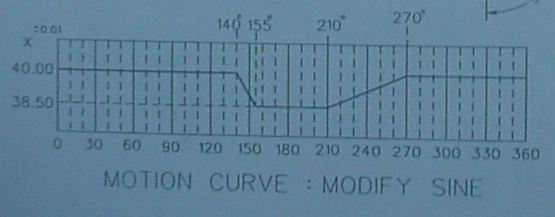

哪位高手,请告知附件的凸轮如何画?不胜感激!$ F( `5 u+ ]! e. F% u* n9 W

/ x+ K0 [$ W5 C  S- {# U5 _[ 本帖最后由 sytgos 于 2008-2-28 10:25 编辑 ]
回复

举报

basin_30954
 楼主| 发表于 2008-2-26 23:36:33 | 显示全部楼层 来自： 中国上海
原帖由 basin_30954 于 2008-2-26 23:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 K5 j0 }5 }0 I3 N7 B哪位高手,请告知附件的凸轮如何画?不胜感激!
7 W, |1 }3 O# s6 ^5 `2 M& O
类似图似3D model: h5 n* ]3 j1 o; {
注:这是不是ProE画的,但我不知道OSD怎么画.
回复 支持 反对

举报

zmi2001
发表于 2008-2-27 10:33:45 | 显示全部楼层 来自： 中国上海
临时做了个,楼主看看对不

cam1.rar

26.3 KB, 下载次数: 49

评分

参与人数 1三维币 +6 收起 理由
sytgos + 6 应助

查看全部评分

回复 支持 反对

举报

basin_30954
 楼主| 发表于 2008-2-27 15:09:50 | 显示全部楼层 来自： 新加坡

如何画凸轮

OSD2005版本打不开你的文件,不过可否告知作图思路?
回复 支持 反对

举报

zmi2001
发表于 2008-2-27 17:00:29 | 显示全部楼层 来自： 中国上海
已存成STP格式,楼主看看) |- `. r1 c; z
主要使用bore与sweep-

cam.rar

23.27 KB, 下载次数: 33
回复 支持 反对

举报

basin_30954
 楼主| 发表于 2008-2-27 23:35:16 | 显示全部楼层 来自： 中国上海

回复 5# 的帖子

能否详细讲一下sweep-怎么用. 谢谢!
回复 支持 反对

举报

zmi2001
发表于 2008-2-28 09:57:02 | 显示全部楼层 来自： 中国上海
有零件还不行嘛...6 t# m  ]% |- A2 |
写流程比较麻烦,大概说一下,对于平行的部分用bore做,角度偏移部分,平行移动一下工作面(下降1.5)然后用crv on surf或者spline搭spine线,然后用截面做sweep-的扫描...8 H3 V9 c) @& G) O* G- H. f- G
还不行的话,PM我,我再写流程吧~  l) I  M" u2 W  ]. x" _9 V
顺带问下楼主是不是在一个M打头字母的公司的?最近被问过同样的问题...
回复 支持 反对

举报

basin_30954
 楼主| 发表于 2008-2-28 10:37:20 | 显示全部楼层 来自： 新加坡

回复 7# 的帖子

你好厉害, 还有谁问过你啊?
回复 支持 反对

举报

basin_30954
 楼主| 发表于 2008-2-28 11:19:35 | 显示全部楼层 来自： 新加坡

回复 7# 的帖子

已经搞定, 你真有才,好佩服你啊!
回复 支持 反对

举报

basin_30954
 楼主| 发表于 2008-2-28 11:21:38 | 显示全部楼层 来自： 新加坡

回复 7# 的帖子

再请教你,怎样在2D图中,画凸轮的展开图哪?
回复 支持 反对

举报

zmi2001
发表于 2008-2-28 14:27:19 | 显示全部楼层 来自： 中国上海

回复 10# 的帖子

凸轮的展开图是指啥...老实说你这个帖子里的凸轮我其实是第一次看见,和通常见到的那种凸轮有些不一样,好像是台湾那边的说法.要不是你给了那张图我还画不出来呢...  P, x8 O: v% H( S9 S7 ?8 \

" Z. v5 H' i0 F, _! J6 E# x. oPS:提的问题可以开新贴嘛...显眼一点,埋在这里很难发现囧
回复 支持 反对

举报

kting
发表于 2008-4-25 21:27:14 | 显示全部楼层 来自： 中国广东佛山
这是按照自己思路制作了的教材，大家可以交流参考1 a3 r3 x, d7 L6 ~0 u& @
+ i. ~8 W8 w6 P& g8 t2 u0 b9 d* I
http://www.3dportal.cn/discuz/viewthread.php?tid=485616&extra=page%3D1&frombbs=1' }1 E2 {5 K* f. i

+ W& ^- g9 N( a[ 本帖最后由 kting 于 2008-4-25 21:50 编辑 ]

评分

参与人数 1三维币 +1 收起 理由
sytgos + 1 应助

查看全部评分

回复 支持 反对

举报

zhangkeyong
发表于 2008-8-23 09:27:22 | 显示全部楼层 来自： 中国广东中山
Kting,的确这种凸轮通常使用在台湾和进口设备上,国内能加工的好象还不多.而且还是单一产品专用机.
回复 支持 反对

举报

juqi5188
发表于 2008-8-23 16:42:25 | 显示全部楼层 来自： 中国山东烟台
值得学习,顶................
回复 支持 反对

举报

zjc165398
发表于 2009-9-1 09:49:24 | 显示全部楼层 来自： 中国江西九江
能画高档的吗？？比如我要用一个凸轮达到升----降-----升----降-----升----降-----6个角度或更多的运动吗？
回复 支持 反对

举报

jiangshyijian
发表于 2009-9-9 14:17:33 | 显示全部楼层 来自： 中国台湾
友站OSD凸轮（绘制、模拟）
0 `; |6 W% L# g& K7 f- w3 q, Khttp://bbs.icax.cn/451070p1p6
回复 支持 反对
