怎么在一个平面上画规则的螺旋曲线

fjp010922

怎么在一个平面上画规则的螺旋曲线，是不是要用到函数呢？？？
1 u4 q) ?8 O: N) g. l+ x( Y2 L. g
! S$ n2 _- t2 G[ 本帖最后由 fjp010922 于 2008-2-29 07:08 编辑 ]

xiaonai8212

用螺旋线工具
半径方式选“使用准则线”
规律函数选“线性”------进入规律控制界面：根据螺旋线大小选合适的起始值、终止值
+ V$ f4 i% q5 K& z/ }) Q5 i8 V; _设定螺旋线转数;螺距为零
; |2 K) E6 u8 L0 R0 l5 a应用就可以生成了

fjp010922

没看到有附件呀？ :L

fjp010922

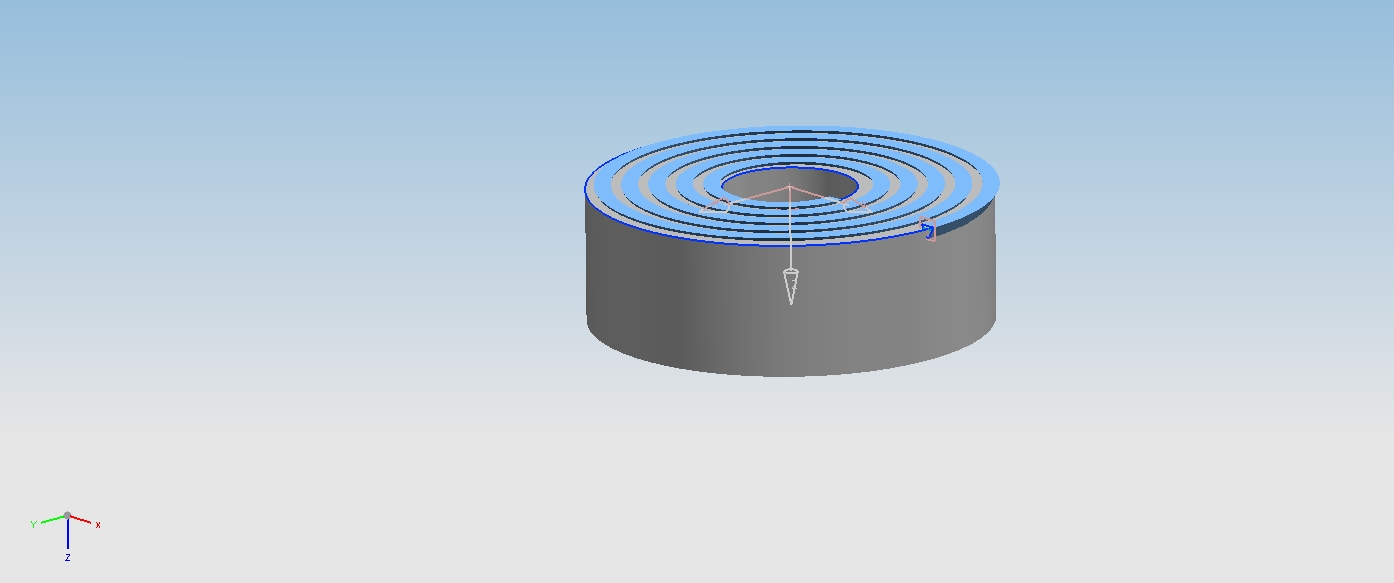

那我怎么画才能把附件当中的圆柱上切除螺旋体呢？
6 i) J0 u  @; j9 J1 A6 m* @% U我采用的是UG5.0.2.5的版本
9 M; B3 v5 z4 D& v
" @3 ^0 D3 e) _0 x[ 本帖最后由 fjp010922 于 2008-2-28 12:57 编辑 ]

xiaonai8212

你把你做的片体两端那个梯形线做成梯形面
再把底下开口的两条螺旋线之间的部分也做成面
简单的说就是让你做 的片体形成一个封闭空间
- T" P7 i$ h, D3 F5 a然后把这个封闭的各曲面缝合就形成实体
% L  j: i2 J& f再就用布尔运算做差

fjp010922

可是我画的是实体呀？怎么会是片体呢？

xiaonai8212

我给你发个附件上来
3 s2 w9 c2 v2 P! m, s1 [6 S7 ?你自己打开看看


! d, O- H2 M/ e你打开文件以后先关掉图层3，4层
6 e2 d8 t) ]$ z" ^0 b! w2层就是结果
你再关掉2层，打开3层，红面就是我叫你做的面
; {. Y1 t8 g7 O. X: {: G# A4 }关掉2，3层打开4层看到的就是缝合3层片体以后得到的实体
& \. i  G5 b* ^! \9 @你自己的那个实体跟4层的实体布尔差运算
就得到2层的结果噜

fjp010922

真是太感谢您了。 :)

zgjskyman2008

真好，又长见识了，谢谢大家的讲座
