关于蜗杆3D建模的问题

mrmrw · 发表于 2008-3-6 16:50:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

常用的普通蜗杆类型有ZA、ZN和ZI三类。在论坛中，很多人介绍蜗杆的建模都是建的ZA齿形的3D模型，但是对于ZN和ZI的3D建模却找不到相关的资料。
对于ZA建模比较简单，因为刀具的位置在轴线上，然后通过螺旋线扫描就可以绘制出3D模型。
但是ZN和ZI的3D建模与之不同。请高手指点一下怎么绘制ZI和ZN齿形的蜗杆的3D建模方法。

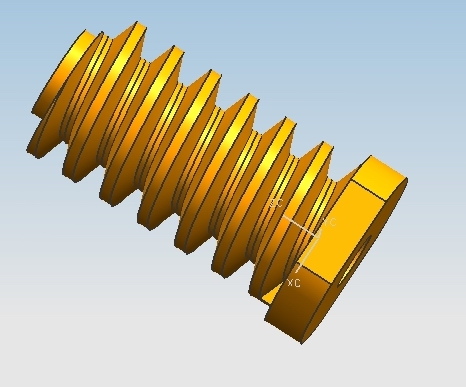

对于ZA齿形的蜗杆，我用UG已经完成了3D建模。
如图所示

ssdss · 发表于 2008-3-6 23:54:06

提示: 作者被禁止或删除内容自动屏蔽

mrmrw · 发表于 2008-3-8 08:36:27

请问2楼怎么做运动模拟？？
因为我没有搞懂ZI蜗杆怎么做加工的对刀？还有刀具怎么设计的？

mrmrw · 发表于 2008-3-22 10:35:43

在SW插件GearTrax中有绘制蜗轮蜗杆的3D建模，但是问题就是怎么确定这样子建的3D模型是那种齿形：ZA？ZI？ZN？
请高手确定一下
