solidworks2006装配体中的材料明细表单元格中属性

zhaodelai321

solidworks2006装配体中的材料明细表单元格中属性是怎样与零件图中属性相链接的，研究好长时间也没弄明白，求高手指点！

zyzyfy1

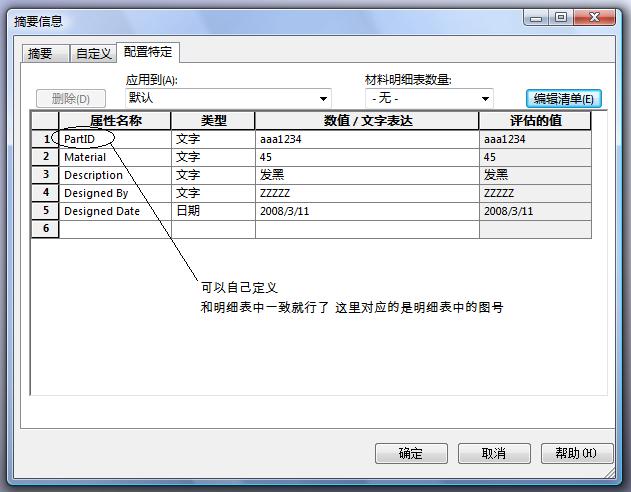

1、在零件图中自定义一些属性：
; z. _$ z0 j+ P, U
3 J8 L: B. i; m. `5 K5 B

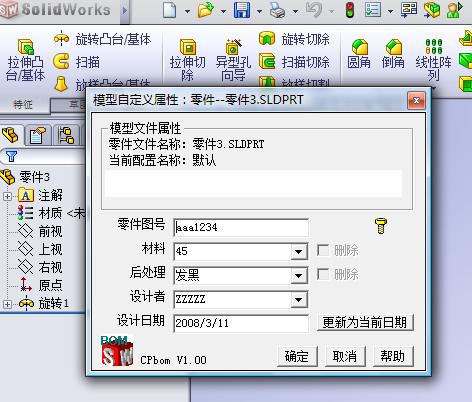

我用的是一个小插件CPBOM：


0 S( X) v8 T0 h# l2、在明细表中定义对应的列：

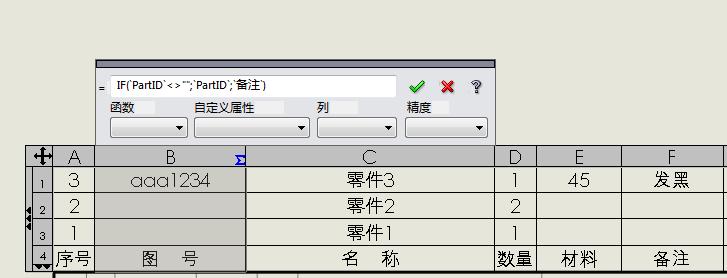

图号 我因为要用SW TOOLBOX 中的GB库，只好设成方程式了，（不知道怎样将ParID写入SW TOOLBOX 中的GB库，我试过写入不起作用）

' M% j3 ~5 j# f- I: p: w: _, J

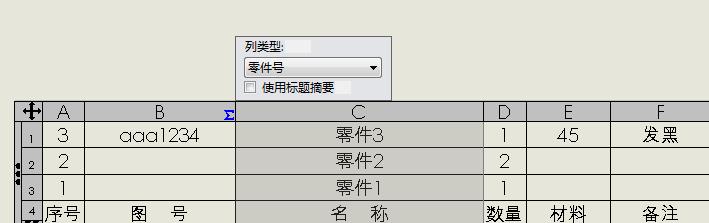

6 B* ]+ O, |$ e2 U3 `( Z5 S名称 直接用文件名。
. u- c* \/ C# f9 ^3 B2 Q# W4 [+ g

- C; ^$ d% m7 j4 l

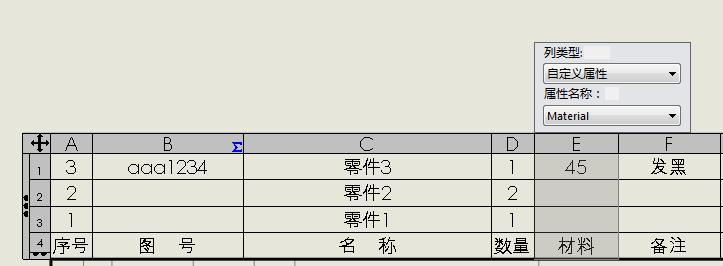

其余的一一对应就行了。

zyzyfy1

自定义的属性也可以一一对应到工程图的标题栏中。
- T* q0 B$ e  O
. k8 f. G  |3 P2 D; @8 D0 m( N: \这样只需在零件图中设一次，明细表和标题栏就都有了。

zyzyfy1

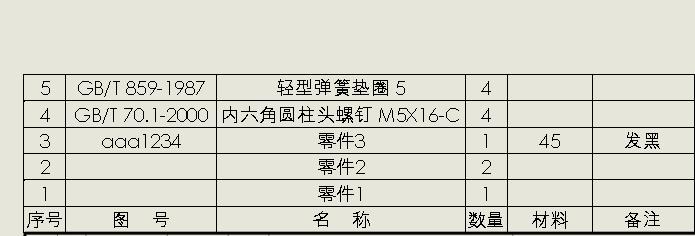

插入几个 TOOLBOX GB库零件后的明细表：
, q: X$ n$ K( F& \
2 {+ `8 }$ r3 Z- @' n  n

guoquanfeng

参看一下链接：
* h" S; e4 T1 k3 V; E5 c/ ~8 |工程图高级教程——明细表和标题栏
1 m) H' I& w. s; F4 Ahttp://www.3dportal.cn/discuz/viewthread.php?tid=457591
