是发纹还是裂纹

haojie1983 · 发表于 2008-3-17 15:03:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

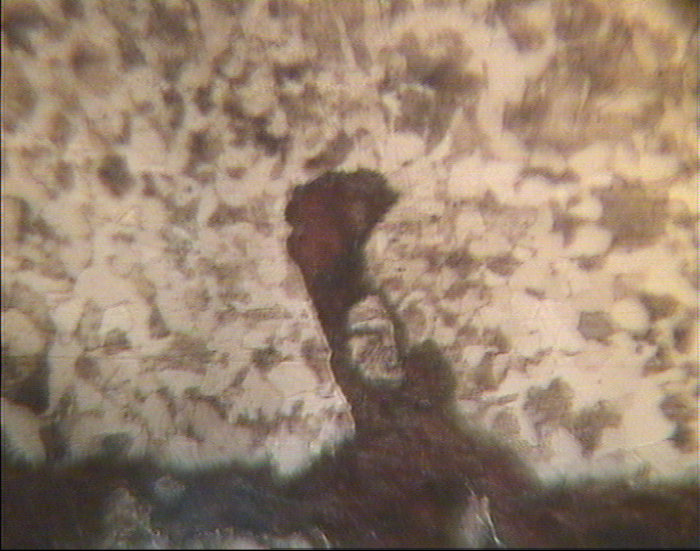

在钢材发纹检查时发现（深度0.1mm，长度10mm，照片在400倍下拍得），根据形态，大家觉得这是发纹还是裂纹，怎么形成？——1张照片没有腐蚀，1张进行了腐蚀

weishijie111 · 发表于 2008-3-17 18:35:54

发纹的可能性大,因为根部是圆的.它的加工工序是什么?试样的最后加工工序是什么很主要.机加工很容易出现发纹.

cxrts123 · 发表于 2008-3-17 22:31:56

看看高倍检查下裂纹附近是否有非金属夹杂，有可能为缩孔残余。

奥氏体不锈钢 · 发表于 2008-3-18 10:51:42

铁素体钢种做MT检验
奥氏体钢种做PT检验
打磨就可以判别了。

kevin8hu · 发表于 2008-3-30 09:06:15

发纹是什么意思,应该让高手解释一下了.

hyq · 发表于 2008-3-30 11:30:13

个人认为这应该是发纹.

lcshjsb · 发表于 2008-4-4 10:02:13

裂纹在钢件表面上呈现的与轧制方向一致的直线形缝隙叫“裂纹”,长短不一,多出现在轨头。裂纹通常较深,缝底尖细,熔接就会造成成品的线状发纹。认为这应该是发纹!

xcy721626 · 发表于 2008-4-4 11:32:35

楼主说是在发纹检查时发现的，请问楼主公司是否有特殊的方法专检发纹？不会都要切割成金相样品吧，如果产品要求全检，那怎么操作阿。
发纹和裂纹根本区别在哪里？楼主有定义？
个人觉得不管是什么纹，既然检了这个项目，就会有相应的标准来验收，如缺陷的尺寸等方面，确定为什么纹也许不那么重要。

huwenliang · 发表于 2008-4-8 16:45:43

我个人认为这应该是发纹。

jialei31 · 发表于 2008-4-8 17:50:03

发纹是由材料中的微小气孔、针孔、金属、非金属夹杂物锻轧形成原材料缺陷。在磁粉探伤时，其磁痕特征是直的或微弯的细线，磁粉聚集图象细长、平直。
在工艺过程中，使金属的连续性发生破坏而形成的缺陷，叫裂纹。磁粉探伤时，磁痕特征为锯齿形，两边呈兴角状，磁粉聚集图象清晰密集。
从上面的定义可以看出，区分发纹和裂纹在磁粉探伤时便可，不必这么大费周章。
你的照片看来比较象发纹，如果是裂纹，前端可能就是尖的，因为许多裂纹都是应力过大扩展开来的。不过也有好多裂纹都是由发纹扩展所致，看你这个东东，好像还没有扩展了。

[ 本帖最后由 jialei31 于 2008-4-8 17:51 编辑 ]

zhongguolong · 发表于 2008-4-9 09:54:31

我感觉不像是发纹和裂纹，到像是本体缺陷

		自动登录	找回密码
密码			注册

通知

[讨论] 是发纹还是裂纹

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

评分

浏览过的版块
